Warum Erweiterungen an der Hardware vornehmen? Hat man den falschen Rechner gekauft?
Muß man dem gewohnten Floppy-Schacht nachtrauern? Gibt es hierzu Alternativen?
So simple es klingt, aber Medion USA
bietet Ihren Kunden hierzu eine hilfreiche Anleitung.
Und bitte alle angeschlossenen Kabel vorher lösen.
www.medionusa.com ---> Download Library --->Desktops ---> Titanium MD8000 - MD1110, 2.66GHz ---> Bezel Replacement Guide, 4,21 MB, ein doc-File (ein pdf-File hierzu findet man unter Bezel_Replacement.PDF)
Samsung Floppy Drive SFD-312B (black)/LBL1 PC5V 0,7A; FBT4 P5AP1075505
Seitenwand des Gehäuses demontieren und die Frontblende entfernen.

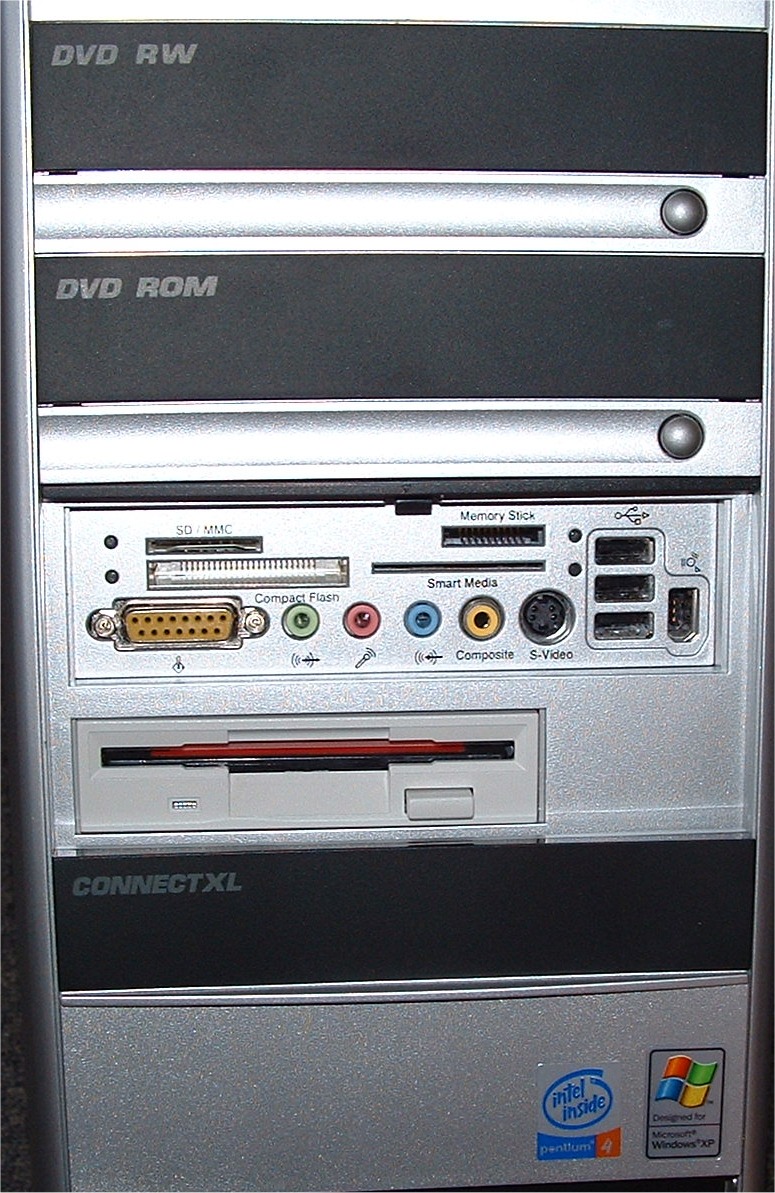

Frontblende des Floppy-Schachtes ausdrücken
Blechteil ausbrechen, aushebeln mit Schraubendreher

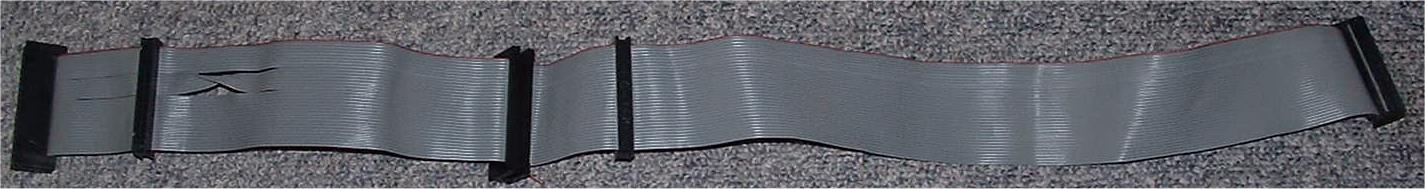

Kabel mit FDD verbinden, PIN 1 beachten

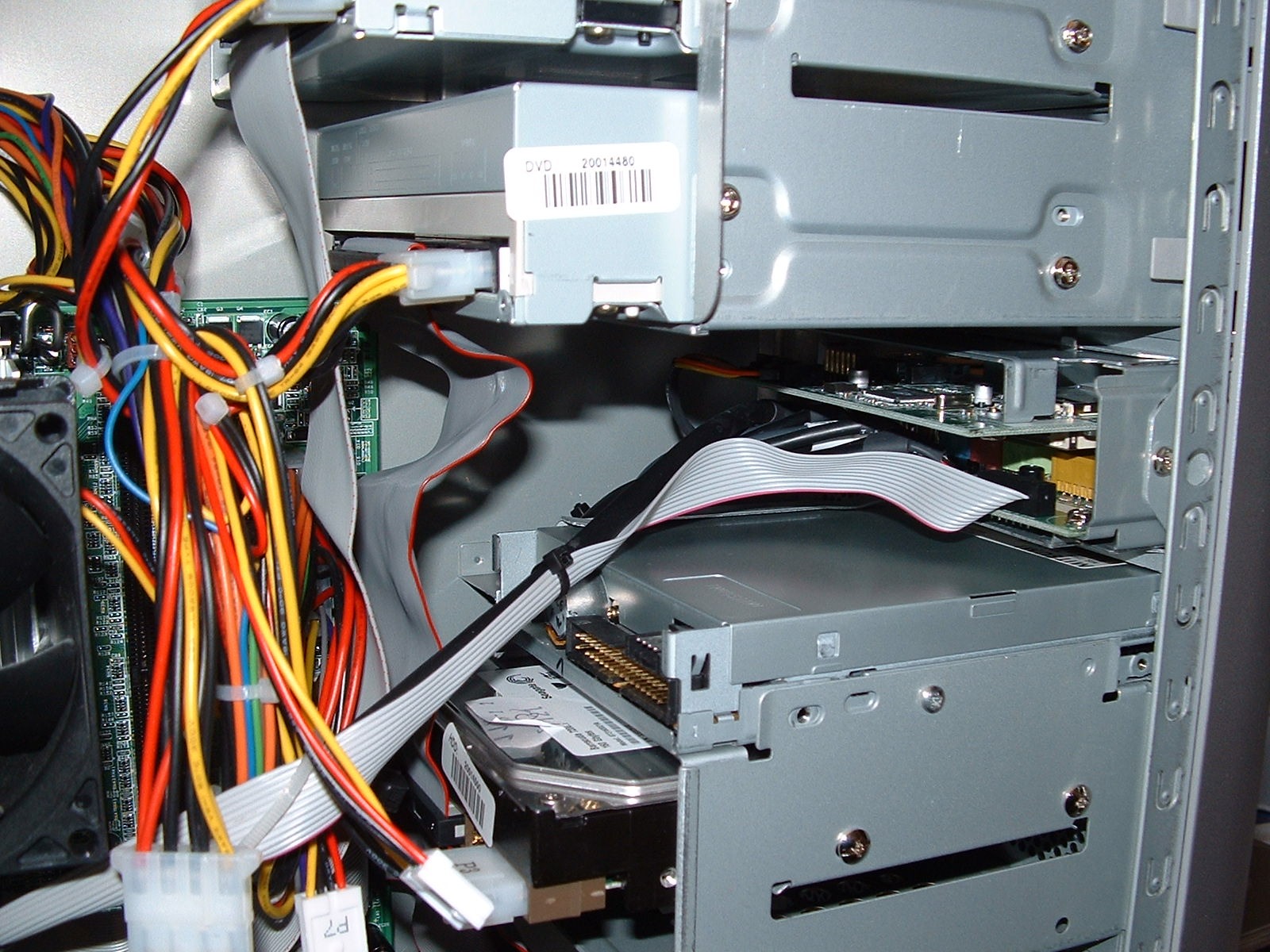

Diskettenlaufwerk halb einschieben, Controller-Kabel einstecken
Diskettenlaufwerk fixieren und befestigen, Länge der verwendeten Schrauben
beachten
Die Befestigung erfolgt nur auf der geöffneten Seite des Gehäuses.
Anschluß Strom-Stecker, Stecker .... verwendet
PC einschalten (Netzstecker vorher anstecken!). Mit DEL in den SETUP-Mode des BIOS.
..... Laufwerk 1,44Mbyte, 3 1/2" wählen....
Eine ausführliche Anleitung findet man bei Medion
USA. ---> Download Library --->Desktops
---> Titanium MD8000 - MD1110, 2.66GHz
---> Floppy Drive Installation
ComputerBild hat sich auch dieser
Angelegenheit angenommen. ---> Tipps
Medion Medion-Shop online
Einbau einer zweiten Festplatte |
|
| ComputerBild hat sich auch dieser Angelegenheit angenommen. ---> Tipps |
Nun gibt es schon 160 GByte Festplatte und diese reichen auch nicht mehr. Die multimedialen Möglichkeiten (TV-Aufzeichung, Digitalisierung von analogen Videos,...... benötigen Unmengen an Speicherplatz. 1 Stunde TV ca 2 GByte
Die Flat-Rate und DSL lässt die Programm-Sammlung gewaltig ansteigen....
Zuordung der Laufwerke
Vorgefundener Zustand oder auch originale Einrichtung
| LW-Controller | LW | Name | Hardware | Anschluß an Kabel | Neu | Anschluß an Kabel | ||
| IDE1 | ||||||||
| Master | HD0 | C: | Boot | Seagate 160 GByte | Connector Slave verwendet | Seagate 160 GByte | Connector Master verwendet | |
| Slave | F: | DVD-ROM | Connector Master verwendet | Maxtor 40 GByte | Connector Slave verwendet | |||
| IDE2 | ||||||||
| Master | G: | DVR-105 | DVD-105 | |||||
| Slave | frei | DVD-ROM |
Die übliche Anschlußkonfiguration für das 80polige Kabel wurde im Auslieferungszustand nicht eingehalten, bedingt durch die Anordnung der Laufwerke und begrenzt durch die Kabellänge.
Die geplante Nachrüstung einer zweiten HDD, aus dem alten PC, erforderte eine Veränderung der Laufwerkszuordnungen zum Controller. Dies ist bedingt durch die Anordnung der Laufwerke und Länge und Typs der Kabel.
Die zweite Festplatte wird als Slave am primären Port verwendet. Bitte die Master/Slave-Konfiguration der Festplatte überprüfen und falls nötig, die Stecker auf Slave umstecken.
Das Kabel am LW C ist zulösen dieser Stecker wird nunmehr durch die nachgerüstete Festplatte genutzt. LW C ist an den Stecker am Ende des 80poligen Kabels anzuschließen. Bitte die Positionierung des Kabels Pin1, markierte (rot) Ader am Flachbandkabel.
Stecker für die Spannung muß verlängert werden, gerade vorhandenes Y-Kabel benutzt.
Für die DVD-LW ist ein 40poliger Kabel ausreichend. Nunmehr sind DVD-RW und DVD-ROM dem sekundärem Controller-Port zugeordnet. Das 80polige Kabel ist am DVD-ROM abzuziehen und das 40polige Kabel anzustecken. Am DVD-RW sind keine Veränderungen erforderlich. Ebenso bedarf die Master/Slave-Konfiguration keiner Veränderung.
PC starten
Nunmehr sollte die neue Startfolge angezeigt werden
Unter Windows verändert sich die LW-Zuordnung
| LW | Original | Neu | |
| A: |
--- |
Floppy |
|
| C: | Boot | Boot | |
| D: | Backup | Backup | |
| E: | Recover | Recover | |
| F: | DVD_RO | DVD_RO | |
| G: | DVD-RW | DVD-RW | |
| H: | HDD1 Partition1 | ||
| I: | HDD1 Partition2 | ||
| J: | HDD1 Partition2 | ||
| K: | HDD1 Partition2 | ||
| L: | |||
| M: | |||
| N | |||

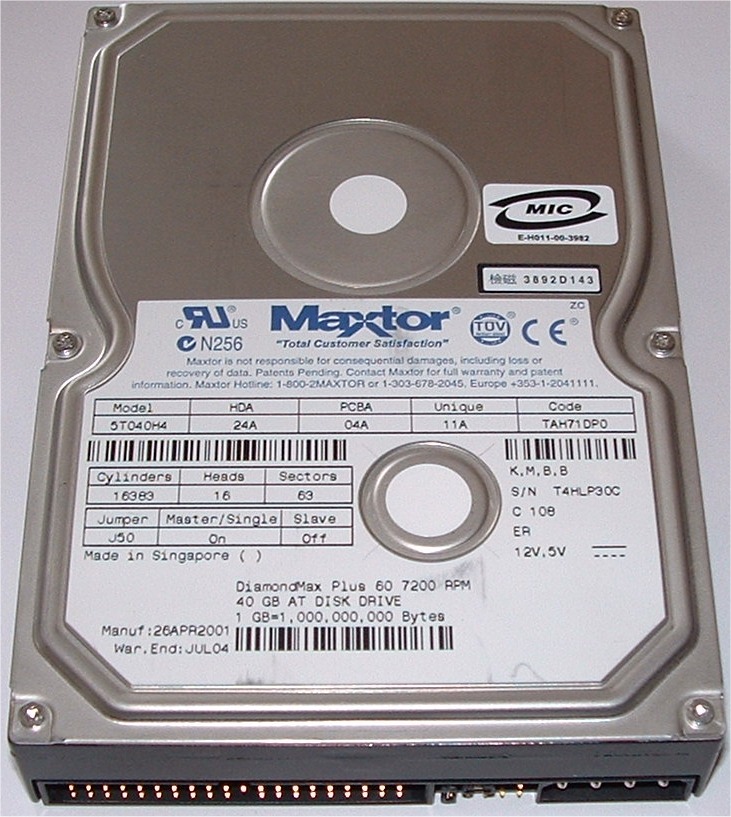

40 GByte Maxtor ST1794000 ATA100 7200
Maxtor Desktop ATA Hard Drives
DiamondMax Plus 40 Ultra ATA 100
diagnostic utility POWERMAX.EXE Guide
[ [Fazit: System ist instabil, Abstürze oder die NTFS der C ist durcheinander, nur einmal konnte mit Retten die originale Zustand hergestellt werden. ----> Zuordnung zu Erfahrungen] Zuordnung zu Erfahrungen: Alle Updates, unzählige CHKDSK's bringen nichts, wenn letztlich die eingebaute 160 GB Festplatte defekt ist. Also mit dem Medion-Service Kontakt aufgenommen und die gelieferte Ersatzplatte wurde eingebaut und all die blauen Bildschirme mit unbekannten Hardwarefehler sind beseitigt. (26.07.2003)]
9.03.07 mkn
Gegenwärtig wird als zweite interne Festplatte eine 400 GByte HDD von Samsung
genutzt.
[April 2011]
Diie Samsung 400 GByte Platte stirbt.
[Mai 2011] Ersatz muß her, ATA oder SATA?
SATA: erfordert zusätzliche SATA Controller (PCI !)
ET-3612
KM Elektronik, Mannheim
Gekauft: 11. Mai 2011
Preis: 9.99 EUR
Info by EverTech:
PCI
SATA 2 Port + IDE Port |
| Allgemeine Informationen: PCI
S-ATA RAID Controller 2x S-ATA Anschlüsse Raid 0 (stripping), Raid 1
(mirroring), JBOD Datentransfer bis zu 150MB/sec IDE UDMA 133
Unterstützung Unterstuetzung der Boot-Funktion PCI 2.2 kompatibel
Kompatibel mit: ATAPI CD-Rom, CD-R, CD-RW, LS 120, Zip, MO, Festplatten, und Band-Laufwerken, Betriebssystem: Windows 95B(OSR2)/98/98SE/ME/NT 4.0/2000/XP |
VIA VT2421A
VIA VT6421A Serial RAID Controller - VIA Technologies, Inc.
VIA VT6421A Serial RAID Controller
The VIA VT6421A controller delivers the
benefits of Serial ATA and RAID in a cost effective and easily integrated single
chip package, providing Serial ATA technology to platform providers and systems
builders to satisfy the requirements of multiple market segments. The VIA
VT6421A supports RAID levels 0, 1 and JBOD, and transfer rates of up to 150Mbps,
as well as support for combo solutions with USB2.0, Firewire and Gigabit
Ethernet.
Source: VIA
http://www.evertech.de/index2.php
EverTech
- Festplatte SATA 1 TerraByte eingebaut, ausgebaut aus einer externen
USB-Festplatte
- nunmehr als zweite interne Festplatte genutzt
--------------------------------------------------------------------------------------------------------
Memory Module Code DDR / DDR2 SDRAM
Memory Component Code DDR SDRAM
Beschreibung:
Speichertyp: DDR RAM
Bauform: DIMM 184pin
Speicher: 512 MB
CAS Latency: 2,5
FSB: 166 MHz
Speichertakt: 333 MHz
Typ: PC2700
RAM PC2700 (333) DDR-SDRam/DIMM, 184pin.
Eingesetzes RAM-Module
Kauf: Jan. 2004 ARLT Computer 75,99 €
SAMSUNG
KOREA H 0350
PC2700U -25331 - Z
M368L6423FTN
- CB3
Data Sheet
SPD
512MB DDR PC2700 CL2,5
[15.05.2011]
DDR SDRAM Unbuffered Module
184pin Unbuffered Module based on 256Mb F-die
with 64/72-bit Non ECC/ECC
Original 512 MByte RAM
M368L6423DTM
Data Sheet
SPD
[15.05.2011]
New PC2700 gerber based 512MB DDR SDRAM MODULE
Unbuffered 184pin DIMM(64Mx64(32Mx64*2 bank) based on 32Mx8 DDR SDRAM)
64-bit Non-ECC/Parity
Einbau
Der Einbau gelingt ohne zusätzliches ausbauen von Komponenten. Die seitlichen Arretierungen zur Seite klappen. Speicher-Modul senkrecht in die Fassung drücken. Die seitlichen Arretierungen rasten selbstständig ein.

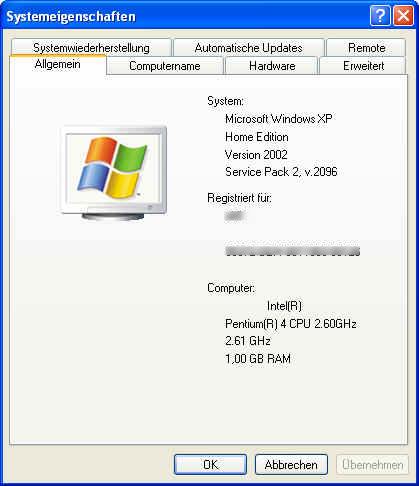

Bestätigung der Installation:
- sichtbar bei Rechner-Start
- Systemsteuerung ---> System
MicroSoft RAM 1GigaByte und mehr
Sound board Sample Frequency 48 kHz?
Intern oder extern, Zweitnutzung
DVB-S
DVB-T
Optischer Sony/Philips Digital Interchange Format
Digital Radio Mondiale DRM
Digitales Radio in den AM-Bändern
Soundkarte als Demodulator/Decoder
Starter-Set des FUNKAMATEUR's
MD8008 steuert den FM Sender
Smatttech Handelsmarke der GTS GmbH (German Trading Service), Rollenfuchs KG
Audio Eingang oder Mp3 Wiedergabe über USB Memory key
Der MP3 FM Modulator wandelt jeden USB memory drive (not included) into an MP3 player.
It plays all of your audio devices through your car stereo system for convenient listening anywhere.
Contains MP3 decoding software and a USB port. Der MP3 FM Modulator turns any USB memory drive into an MP3 player Plays all of your audio devices through your car stereo system Contains MP3 decoding software and a USB 1.1 port (USB 2.0 flash drives are downward compatible to USB 1.1)
Just plug the VRFM7 into any 12v. adaptor, select one of the seven FM Modulator Presets, insert flash memory, and press Play Buttons let you advance through songs, control volume, start and stop Included audio cable attaches almost any CD player, DVD player, MP3 player, laptop computer, etc. to your FM modulator to hear sound through your FM radio
Technologie der FM Modulatoren
Leadis Technology, Inc. LDS9200 FM Transmitter
Anwendung: MP3 FM Modulator als Audio-Übertragungsstrecke zwischen dem MD8008 Audio-Ausgang und dem Küchen-Radio
