Gibt es einen ähnlichen
Model-Typ?
Gibt es einen ähnlichen
Model-Typ?
| Ziffer | 1-3 | 4-6 | 7 | 8 | 9 | 10-12 | 13-17 | |
| Regel | FSP | Leistung | - | Anzahl der Ausgangsspannungen | Variante | Funktionalität | ||
| Typ | FSP | 250 | - | 6 | 0 | MDN | -120 | (1) REV:A |
| Interpretation | FSP | 250 W | - | 6 | 0 |
Lüfter 120 mm Durchmesser http://www.yateloon.com/
Funktion
W/PFC
Gleichrichter
Schaltregler
Überspannungsschutz
Bilder zum Innenaufbau des Netzteils
Power: 250 W
PFC power factor correction
Dimensions:
Ausgangsströme: normale Last oder Spitzenströme??? --> max. Ströme, unter der
Beachtung +3,3 V*I3 & +5 V*I5= 165
W max
[Ok, das ist eine Supergleichung[+3,3 V & +5 V= 165
W max], nicht nach Adam Ries, soll
heißen, dass die max. Last welche durch Belastung der 3,3 V und 5 V-Schiene
entsteht nicht höher als 165 W betragen darf. Habe schnell noch die Ströme I3
und I5 eingefügt. ;-) mkn]
| Reserve | |||||||||
| Eingangwechselspannung | 230-240V | ||||||||
| Eingangsstrom | 3A | ||||||||
| Netzfrequenz | 50-60 Hz | ||||||||
| Netzsicherung | T6,3AL /250 V | +3,3 V & +5 V= 165 W max | |||||||
| DC Output, Ausgangs-Gleichstrom- Leistung des Netzteils, gesamt | 250 W | ||||||||
| Cable's Colour | org/orange | red/rot | yellow/gelb | purple/lila | white/weiß | blue/blau | grey/grau | black/schwarz | |
| DC Output Voltage | +3,3 V | +5 V | +12 V | +5 V sb | -5 V | -12 V | PG Signal | ground | |
| DC Output Current | 14,0 A | 25,0 A | 12,0 A | 2 A | 0,3 A | 0,8 A | |||
| +3,3 V & +5 V= 165 W max | |||||||||
| Motherboard | |||||||||
| CPU | |||||||||
| RAM 512 MByte | max. 2 GB | ||||||||
| RAM 512 MByte | zusätzlich | ||||||||
| Lüfter | |||||||||
| ATI-Grafik-Karte | |||||||||
| Connectel XL | |||||||||
| HDD0 160 GByte | 0,72 A | 0,35 A | |||||||
| HDD1 40 GByte | 0,55 A | 0,6 A | zusätzlich eingebaut | 2nd HDD | |||||
| DVD-RW | 1,1 A | 0,6 A | |||||||
| DVD-ROM | |||||||||
| Floppy | zusätzlich eingebaut | Floppy | |||||||
| USB-Ports | 0,5 A per USB-Port | ||||||||
| Modem/TV-Tuner | 0,35 A | 0,35 A | ISDN | ||||||
| Tastatur KB-9908 | --- | 0,2 A | --- | --- | --- | --- | |||
| Maus | --- | 0,02 A | --- | --- | --- | --- | |||
Energiebilanz
Reicht die Netzteil-Leistung für Erweiterungen aus?
Das Netzteil ist der grundsätzlichen Hardware-Konfiguration angepasst.
Sicherlich bedarf letztlich die Auswahl des Netzteiles eine experimentelle
Bestätigung.
MEDION lieferte den Rechner auch mit zwei Festplatten aus. Somit dürfte
die Frage der Nachrüstungmöglichkeit einer zweiten Festplatte geklärt sein.
Die interne Floppy-Nachrüstbarkeit wird des weiteren bestätigt. Bei der
Konzeption und Entwicklung des PC's mussten der typische Strombedarf für die zahlreichen
USB-Schnittstellen, eine mögliche RAM-Erweiterung auf 2 Giga Byte und die zwei
weiteren PCI-Slots berücksichtigt werden. Problematisch ist das Verhältnis der
Spitzenströme zu den mittleren Strömen, sowie die maximal zulässige
Verlustleistung.
Die Pentium-4-Motherboards belasten überwiegend die 12 Volt-Schiene. Über einen boardseitigen Schaltregler wird die Core-Spannung für die CPU-Versorgung gewonnen.
Problematisch sind die Spitzenströme und die dynamische Abhängigkeit. Alle Spitzenströme addiert ergeben eine sehr hohe Netzteilleistung.
Reserven
Spitzenströme während des Anlaufens der Laufwerke beachten.
| Spannung | Spannung | Spannung | Leistungs- aufnahme |
||
| Stromaufnahme bei | +5 V | +12 V | +12 V (I peak) |
||
| Floppy | 0,7A | 3,5W | |||
| HDD Maxtor 40 GB | 0,55 A | 0,6 A | 2,95 A | zusätzlich eingebaute Festplatte | |
| HDD 160 GB | 0,72 A | 0,35 A | 2,8 A (?) |
FAQ
|
FAQ |
Scource: FSP |

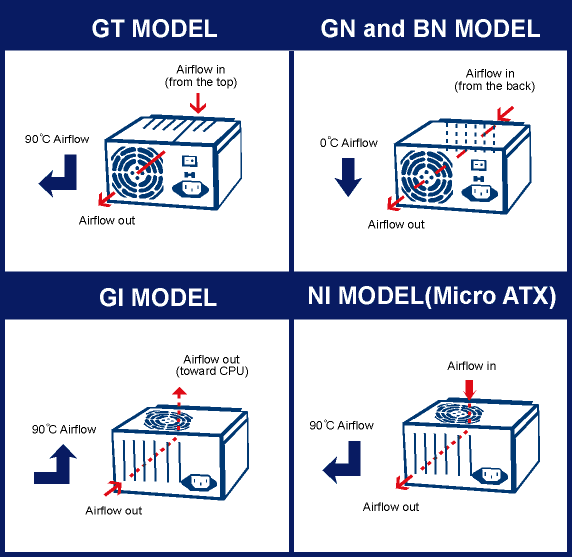

| Airflow der verschiedenen Gehäuse-Ausführungsvaríanten Das verbaute Netzteil ist ein GT Model. |
Scource: FSP |
| Remote ON/OFF control: | The power supply shall accept a logic open collector level which will disable / enable all output voltage (excluding +5V standby). Source: FSP |
| Was ist der Unterschied zwischen einem ATX und Micro-ATX-Netzteil? | Die Unterschiede sind der Form Factor und die Ausgangsspannungen: Micro-ATX liefert 4 Ausgangsspannungen (+5V, +12V, -12V, und +3.3V). ATX liefert 5 Ausgangsspannungen (+5V, +12V, -5V, -12V, und +3.3V). Eigentlich 6 Spannungen, da + 5V sb auch bereitgestellt wird. mkn. |

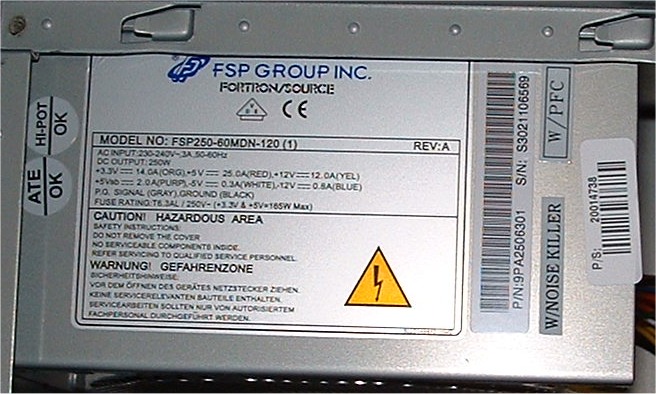

MD8008
- Netz-Schalter
- ATX-Netzteil mit 6 Ausgangsspannungen
- Lüfter 120 mm
- mit Power Faktor Korrektur (PFC)
- mit Noise Killer
Die +5 V sb Standby-Spannung, diese wird auch im heruntergefahrenen PC zur
Verfügung gestellt. USB-Anschlüsse werden mit 5 Volt versorgt. --->
ATX
Specification v2.2
Welcher Spezifikation folgt das Netzteil ? ATX 12V ver.1.3, FSP ---> PN-Serie (120mm Fan), nicht alle Empfehlungen des Standards werden realisiert
-
FSP250-60GTV(LN), jedoch anderes Gehäuse und nur 80 mm Lüfter --->
Zeichnung
- FSP250-60MDN-120 (1) REV:A
-
FSP300-60PN(PF), Gehäuse und Lüfter ok, aber 300 W --->Zeichnung
Einschaltstrom der Netzteile ist sehr hoch.
---------------------------------------
NT out of order, trying to repair 19.02.2013 [mkn]
no circuit diagram
