  Bauelemente, Baugruppen



"Die Einen kochen und kreieren leckere Gerichte;
hier findet man einige Zutaten zur Realisierung elektronischer Schaltungen."
mkn, 2013, ;-)



  Was tun mit der Jahrzehnte alten Sammlung von Bauelementen? [03.2016, ...]

- Verwendung noch möglich? Nur visuelles Erinnerungsstück oder doch artgerechte Entsorgung?
- Gibt es ein Verfallsdatum wie bei den Lebensmitteln?
- Herkunft, Lagerung, Einsatz, Betriebsdauer, ausgebaut?
- technische Informationen, Datenblatt, Hersteller
- Lebensdauer? Verschleiß?
- Gab es Fertigungsprobleme? Hersteller?
- Stand der Technik, es waren einmal die modernsten Bauelemente -> state of the art, eine stark zeitabhängige Aussage
- Technologische Weiterentwicklung
- Veränderungen in Abhängigkeit der Materialzusammensetzung, Betriebsbedingungen und Lagerbedingungen
- Ausgebaut oder "neu" aus dem Lager; NOS-Ware (new, old stock - alter Lagerbestand),
   war sicherlich neu bei Einlagerung, alles andere hängt von den Lagerbedingungen und Eigenschaften des eingelagerten
   Bauelementes ab
- Geld und Zeit, ersteres für neue Bauelemente, einschließlich der Versand- oder Nebenkosten, und Zeit für die Fehlersuche
   bei Verwendung älterer Bauelemente
- Unabdingbar ist die Prüfung der Funktionalität und Parameter des Bauelementes vor der Verwendung
- Qualitätseingangsprüfung ist nicht nur bei alten Bauelementen angesagt
- Was soll geprüft werden, in Abhängigkeit der zur Verfügung stehenden Meßmittel und Anwendungsfälle?
- Optische Kontrolle, mechanische Beschädigungen
- Verwendung für Labor-. Entwurfsaufbauten
- stille Reserve für den Notfall
- Tun wir etwas für die Wirtschaft, den Abbau des Bestandes der Händler und kaufen neue Bauelemente!  ;-)


  Bauelementegewinnung

- Ausschlachten von Altgeräten
- Auslöten der Bauelemente
- Flohmarktangebote
- Sonderangebote
- Internet

- NOS New Old Stock
 "Neue", ungebrauchte Originalware aus alten oder älteren Lagerbeständen. Der Zeitraum kann mitunter Jahrzehnte betragen. Test der Bauelemente bei Wareneingang ist angesagt.
... aus DDR-Bestand..., das sind in 2021 auch schon 30 Jahre
- Pollin Sortimente

  Bezugsquellen, Vertrieb
  CONRAD, Reichelt Elektronik, Pollin Electronic   Versand, Datenblätter , Mindestbestellmengen, versandkostenfrei
  Funkamateur Online Shop
  Bürklin
  Digi-Key Electronics Eine Quelle für Teamspieler...
  MOUSER ELECTRONICS    Mouser.de
  Farnell



Fake, Fälschung




  - Kriminelle fälschen Chips im großen Stil und mit viel Aufwand
   by  Florian Schäffer, Heise.de,
  - Die Fälscher: Milliarden-Geschäft mit Fakes aus China | Panorama - die Reporter | NDR

  - Eigene Erfahrungen [April 2020, mkn]
  - NEO-6M, NEO-7M
  - der Fake zum Vorteil



  Bestimmung der Kennwerte der Bauelemente

- Kennzeichnung
- Datenblatt
--> Bauteilkennzeichnungen  by  reicheltpedia, das Wiki für Elektronik
  - Messen einzelner Kennwerte, Parameter, soweit wie möglich oder nötig Die schwarze Box, black box und ihre Anschlüsse
Was nun?
Was verrät die Markierung?


  Einige Messungen, was bleibt

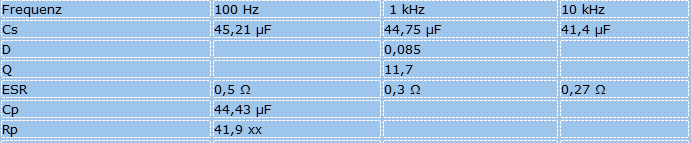

  Tantal Kondensatoren
  ERO TANTAL N5
+47
+16V-
Herstellungsdatum:
ca. 1990 ?
Gemessen mit LCR Meter PeakTech® 2170
18.03.2016

ERO --> ROEDERSTEIN ---> VISHAY
Leakage?

Toleranzbereich: ok

Verwendung:
NF-Verstärkerstufe, Abblockkondensator
  Tantal-Tropfenform

16 V
Leakage?

Toleranzbereich: ok

Verwendung:
NF-Verstärkerstufe, Koppelkondensator






Lebensdauer der Bauelemente




  Badewannenkurve der Ausfallsrate über der Zeit

 - ähnlich einem langgezogenem U  \______/

- 3 Phasen
   Phase 1I: zeitlich kürzeste Abschnitt
                 gekennzeichnet durch Frühausfälle,
                 höhere Ausfallrate mit abnehmenden Verlauf
   Phase 2:  zeitlich längste Abschnitt, geringe Ausfallrate
   Phase 3:  Alterung, Verschleiß, ansteigende Ausfallsrate
-> Ausfallverteilung
















  Widerstand
  1k1, Kohleschicht

Herstellungsdatum: < 1985
Toleranzbereich: ok
Verwendung:
NF-Verstärkerstufe, Vorwiderstand UB
R (DC): 1,086 kΩ

  Potenziometer oder Potentiometer, Poti, ...

  - Potentiometer Kit 100R-1M, 65 Stück

  - durchaus geeignet für Versuchsaufbauten auf dem Breadboard
  - detailierte techn. Daten nicht verfügbar

Beschreibung
"Potentiometer Kit
- Nutzbar auf Breadboards
- Abmessungen: 11,3 x 7,4 x 6,5 mm
- 1 Set besteht aus je 5 Stück der Werte:
- 100 (101) 200 (201) 500 (501) 1K(102) 2K(202) 5K(502) 10K(103) 20K(203) 50K(503) 100K(104) 200K(204) 500K(504) 1M(105)"


  Poti, Einstellregler 4,7 k
Toleranzbereich: ok

Verwendung:
NF-Verstärkerstufe, Kollektor-Arbeitswiderstand
R 5,053 kΩ
    R (DC) 5,060 kΩ
  --> Sind die alten Elkos noch funktionsfähig?


  Typische Defekte der Bauteile alter Röhrenradios  by SM5ZBS




Datenblätter


  Hersteller sollten die erste Quelle sein, Applikationsschriften bieten zahlreiche Hinweise zur An- und Verwendung von Bauelementen, zum Schaltungsentwurf und zur eigenen Weiterbildung



  CDIL Continental Device India Pvt. Ltd., (CDIL)



  NXP, Philips, Motorola, Siemens, ---> RF Components

  HPTFhelp Applications Literature  umfangreiches HP-Archiv

  EPCOS Tech Library   Applications
  WIMA Kondensatoren Technische Information Grundlagen Kondensator
  Würth Elektronik Ferrite Application Notes
  Vishay
  vogt-electronic  sumida
  Nippon Chemi-Con Corporation
  alltransistors.com
  http://datasheet.seekic.com/

  Die Bauelemente-Distributoren bieten in der Regel auch ein Datenblatt zum angebotenen Bauelement an.
  - Reichelt
- CONRAD
- Pollin


  DDR-Halbleiter - Vergleichsliste Technische Universität Chemnitz Fakultät für Elektrotechnik und Informationstechnik
Lehrbuch Grundlagen der Elektronik 7. Auflage
  - Feste Schichtwiderstände Baureihe 25, TGL 8728/01 RFT , DDR

  Bauelemente-Archiv by FUNKAMATEUR
  Google Typ + pdf
  DL7AVF's Datensammlung
  Hersteller-Logos   by   KO4BB
  http://f1chf.free.fr/indexradio.htm  -> pdf Google Drive


Widerstand

  R=U/I
  spez. Widerstand
  Hochlast-Widerstand


  Normreihen, E-Reihen
  E 6(±20%) 1,0 1,5 2,2 3,3 4,7 6,8
  E12(±10%) 1,0 1,2 1,5 1,8 2,2 2,7 3,3 3,9 4,7 5,6 6,8 8,2
  E24(±5%) 1,0 1,1 1,2 1,3 1,5 1,6 1,8 2,0 2,2 2,4 2,7 3,0 3,3 3,6 3,9 4,3 4,7 5,1 5,6 6,2 6,8 7,5 8,2 9,1
  E96(±1%) 1,0 1,1 1,2 1,3 1,5 1,6 1,8 2,0 2,2 2,4 2,7 3,0 3,3 3,6 3,9 4,3 4,7 5,1 5,6 6,2 6,8 7,5 8,2 9,1  unvollständig, ergänzen!!!
Reichelt
  Farbkodierung

  - Ask The Applications Engineer24  Resistance


  Widerstand 0R, Null Ohm Widerstand,  oder die bestückungstaugliche Bauform der Leiterbrücke

  Rauschen des Widerstandes, µV/V   Kohleschicht-Widerstand

  Abschlußwiderstand, Dummy Load, Lastwiderstand

  - definierte Impedanz über grösseren Frequenzbereich, in der Regel beginnend bei 0 Hz
- erster Schritt einer Überprüfung ist die Messung des Gleichstromwiderstandes



  Tektronix 011-0123-00 BNC RF Terminator 50 Ohm, 2W, VSWR 1.15 DC - 4 GHz DC-R = 47,76 -0,05 Ohm Gleichstrom-Widerstand

  Inmet (formerly Aeroflex / Inmet) TN180M
Part Number: TN180M
Manufacturer: API/Inmet
Data Sheet: TN180M Data Sheet
Connector: N Male
Avg. Power: 2 W
Frequency: 18 GHz
Max VSWR: 1:1.25
Abschlußwiderstand
Anschluß: N-m(Stecker)
Impedanz: 50 Ohm
Frequenzbereich: DC-18 GHz
Belastbarkeit: 2 W
    Erworben auf 62. UKW-Tagung in Weinheim, 09.09.2017 bei PA2DOL

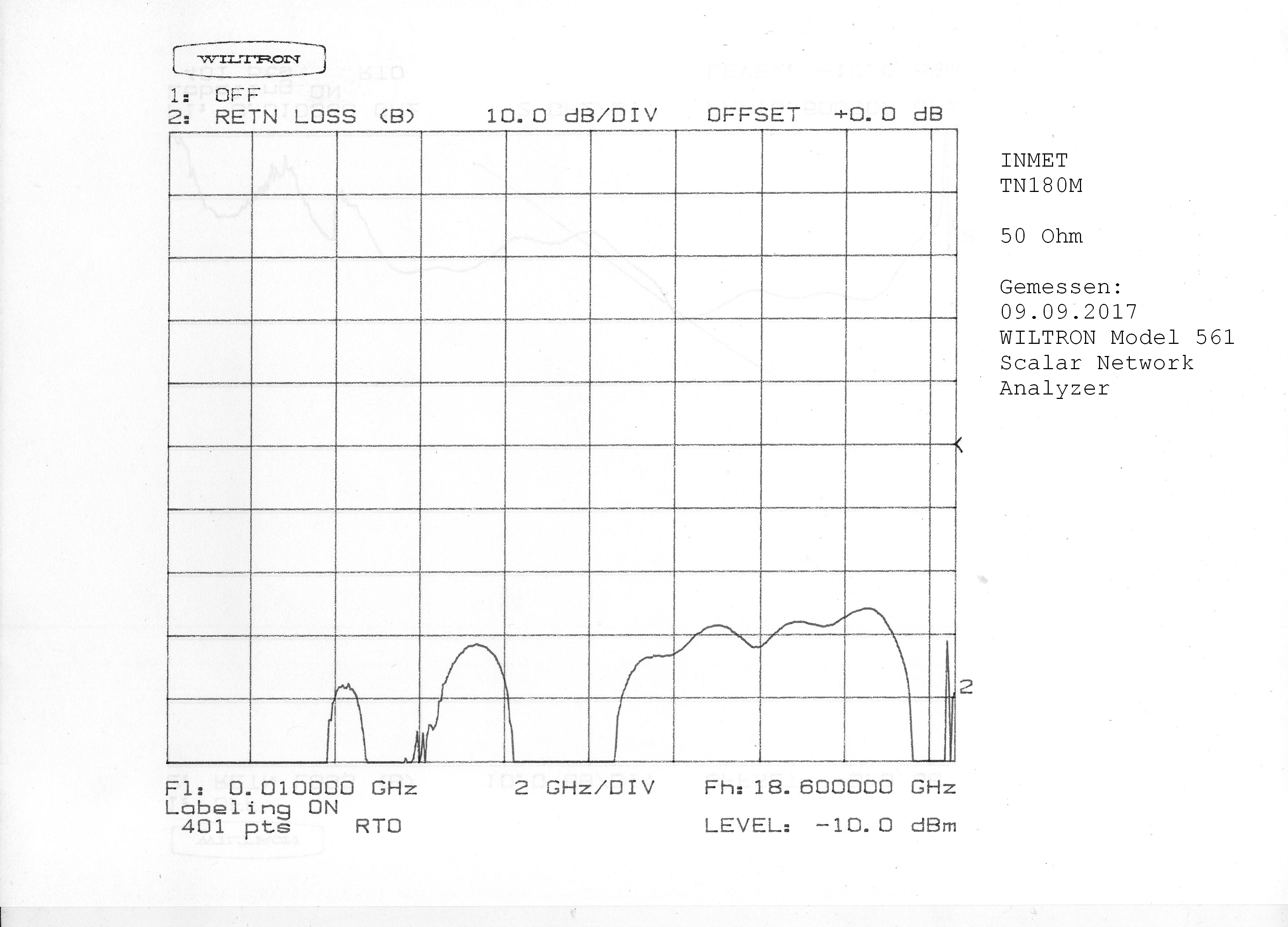

Messplatz: Skalarer Netzwerkanalyzer WILTRON Model 561 Scalar Network Analyzer

Messergebnis für Return Loss

Zur Erinnerung
 - 10 dB -> VSWR= 1,925
 - 20 dB -> VSWR= 1,222
 - 30 dB -> VSWR= 1,065

Gemessener Gleichstromwiderstand: ca. 50,4 Ohm mit DVM UT139C

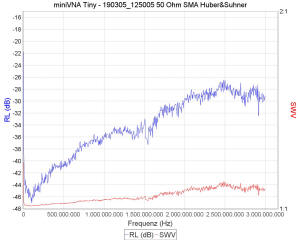

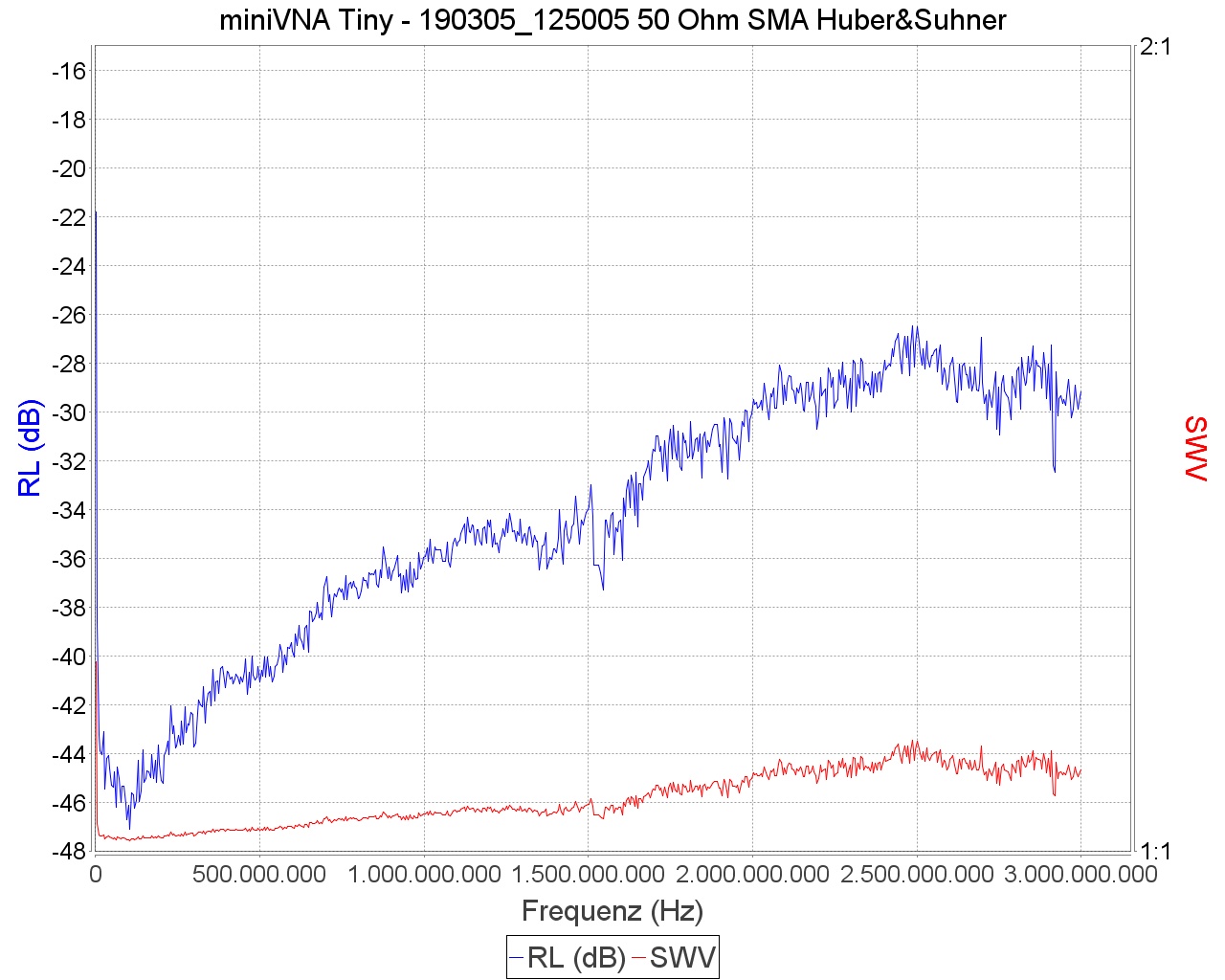

  65SMA50-0-1 SUHNER
 Länge: ca. 14,5 mm
RF TERMINATION
Type 65_SMA-50-0-1/111_N
Google 65SMA50-0-1 SUHNER
    SMA-50-0-1111%20NE.pdf


  Abschlußwiderstand 30 W, 50 Ohm, N-m, Diconex, 17-3358

Impedance 50 Ω ± 2%
Frequency DC – 4 GHz
Max VSWR ≤ 1.10 at 2 GHz, ≤ 1.20 at 4 GHz
Temperature range -55 to +125°C
Average power @ 25°C 30 W
Peak power 5 kW
Weight 290 g


  - Messung DC-Widerstand: 49,8 Ohm mit UT139C

  - Adapter  N-m/SMA-m RND 205-00456
 Anschluss A: SMA
 Anschluss B: N
 Anschluss: Stecker / Buchse
 Impedanz: 50 Ohm
 Frequenz: 11 GHz
 Gehäusematerial: Messing (CuZn) vernickelt
 Isolationsmaterial: Teflon
 Stecker-Design: gerade



  Power Resistor, Thick Film Technology RTO 50, RTO 50F 100 : Dickschichtwiderstand, radial, 50 W, 100 Ohm, 5%



  SMD
Bauformen
Montage
RF Schaltung: Leitschicht nach Unten, warum? Impedanz?


  - Abschlußwiderstand, Erhöhung der Belastbarkeit
 - Kühlung
 - vorschalten eines dämpfungsbehafteten RF-Kabels
 - Gesamt Z und SWR




RF Dämpfungsglied



RF Dämpfungssteller 75 Ohm


  - Dämpfungssteller-10-db-240335
 - 75 Ω, 10 dB. 3 Umdrehungen mit Anschlag.
 - Zur Einstellung des Pegels bei Antennenverstärkern.
Datenblatt
https://www.abelektronik.de/home.html

  - Dämpfungssteller-SJ-BII-20-db-240555
 - 75 Ohm
 - Einstellbereich 0...20 dB
 - stehend, RM 5/10 mm.



  Pollin

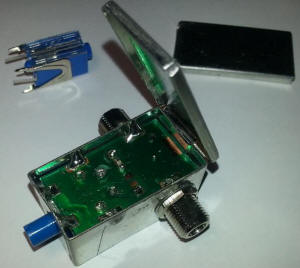

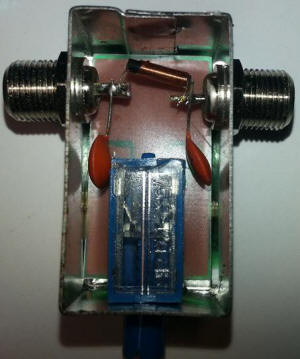

- der prinzipielle Aufbau des Dämpfungsreglers
   SAT-Dämpfungssteller 2,60 €, 12.01.2019, Pollin,
                                 3,80€ 28.01.2021

 "Frequenzbereich 0,1...2400 MHz, Dämpfung einstellbar von 0...20 dB, Gleichspannungsdurchgang, F-Buchsen."

  Dämpfungsregler 0 dB - 20 dB - F-Buchse > F-Buchse   wentronic Produktfoto

- "Dämpfungssteller mit Gleichspannungsdurchlass - Verwendung zum Abdämpfen zu starker Antennensignale, um eine Übersteuerung des Receivers zu vermeiden - Frequenzbereich: 0,1 MHz - 2400 MHz - 75 Ohm"



  - Dämpfungssteller NEDIS, 45...2300MHz by Pollin

Frequenzbereich: 45...2300 MHz
Dämpfung: einstellbar von 0...20 dB
Gleichspannungsdurchgang: ja
F-Buchsen



RF Dämpfungsglied, fest


  - Dämpfung
- Impedanz
- Eingangsleistung
- bidirectional?
- Frequenzbereich
- VSWR
- Anschlüsse

  - Schaltungstruktur
- PI- oder T-Schaltung
- Kettenschaltung von abgestuften Dämpfungsgliedern

  SMD Widerstand, Bauform 2512, 1 W
- Datenblatt RND



  Bausatz: BX-093 - Variables Dämpfungsglied - 191122 Bild

  - DIY aus der Vergangenheit ex DM2GBO
   --> 20 dB Dämpfungsglied, Eigenbau, ex DM2GBO




Kondensator


  WIMA Kondensatoren Technische Information
Grundlagen Kondensator
  Kapazität Cs, Rs, Cp, Rp, ESR, Ls, Z, Güte
Ersatzschaltbild

  Dielektrikum, Verlustfaktor
  Folienkondensator
  WIMA MKS2-50 10 µF
RM 5 mm
  Reichelt MKS2-50 10µ Datenblatt
  Keramik-Scheiben-Kondensatoren
  Richwell Electronics

  Vielschichtkondensator   Multilayer Capacitor
  MLCC (Multi-Layer Ceramic Capacitor)
  MLCCs: Vielschicht-Keramik-Chip-Kondensatoren
  Keramikvielschicht-Chipkondensatoren | Kapazitätsverlust durch DC-Bias bei MLCCs
  ANP062- LC-Filterdesign mit MLCCs- Warum die angelegte Spannung am Filter zu beachten ist

  X7R


  Kennzeichnung: 9H90 M10  0178
- olivgrün, Drahtanschluß 10 mm Abstand
- 100 nF
- Herstellungsdatum: 01 1978
Hersteller: Rußland(SU) Induktivität der Anschlußleitung,
Abschätzung 0,8 nH/mm
Eigenresonanz

  Glimmer-Kondensator   Mica

  Cornell Dubilier Mica Capacitors    MOUSER ELECTRONICS

  BMC Electronic GmbH
http://www.bmc-kondensatoren.de


  American Technical Ceramics Corp. (ATC) Technical Notes
RF Capacitor Handbook
Circuit Designers Notebooks   Circuit Designer's Notebook   pdf
  Cornell Dubilier Electronics, Inc.
- Vertrieb durch Farnell
High-Voltage Types Application Guide, Mica Capacitors
RF Belastung, Ströme




  Kondensatoren der Klasse x und y

  -http://www.jecco.cn/en/product.php?sid=54
JEC  JY472M 250VAC, blaue Scheibe 4, 57 und 4,33 nF gemessen ???

  Interference Suppression Film Capacitors X2 applications


  http://www.gqrp.com/na5n.pdf



  Pollin Sortiment 500 Stk. Keramikkondensatoren

- Lohnt sich eine Bestellung ins Blaue?
- Wer weiß was kommt.
- Die Abbildung des Produktes ist nur ähnlich.
- Und was kam?
 - blaue Keramik-Vielschicht-Kondensatoren
  -  Werte 4,7 nF(132 Stk.), 22 nF MbE(70 Stk.)

  - Offene Fragen
 - Material, Keramikart
 - Spannungsfestigkeit
 - Tolerenz
- Hersteller
EPOCS Multilayer Ceramic Capacitors, X7R
  - zweite Sorte rotbraune Keramik-Scheiben-Kondensatoren
  - Werte:
 - 5p6 (7 Stk.)
 - 27 pK C0b (93 Stk.)
 - 47 p (49 Stk.)
 - 120 pK U2b (79 Stk.)
 - 1n0 (85 Stk.)
 - 2n0 (58 Stk.)
Keramikart: SL???

Gesamt-Stückzahl: 573 plus Zählfehler





  Trimmer   Trimmkondensator

  TRONSER TRIMMER  Alfred Tronser GmbH

  SKY-TEFLON-Trimmer-Kondensatoren http://www.giga-tech.de/pageID_10547576.html
  VALVO-Folien-Trimmer
  JOHANSON - Standard - Mikrowellen - Lufttrimmer   -  Airtronic http://saba-forum.dl2jas.com/index.php/Thread/7132-Saba-9241-Receiver-eine-ungeplante-%C3%9Cberarbeitung/?pageNo=9
  Rohrtrimmer
  Keramik-Scheiben-Trimmer https://www.ebay.fr/sch/i.html?_pgn=1&_udhi=10&isRefine=false&_nkw=tekelec&_dmd=2

  Drehkondensator
  Quetscher

  Elko
  - Realisierung hoher Kapazitätswerte
- Polung beachten


  General Descriptions of Aluminum Electrolytic Capacitors by nichicon


  FROLYT   FROLYT Kondensatoren und Bauelemente GmbH   ex "VEB Kondensatorenwerk Freiberg"

Passive elektronische  Baulelemente RFT 1979/80
  Can ESR Be Too Low by Erik Reed

  Tantal

  - Hinweise der Hersteller beachten
  SMDTAN_xx.pdf


Induktivität, Spule


  Induktivität, Blindwiderstand, Gleichstrom-Widerstand
Verluste, Güte: Leerlaufgüte
Betriebsgüte
Eigenfrequenz, Eigenresonanz
Belastbarkeit
Ersatzschaltbild

  - Induktive Bauelemente
  Grundlagen


  WE-CAIR Luftspulen
  Induktivität(Drossel)
- Bauform
- max. Strombelastbarkeit
- Messfrequenz
- Resonanzfrequenz
- Qmin

- Gleichstrom-Widerstand

- der dicke Widerstand ;-)

  - Chip Inductors for RF Application

  -

Patented RF choke



  Einstellbare Induktivität TOKO A638AN-0164Z SMD,
1000 nH - ± 5 %
- Q 50 ± 20 %
- 10...150 MHz
- Maße (LxBxH): 5,6x5,6x5,8 mm
https://www.pollin.de/productdownloads/D250444D.PDF

  TOKO
Part Numb

A638AN-0164Z

Inductance L (nH) &
Adjustable Range ± (%)
1000 ± 5%
Q



50 ± 20%
Test Frequency
(MHz)


30
DC Resistance
(Ω) Max. (Ref. only)


1.04
Self-resonant
Frequency (MHz) Min.
(Ref. only)

136


  Stromkompensierte Drossel

  The Self-Capacitance of Toroidal Inductors by g3ynh

  mini Ringkern-Rechner - Version V1.3.1   by © 2000 - 2006 by DL5SWB (†) - 2015 by DG0KW


  RD FERRIT 1  : Line filter SMD 0.3 A 0.23 Ohm 5 x 3.3 x 3.3 mm

- Hersteller: Würth
- Datenblatt
- WE-SLM SMD Common Mode Line Filter, Order No.: 744242220
  - gewaltige Preisunterschiede im Netz
17.11.2017
  https://www.murata.com/products/emc/emifil/cmcc



Draht, elektrischer Leiter


  Bauelement?
- Verbindungselement
- Material
- Eigenschaften
- Anwendungen


  Skin-Effekt

  AWG American Wire Gauge

  http://backup.kupferinstitut.de/front_frame/pdf/kab.pdf

  Drähte und Litzen by reichelt
  Spanndraht extradickverzinkt
  -http://www.sengpielaudio.com/Rechner-querschnitt.htm


  Kabel, Leitungen
  RF Kabel, HF Kabel


  Draht, Kabel und Kabelbaum
  - Kabelbaum
   - Kabelbaum binden
     Kabelbrett mit Nägeln(Stiften) zur Drahtführung
   - Abschlüsse der Kabel, verzinnter Draht, Steckverbinder,
     Bauelemente, ...
   - das Binden, Fixieren der Drähte durch Bindematerial, Textil-
     oder Kunststoff-Schnüre




Schwingkreis


  Parallel-, Reihen(Serien-)-Schwingkreis, Impedanz in Abhängigkeit der Frequenz, Leerlauf-Güte, Betriebs-Güte, Bandbreite



Ferrite


  WORLD WIDE FERRITE MANUFACTURERS Compilation by Walter - PE1ABR

  FERROXCUBE   Ferrite
- Application Notes
The Use of Soft Ferrite for Interference Suppression

- Ferroxcube software design tool (SFDT 2010)
Soft Ferrites and Accessories
Data Handbook 2013
  Fair-Rite Products Corp., USA
- High Frequency Toroid Kit
- Use of Ferrites for Broadband Transformer
- Ferrite Materials -> Einsatzgebiete

  Würth Elektronik
- WE-TOF Ferritring
Ferrite Application Notes
  Amidon™ Associates, Inc. Ferrite, Books
  FT-Ferrite by FUNKAMATEUR

  DARC Shop http://darcverlag.de/media/pdf/datenblattkerne.pdf

  Ringkerne, Ring Cores, Toroids
  FT
Material: 43: hohe Güte 40 MHz bis 400 MHz
Material: 61: bis 200 MHz
Material: 63: bis 300 MHz
Material: 68: hohe Güte 80 MHz bis 180 MHz
Material: 77: 0,5 MHz bis 50 MHz


  Hersteller Distributor Distributor Distributor
  Fair-Rite Products AMIDON™ Mouser [DE] reichelt elektronik
  2631803802 FT240-31 623-2631803802
  5943003801 FT240-43 623-5943003801 FT 240-43   Ferritring 59430038 Preise!
  5952003801 FT240-52 623-5952003801
  5961003801 FT240-61 623-5961003801 FT 240-61   Ferritring 59610038
  5977003801 FT240-77 623-5977003801

  59430027 FT-140-43   FT140-43 choke-balun.pdf


https://yo3iiu.ro/blog/?p=634
Magnetic-Balun_im_Eigenbau-Vergleich.pdf



Balun-Bilder

  WÜRTH DARC Verlag Funkamateur
Online-Shop

  WE-TOF Ferritring
  74270097 RK1 NN-61
    RK2
  7427015 RK3
  74270191 RK4

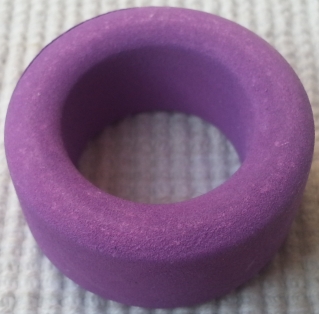

  FERROXCUBE
  4C65
Material Specification

  TX36/23/15-4C65
Farbe: violett



Abmessungen
36 mm
22 mm
15 mm
10 Wdg, 1,04 mm Ø CuL



  KE KITAGAWA  SFC-4  Ferritkern SFC-4  Ferritkern, 138 ohm, 5 mm    Technical Data Sheet (220.05KB) EN

  The Self-Capacitance of Toroidal Inductors by g3ynh


Baluns

  http://www.nonstopsystems.com/radio/antennas_home.htm  by  Frank N4SPP


  Amateur Radio (G3TXQ) - Common-mode chokes
  Funkentstörung by REIMESCH KOMMUNIKATIONSSYSTEME GmbH
  http://www.dg0sa.de/acdcferrit.pdf by DG0SA, sk
  http://www.dl4zao.de/
  http://www.balundesigns.com
  Amateur Radio (G3TXQ) - Common-mode chokes
  Differential and Common Mode Noise
  Common mode filters

  - MCL Übertrager
   http://www.g8jnj.net/MCL%20transformers.png
- T36-1-KK81.pdf



  Klappferrite Snap-On-Ferrite

  Würth Elektronik 742 712 22

  742 711 32
- genutzt für HF-Drossel auf Mikrofonzuleitung Headset, 5 Wdg., 15 cm entfernt von Headsetadapter
- Beseitigung HF-Brummen (2-m-Antenne ca. 1,8 m entfernt von Mikrofon, 10 W HF)


  Key zum Öffnen, wird benötigt!




  Entstörfilter KG-1, 7 mm, weiß, 10 Stück

"Geteilter Ferritkern mit Kunststoffgehäuse zur Entstörung von Datenleitungen, Stromversorgungskabeln usw.
Einfache Montage auf bereits konfektionierten Leitungen.
Außenmaße (LxBxH): 32x20x19 mm, geeignet für Kabel-Ø bis 7 mm. 10 Stück."

- Bild

Bewertungen
" Sehr gut auch als Mantelwellensperren Die Ferrite sind auch prima als Mantelwellensperren bei Kabeln wie beispielsweise RG-155 geeignet. Empfehlung de DG4EK", 01.05.2022

"Ideal zum Entstören von z.B. Schaltnetzteilen. Ideal zum Entstören von z.B. (Stecker)-Schaltnetzteilen.
Zum Beispiel in dem Fall wenn so ein störendes Schaltnetzteil einem den Radio Empfang vom Küchenwecker stört.
Dies Klappkerne über die Zuleitungen von & zu dem Schaltnetzteil. Dann ist Ruhe." MQ, 24.08.2021
http://www.pollin.de

Preis/10Stück: 1,95 Euro

Nicht mehr lieferbar! 24.03.2024

Dafür als Einzelstück! 24.03.2024
14 Cent das Stück, Sonderpreis!
Entstörfilter KG-1, 7 mm, weiß | Pollin.de

  - Klappferrit, Entstörfilter RF75 120 Ω für Kabeldurchmesser 5,0 mm (Max.) online kaufen | Pollin.de
  - Klappferrit, Entstörfilter RF75 200 Ω für Kabeldurchmesser 6,5 mm (Max.) online kaufen | Pollin.de
  "Klappferrit im Kunststoffgehäuse für Rundkabel mit einem maximalen Durchmesser von 6,5 mm.
Impedanz (100MHz): ≥ 200 Ω. Maße (LxBxT): 17,5x19,5x32,5 mm."

  Foto, Abmessungen
  - Klappferrit, Entstörfilter RF75 160 Ω für Kabeldurchmesser 9,0 mm (Max.) online kaufen | Pollin.de

  RS Pro Klappferrit, geteilter Ferritkern, 20.5 x 33 x 20mm, für Kabel-Ø 6.5mm
  http://www.nessel-elektronik.de/FERRIT/ferrit.html

  - Clamp Filters (Ferrite Core with Case) | Products | TDK Product Center

    - Guidebook for EMC | EMC Components Product Center | Products | TDK Product Center
    -> Clamp Filters that Suppress Emission Noise Provide Immunity Against Surge Noise (tdk.com)

  - ein lesenswerter Artikel, Funktion, Installation, Messaufbau, Messwerte
25.03.2024







Sortiment L POLLIN


  - Sortiment Induktivitäten, 100-teilig Pollin  800322   1,95 Euro

  Pollin, Sortiment, Lieferung, Ausbeute, Verwendung
    - ähnliches Bild des Sortimentes verspricht eine höhere Vielfalt
  - 1 uH, Draht durch FERRIT, 54 Stk.
- 20 uH Drossel. Stabförmiger Ferritkörper rt CuL , 34 Stk.
- 220 uH  rt rt br sil 5,3 Ohm DC, axial , 26 Stk
- 6,8 uH bl gr gold silb 1,2 Ohm DC, axial, 25 Stk.

  - diverse Luftspulen, div. Windungszahlen, etc.

  - Sortiment SMD-Induktivitäten, 100-teilig Pollin
 - "100 Festinduktivitäten für SMD-Montage, mindestens 10 verschiedene Typen. "
- 1,95 € 23.02.2022

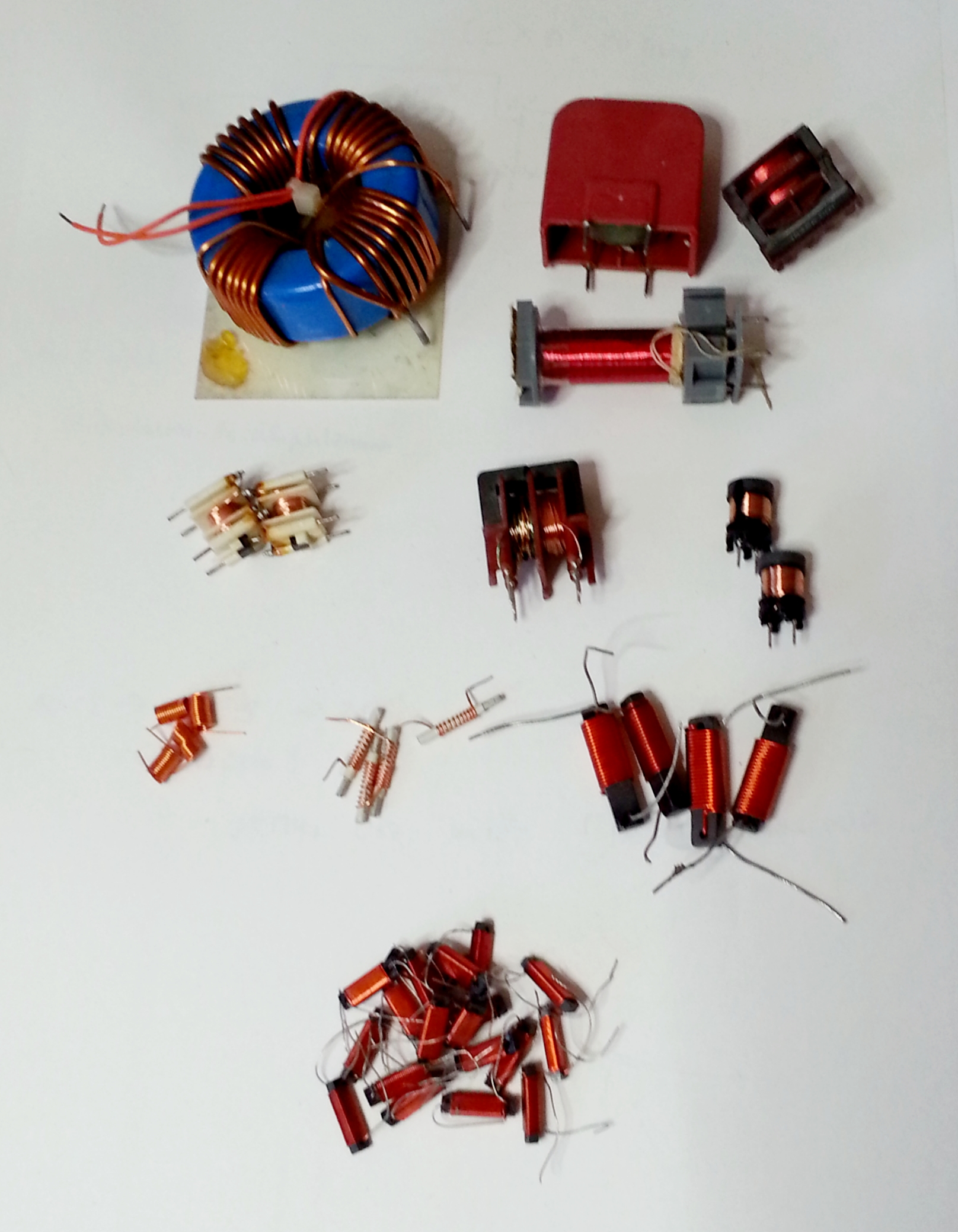

  - Sortiment Drosseln/Übertrager, 25 Stück  Pollin 800247, 0,95€ 30.03.2019

Pollin, Sortiment, Lieferung, Ausbeute, Verwendung

Was ist drin?
 - in meiner Lieferung, 40 Komponenten!
- 1 Ferritkern blau, starke Draht 100 uH, dünnere Draht 2,2 uH, Ferrit - 184060-2 368
- 1 Drossel, rotbraun Gehäusekappe, 4 Pin, COGEMA,
     Italy, 948726 ARR, 2*33mH, 1 A, 250VAC, 38,5 mH, 38,3 mH
- 2 Drossel, rd. Ferrit, 2,181 mH, 2,193 mH
- 2 Drossel, weißer Wickelkörper
- 2 verschiedene Drosseln, 4 Pin
- 1 Drossel, 4 Pin, EFM DR 540 1206.10-41.00:00  3, 88,98 mH, nur 2 Pin verdrahtet
- 4 Drosseln, groß, 11,6 uH, 12 uH, 9,6 uH, 9,6 uH bei 1 kHz gemessen mit PT 2170, DDR-Bestände
- 19 Drossel, klein, Stab-Ferrit, 10,4 uH, 11 uH, 10,3 uH bei 1 kHz gemessen mit PT 2170, DDR-Bestände
- 4 Luftspulen
- 4 Spulen auf Wickelkörper

- Fazit, Verwendung
 - die 10 uH Drossel finden sicherlich ihren Einsatz
 - Ferritkern muß noch näher bestimmt werden
 - Draht der Drosseln sicherlich verwendbar
 - es waren 0,95 Euro







Filter

    http://www.orarc.net/ORARCfiltertutorial.pdf
  Tiefpaßfilter Low Pass Filter

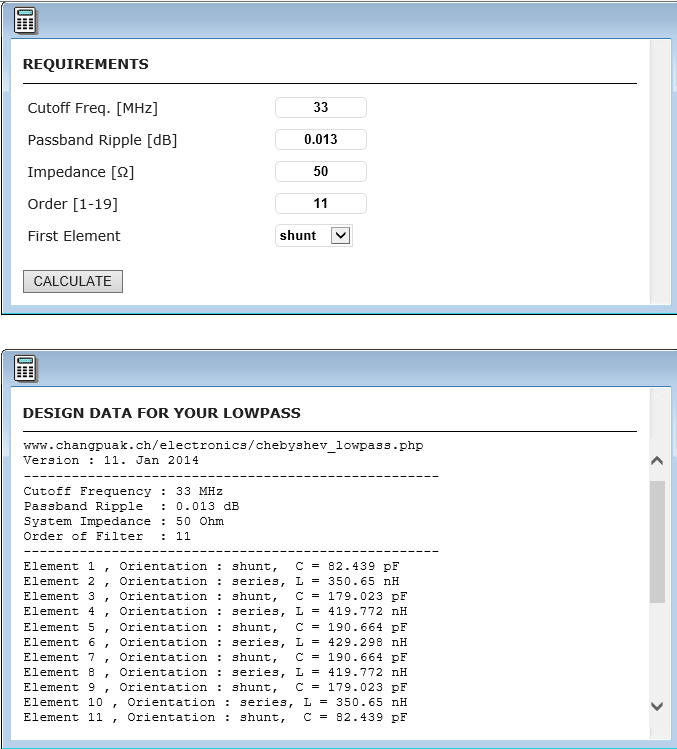

  - Chebyshev Lowpass Filter Designer




LTE Sperrfilter


  LTE Long Term Evolution

  - GOOBAY 67511 Sperrfilter für DVB-T, F-Stecker/F-Buchse, 5,95 € Reichelt 13.05.2019
  - Datenblatt

  - es gibt verschiedene Versionen bezüglich der verwendeten Stecker und Buchsen am Ein- und Ausgang des Filters
GOOBAY 67511 Wentronic
   - -> www.dd1us.de

  - ITS LTE filtr FI 786

  Hochpaßfilter   High Pass Filter
  Bandfilter   Bandpass Filter
  Notch-Filter
  Durchführungsfilter   Feed-Through Filters
  http://www.tusonix.com/ 8-32 UNC-2A Pi, C & L Filters and Feed-Thru Capacitors


  Ceramic Filter Ceramic Filter
  Keramische Bandpassfilter Mittenfrequenz
Durchlassbereich
Durchlassdämpfung
Gruppenlaufzeit

  Filter Solutions
  Cavity Filter
  Slab Filter
  Microstrip
  Ceramic Resonator
  Lumped-element   ANP062- LC-Filterdesign mit MLCCs- Warum die angelegte Spannung am Filter zu beachten ist

  http://dg7ybn.de/technical/Filters.htm

  Power Splitter
  Power Combiner

  Duplex Filterweichen

   - gleichzeitiger Betrieb von RX und TX in einem definierten Frequenzabstand
 - Einfügedämpfung
 - Entkopplung


  http://www.kathreinusa.com/solutions/broadcast-antennas/filters-diplexers/

  Abgleich einer Duplexweiche
  Huber und Suhner Duplexer (70cm) Umbau

  TETRA Duplex-Weiche von Huber+Suhner, Typ 2500.00.0012

  huber suhner weiche  2500.00 0012   http://z64.vfdb.org/impressum/
  Umbau einer Huber&Suhner Weiche by DJ0ABR   https://afu38.de/index.php/media-galerie/18-db0gf
  Dimensionierung von Duplex-Weichen bei Relaisstationen - DARC   http://www.do0dxe.de/index.php/technik

  PROCOM

  Bias Tee
















  Diplexer

  - Sandor - DM4DS ♿ auf Twitter: "Have build one if this little "overkill" LNB+Ref+VCTCXO PCBs from #G0MJW. @BATCOnline My little #China bias + LC for the 25Mhz worked but wanted to test the PCB I already had....
What should I say: it works . Thanks for this nice project. https://t.co/GVJZkMMYUs" / Twitter

















EMV

  Chip Bead

  Diode
  Ge-Diode

  Si-Diode

  Kapazitäts-Diode C's Spannungsabhängigkeit genutzt Sperrspannung

  pin-Diode PIN Diode Fundamentals, MicroNote Series701, by Bill Doherty, www.microsemi.com THE PIN DIODE CIRCUIT DESIGNERS’ HANDBOOK
  Schalt-Diode

  Schottky-Diode
  1N5711, 1N5712, 5082-2800 Series
Schottky Barrier Diodes for General Purpose Applications
- Selektionskriterien für
   Matched Pair: Unconnected
   Matched Quad: Unconnected
   Batch: Matched
AVAGO Technologies -> Broadcom Limited 2016

Obsolescence notice for Glass Axial
1N5711.pdf


Äquivalent: HP 5082-2800
Bezug:
Reichelt
FUNKAMATEUR Box73

   - Δ Uf für verschiedene Ströme, Ziel Angleichung der Kennlinie in Durchlass-Richtung der Dioden
 - Δ C in Sperrrichtung für Ur= 0 V, f= 1 MHz

  - 1N5711 - 70 V, 15 mA RF and Ultrafast Switching Signal Schottky Diode - STMicroelectronics Übersicht über Dioden

  Schottky-Einzeldioden und Schottky-Ringmischer by FUNKAMATEUR

  KD514A Schottky-Diode,  ex UdSSR
- КД514А
- Datenblatt -> https://eandc.ru/
  http://funkwerk-koepenick-ersatzteile.de/    Dioden.pdf
  Selektion der Dioden, Bereitstellung von Quads für Balance-Mixer

- Durchlaßkennlinie
- Sperrströme
- Sperrschicht-Kapazität
- Rauschen in Sperrrichtung



  GUN-Diode

  Varactor Diode Frequenzvervielfacher


LED


  Was sind LEDs und wie funktionieren sie? by ROHM


  - LED Leuchtdioden Sortiment Kit, 350 Stück, 3mm & 5mm, 5 Farben  AZ-DELIVERY Aktionspreis: 4,49 Euro, 14. Feb. 2022
Geliefert: 17.02.2022

   - eBook für LED Sortiment


  Durchmesser 3mm:
 30x Weiß; 30x Rot; 30x blau; 30x gelb; 30x grün

Durchmesser 5mm:
30x Weiß; 30x rot; 30x blau; 30x gelb; 30x grün;
10x UV-LED;
10x RGB gemeinsame Anode;
10x RGB Gemeinsame Kathode;
10x RGB (schnell blinkend);
10x RGB (langsam blinkend)


  Fluß-Spannung:
Weiß: ca. 2,4V;
Rot: ca. 1,9V;
Blau: ca. 2,3V;
Gelb: ca. 1,8V;
Grün: ca. 2,5V;
UV-LED: ca. 2,9V;
RGB gemeinsame Anode: ca. 2,4V;
RGB gemeinsame Kathode: ca. 2,4V;
RGB (schnell blinkend): ca. 2,6V;
RGB (langsam blinkend): ca. 2,6V

- keine Datenblätter zu den gelieferten LED's
- lediglich sortiert nach Farben und Funktion der Dioden

- keine Angaben zum Strom, wichtig zur Berechnung der
   Vorwiderstände


  Technische Daten, wie man sie erwartet, aber Nichts....

  - Wie weiter?
  - Anfrage bei AZ-Delivery
  - Wühlen bei Reichelt, vergleichbare, ähnliche Produkte suchen
   - preiswerteste Anbieter - > aufsteigender Preis


  Typ: LED
Farbe: rot
Wellenlänge: 650 nm
Lichtstärke: 400 mcd
Gehäuseausführung: klar, farblos

Abstrahlwinkel: 20 °
Betriebsstrom: 20 mA
Betriebsspannung max.: 2 V
Betriebstemperatur: -40 ... +85 °
- LEDs, bedrahtet
- LEDs, 3 mm Reichelt

- https://www.everlight.com/
- EVERLIGHT [EN]
- Download | Application Notes
  - LED-Application-IntroductionV1.0 EN.pdf (everlight.com)

https://cdn-reichelt.de/documents/datenblatt/A500/07501109.pdf

    - LEDs, Blink / Multi-Color



Z-Diode


  In der Regel eine in Sperrrichtung betriebene spezielle Diode.
Stark ausgeprägter Durchbruch, Strombegrenzung durch Vorwiderstand, stabilisierte Spannung

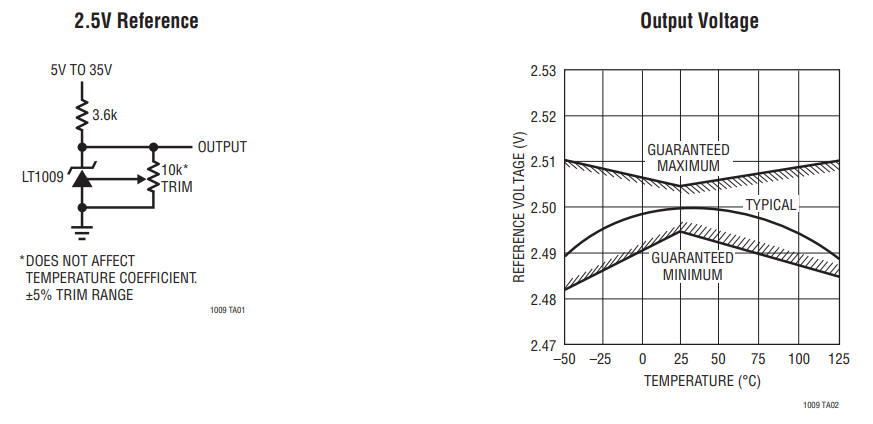

  LT1009 Series Datasheet and Product Info | Analog Devices
  LT1009 - 2.5V Reference (analog.com)

LT®1009 ist eine präzisionsgefertigte 2,5-V-Shunt-Reglerdiode mit einer maximalen Anfangstoleranz von nur
±5mV
  Quelle: analog.com
  AN42 - Voltage Reference Circuit Collection (analog.com)
  AN82 - Understanding and Applying Voltage References (analog.com)

  AN11 - Designing Linear Circuits for 5V Single Supply Operation (analog.com)

  2.5-V Integrated Reference Circuit datasheet (Rev. N) (ti.com)
  Voltage Supervisor and Reset ICs: Tips, Tricks and Basics












Transistor


  Spitzentransistor, der Anfang ist getan
  Flächentransistor
  Germanium, Silizium
  pnp
  npn

  Unijunction Transistor 2N6027

  FET Field Effect Transistor

  - N-J-FET 2SK369 BL

- Datasheet
Low Noise Audio Amplifier Applications

Super low noise:
 NF = 1.0dB (typ.)
 (VDS = 10 V, ID = 5 mA, f = 1 kHz, RG = 100 Ω)

Drain current IDSS (Note 1)
 - VDS 10 V, VGS 0
 - Note 1: IDSS classification
   GR: 5.0~10.0 mA, BL: 8.0~16.0 mA, V: 14.0~30.0 mA

- Note 2: Use this in the low voltage region (VDS < 15 V)
   for low noise applications.



  - N-J-FET 2SK117

 2SK117 GR  Reichelt  November 21 0,69 €/Stk

Marking
 K117
 GR 5F



2SK 117 JFET, N-CH, 50V 5mA, 0,3W, TO-92
- Datasheet

Low Noise Audio Amplifier Applications

Low noise: NF = 1.0dB (typ.)
(VDS = 10 V, ID = 0.5 mA, f = 1 kHz, RG = 1 kΩ)

Drain current IDSS (Note)
 - VDS 10 V, VGS 0
 - Note: IDSS classification
    Y: 1.2~3.0 mA, GR: 2.6~6.5 mA, BL: 6~14 mA


  JFE150DCKR

- JFE150DCKR Texas Instruments | DigiKey


JFE2140 data sheet, product information and support | TI.com



  BF245

  BF256B

Marking

JCBF
256B
N21



MOSFET


  40673

  N-Channel Enhancement Mode Field Effect Transistor

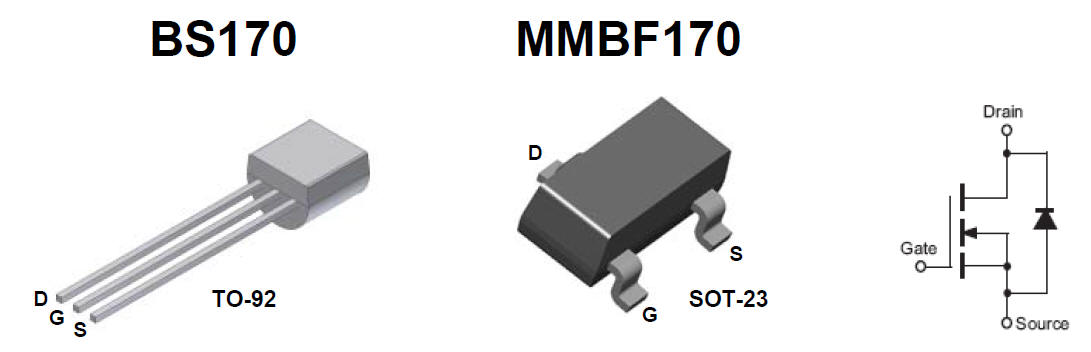

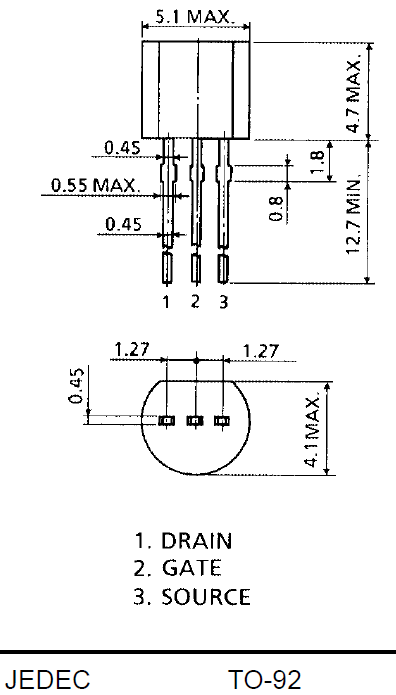

  BS170

  BS 170 Transistor N-FET TO-92 60V 0,5A 0,35W

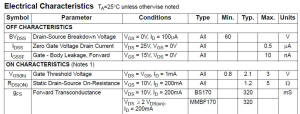

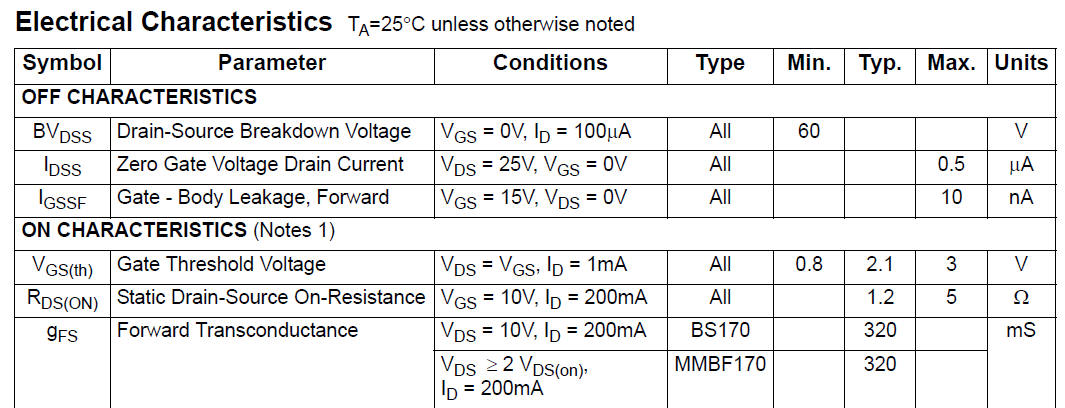

  Note:
1. Pulse Test: Pulse Width ≤ 300μs, Duty Cycle ≤ 2.0%.
Quelle: Datenblatt Fairchild
  Bread Board 14,6 mA 327 Ohm 5 V UT139C
Strommessung, umstecken der Anschlußleitung!


  LDMOS

  NXP

  IC Integrierte Schaltung, Schaltkreis
- Integrated Circuit


  Mixed Signal and DSP Design Techniques by Analog Devices
  SECTION 10 HARDWARE DESIGN TECHNIQUES by Analog Devices
"- Low Voltage Interfaces
 - Grounding in Mixed Signal Systems
 - Digital Isolation Techniques
 - Power Supply Noise Reduction and Filtering
 - Dealing with High Speed Logic"


  Analog
  Op Amp Applications Handbook by Analog Devices


  - NE5534AN NE 5534 A DIP Operationsverstärker, 1-fach, 13 V/µs, 10 MHz, DIP-8 NE5534A TI
 Datasheet ne5534a

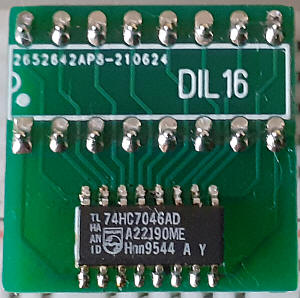

  IC-Adapter

  - zurück in die Vergangenheit mit den Bauelementen der Gegenwart

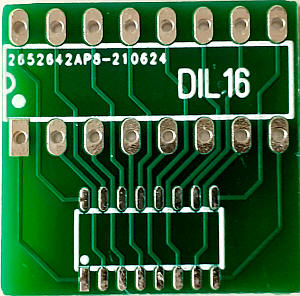

  SMD SO 16-DIL 16
Layout: DL4ZAO

CD74HC7046

- AR 14 IC-Steckadapter, 14-polig

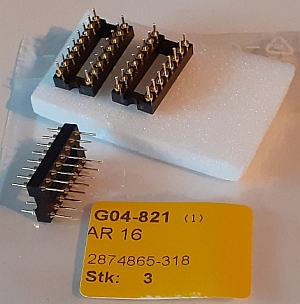

  - AR 16 IC-Steckadapter, 16-polig

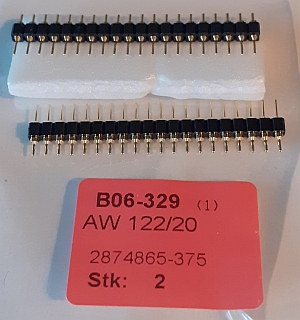

- AW 122/20 IC-Adapterleiste, 20-polig, einreihig, RM 2,54

"Applications and features:
1.The male header contacts are designed for Sandwich application because the pin of CD 0.5mrn/0.050" can be plugged into a standard IC-contact."
Datenblatt



  - IC-Adapterplatine, SO16/SO16W  Pollin

- Datenblatt ->  FPS Berlin (fps-berlin.de)

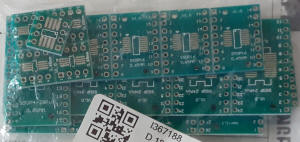

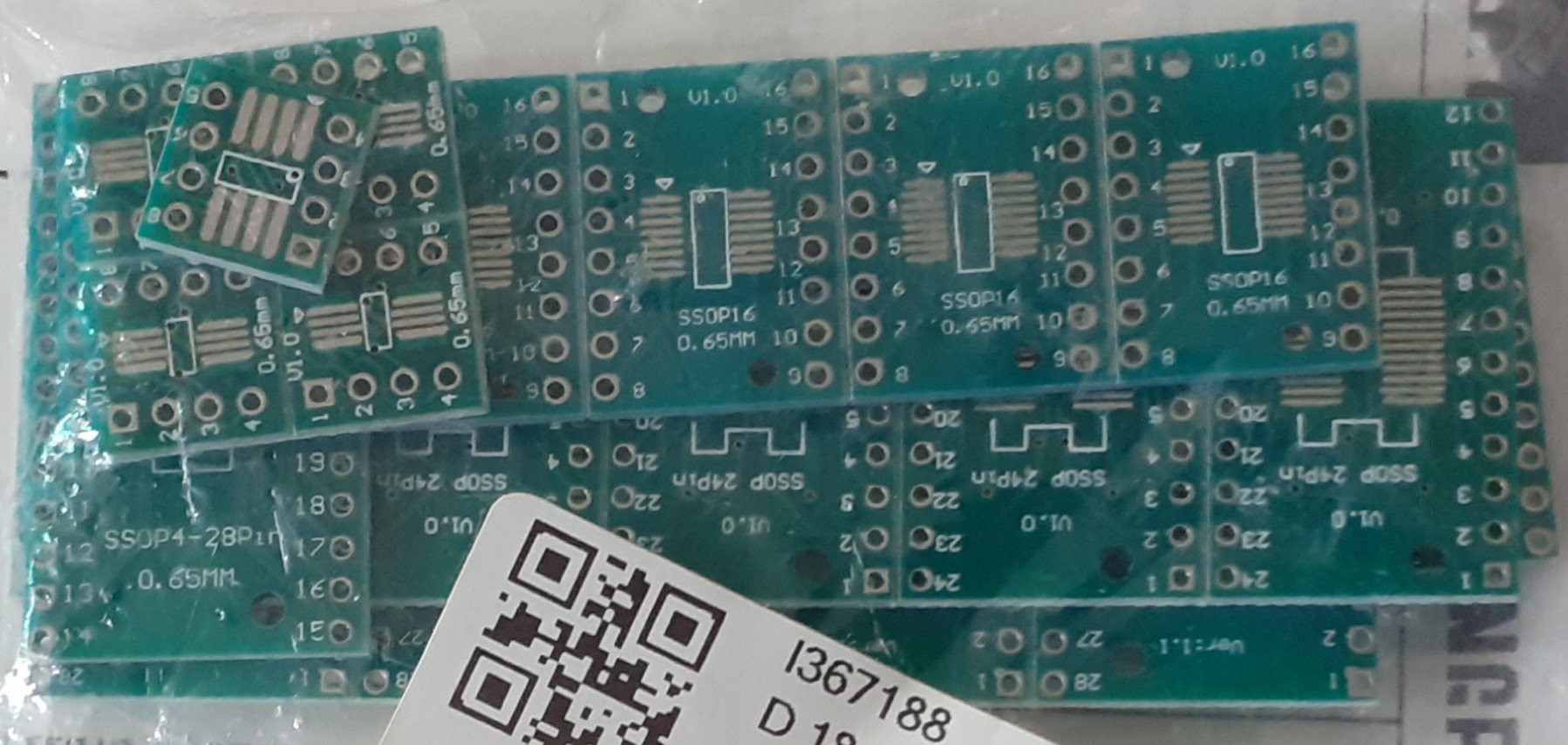

  - 7Valuex5Pcs PCB Board Kit SMD zu DIP Wechseln SOP MSOP SSOP TSSOP SOT23 8 1 Y4V6 | eBay - Bestellt: 21.11.2021, 4.01 € incl. MwSt
- Geliefert: 03.12.2021
- Korrekte Lieferung
  - Aufkleber auf dem Brief
  Prolinx GmbH Brehmstr. 56  40239 Düsseldorf
  Email: info at eulinx.eu Telefon (0211) 3105 4698

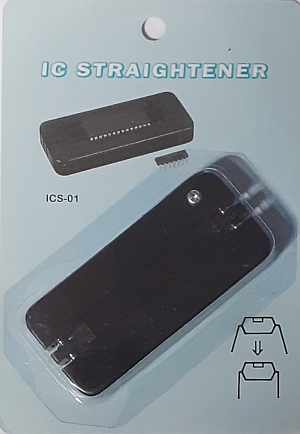

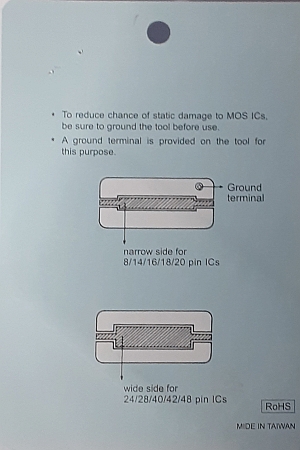

IC-Pin-Ausrichter


  RW 8920 IC-Pinrichtgerät, bis 40-polige Dil-IC`s by Reichelt
03.12.21 7,06 €









  --> Gleichspannungsregler, Wandler

  NCP1117, NCV1117
1.0 A Low-Dropout Positive Fixed and Adjustable Voltage Regulators
  - Datenblatt
by ON Semiconductor®

  LM1086 1.5A Low Dropout Positive Regulators
 - Datenblatt
  - LM 1086 CT-ADJ  :: LDO-Spannungsregler, 1,25 - 28,5 V, TO-220

  Kühlung, Abführung der Verlustleistung

  Kühlkörper, Anpassung an die Bauform

  TO220
  Kühlfahne, liegt auf welchem Potenzial?
- Ground
- Vout
- oder ???

  Glimmerscheibe
- GLIMMER TO 220  by Reichelt

  Isolierbuchse
- IB 8 :: Isolierbuchse für Gehäuse: TO-220, TOP-3


  Kühlkörper für TO 220
  Spezial-Kühlkörper, 25x12x6,5mm, 32K/W
- 3 mm Befestigungsschraube für Befestigung des Transistors am Kühlkörper und weitere M3-Schraube für Befestigung des Kühlkörpers
- Aufbau mit Isolierbuchse IB 8 nicht möglich








  Digital
  TTL, S-TTL, LS, ....

  - Advanced Schottky Family by TI ..., Power Distribution, Decoupling, ...

  CMOS, AC, HC, HCT, LVC, ....
  - Oh, Schreck, nach jahrelanger Abstinenz ist man(n) verwirrt über die Vielfalt der angebotenen Lösungen.
  - buffered and unbuffered
- linearer Betrieb des Inverters


  - 1975_RCA_COS/MOS_Integrated_Circuits

  DC Electrical Characteristics of MM74HC High-Speed CMOS Logic by Fairchild Semiconductor
  Transmission-Line Effects Influence High-Speed CMOS by Fairchild Semiconductor
  74HC/HCT User Guide by NXP
  SN54/74HCT CMOS Logic Family Applications and Restrictions  by TI

  74 Series Logic ICs
  74HC/HCT390

  MCU
  -> ARDUINO


Transceiver

  AX5243
Advanced High Performance ASK and FSK Narrow-band Transceiver for 27 - 1050 MHz Range

  - Datenblatt
  An RF205x Family Application Note: Matching Circuits and Baluns
  Lumped LC Balun







Display

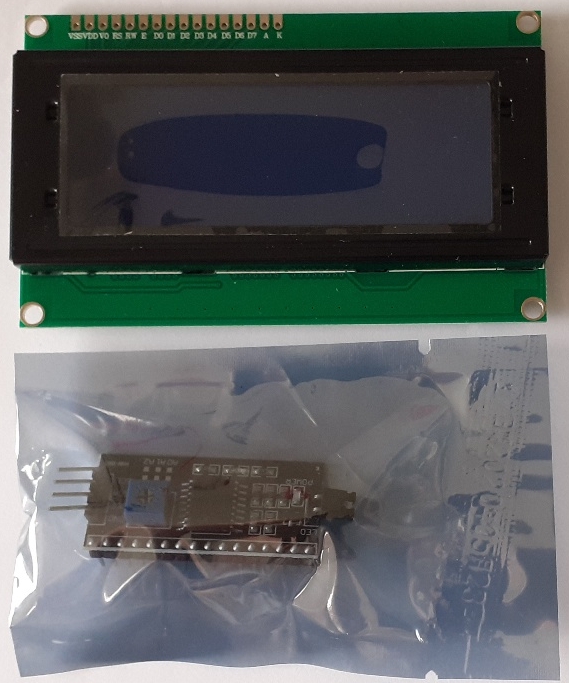

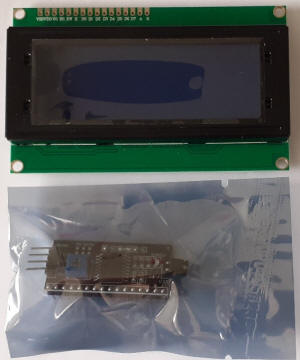

  HD44780 2004 LCD Display Bundle 4x20 Zeichen mit I2C Schnittstelle für Arduino
  - 4 Zeilen zu je 20 Zeichen
- Blaues Backlight / Hintergrundbeleuchtung
- Abmessungen: 98x60x12mm
- Versorgungsspannung: 5 V

Dieses 4*20 LCD Modul mit einem integriertem HD44780 Controller ermöglicht die Darstellung von 4X20 Zeichen in weißer Schrift auf blauem Grund.
Die Ansteuerung des Displays erfolgt beispielsweise über ein Arduino, Raspberry Pi, o.ä.
Der Anschluss des Display kann direkt an die GPIO Ports des z.B. Arduinos erfolgen.
Die Belegung der 16 Kontakte:
VSS: GND (Masse, Minus)
VDD: +5V Versorgungsspannung
V0: Kontrastspannung, diese kann zwischen 0V und 5V liegen
RS: Register, Auswahl 0:Befehlsregister, 1: Datenregister
R/W: 1:Read/0:Write Kontakte
E: Enable
D0: Daten-Bit 0 (LSB)
D1: Daten-Bit 1
D2: Daten-Bit 2
D3: Daten-Bit  3
D4: Datenleitung
D5: Datenleitung
D6: Datenleitung
D7: Datenleitung
A: Anode der Hintergrundbeleuchtung
K: Kathode der Hintergrundbeleuchtung


Empfehlenswert ist die Verwendung des  I2C-Interfaces. Hierbei erfolgt die Ansteuerung nur über 4 Anschlußleitung.
Breadboard-Bauer werden die Reduktion der benötigen Verbindungskabel zwischen einem Arduino und dem Display dankend quittieren.
EUR 6,99, 06.02.2020






- https://de.wikipedia.org/wiki/HD44780

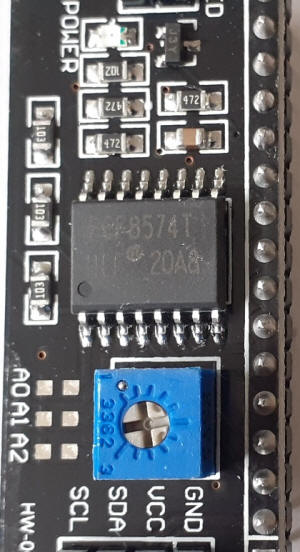

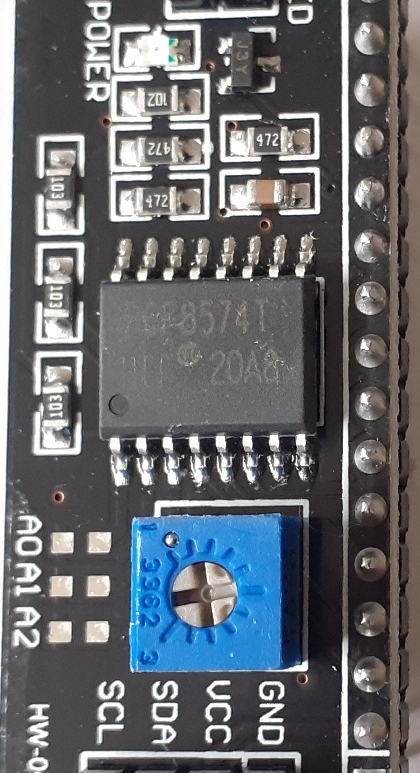

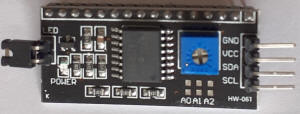

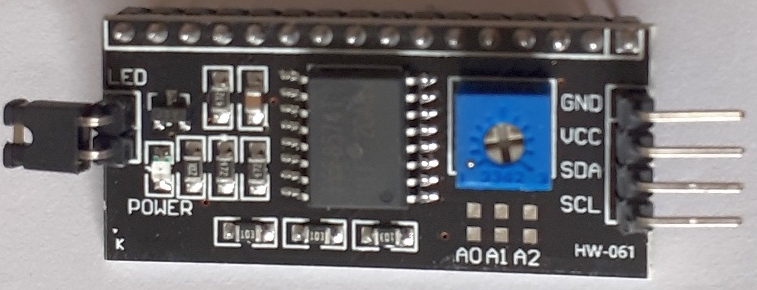

- I2C IIC Adapter serielle Schnittstelle für LCD Display 1602 und 2004

  - Datenblatt
  - Es wird mehr als nur ein Datenblatt geboten.
    Lesen, anwenden und lernen.

 Viele stolpern bei der Erstinbetriebnahme des Moduls in Verbindung mit dem dem LCD-Display über das dunkle Display.

Hier die Hilfe zur Lösung des Problems.

Mein I2C-Display-Adapter geht nicht ... Albert VuJun 22, 2018





- PCF8574/74A | NXP












  OLED

  1,3 Zoll OLED I2C 128 x 64 Pixel Display by AZ-Delivery
 - Datenblatt

  - Standard-Controller SH 1106
  - 1,3 Zoll OLED in Betrieb nehmen

  - SH1106 Datenblatt




  - Im Display-Library-Labyrinth | Make Magazin | Heise Magazine


  - What's the difference between Adafruit SSD1306 and SH1106?


  - https://github.com/olikraus/u8g2/wiki

  U8g2 is a monochrome graphics library for embedded devices


  - GitHub - olikraus/u8glib: Arduino Monochrom Graphics Library for LCDs and OLEDs

  - oled picture loop
  - Beginner’s Guide to Display Text, Image & Animation on OLEDs
  - How to Use OLED Display with Arduino | Arduino OLED Tutorial

  - U8GLIB_SH1106_128X64



To Do


  Mess- und Adapterkabel, Typ RG174 (125 cm), BNC-m/TMP-m, 162 pF "Mess- und Adapterkabel für kommerzielle Transceiver, ca. 1,25 m lang
Kabeltyp RG174, gecrimpt mit TMP-K01X-Stecker und BNC-Stecker"



- Bauelementeindustrie der DDR


  - VEB Werk für Bauelemente der Nachrichtentechnik "Carl von Ossietzky" Teltow
  - VEB Keramische Werke Hermsdorf -> TRIDELTA-Gruppe – Commitment to Excellence
  - VEB Kondensatorwerk Gera -> Chronik_75_Jahre_EKG_DE_web.pdf (electronicon.com)
  - VEB Kondensatorenwerk Görlitz -> Edi`s Seite für historische Rundfunktechnik - Papier- und Kunststoff- Kondensatoren KOWEG = VEB Kondensatorenwerk Görlitz = RFT905 VEB


- Lautsprecher


  - HP S3100-USB-Lautsprecher | HP® Kundensupport

  -  Kurzanleitung für die Installation
  - pdf_7449291_de-DE-1.pdf (hp.com)

- 2016
- USB port/adapter für DC
- 3,5 mm Audio Klinkenstecker


  To Do
  -Voltage Conditioner for the IC-703 (ad5x.com)




- Komponententester aus China
  09.01.2024, mkn

  Transistortester-Warehouse/Documentation/English/Clone-Comparison-Chart.pdf at master · madires/Transistortester-Warehouse · GitHub

  - Komponententester IT LCR-T1

  - 35795TEData.pmd (mpja.com)

  - TC1 lcr-meter transistor-tester fix - Page 1 (eevblog.com) https://www.eevblog.com/forum/testgear/tc1-lcr-meter-transistor-tester-fix/?action=dlattach;attach=460708;image

  - The TC1 Multi Function Tester Cheap and nasty or cheap and cheerful? A review #077 - YouTube
  - How to Actually Improve Accuracy of the TC1 Multi-Function Tester with Calibration Tips (youtube.com)

  - Komponententester JOY-IT LCR-T7
  - JOY-IT LCR-T7: Komponententester JOY-IT LCR-T7 bei reichelt elektronik
  - elektormagazin-lcr-t7.indd (joy-it.net)

  - Multi function tester TC1/T7 - Page 1 (eevblog.com)
    -> TableClonesEn.pdf (mikrocontroller.net)
  - Bauteiltester TC1, LCR-T7, T7-H, GM328, GM328A, - Mikrocontroller.net

  SF136 HFO 1977
  Gruppen der Stromverstärkung UCE= 1 V, Ic=10 mA

  Gruppe A    18 ...     35
  Gruppe B    28 ...     71
  Gruppe C    56 ...   140
  Gruppe D  112 ...   280
  Gruppe E  224 ...   560
  Gruppe F  450 ... 1120




Frequenz 100 Hz  1 kHz  10 kHz
Cs 45,21 μF 44,75 μF 41,4 μF
D   0,085
Q   11,7
ESR 0,5 Ω 0,3 Ω 0,27 Ω
Cp 44,43 μF
Rp 41,9 xx
     1 kHz
Cs   967 nF
ESR   2,54 Ω
Cp   967,8 nF
Rp   10,70 kΩ





Zurück  Oben

Edited on 25.03.24
