GNSS Global Navigation Satellite System



- Globales Navigationssatellitensystem

  - NAVSTAR GPS   Global Positioning System
  - GLONASS
  - GALILEO
  - Beidou


- Was sind die Unterschiede zwischen den 5 GNSS-Konstellationen? (bliley.com)

- GPS Essentials of Satellite Navigation Compendium by ublox

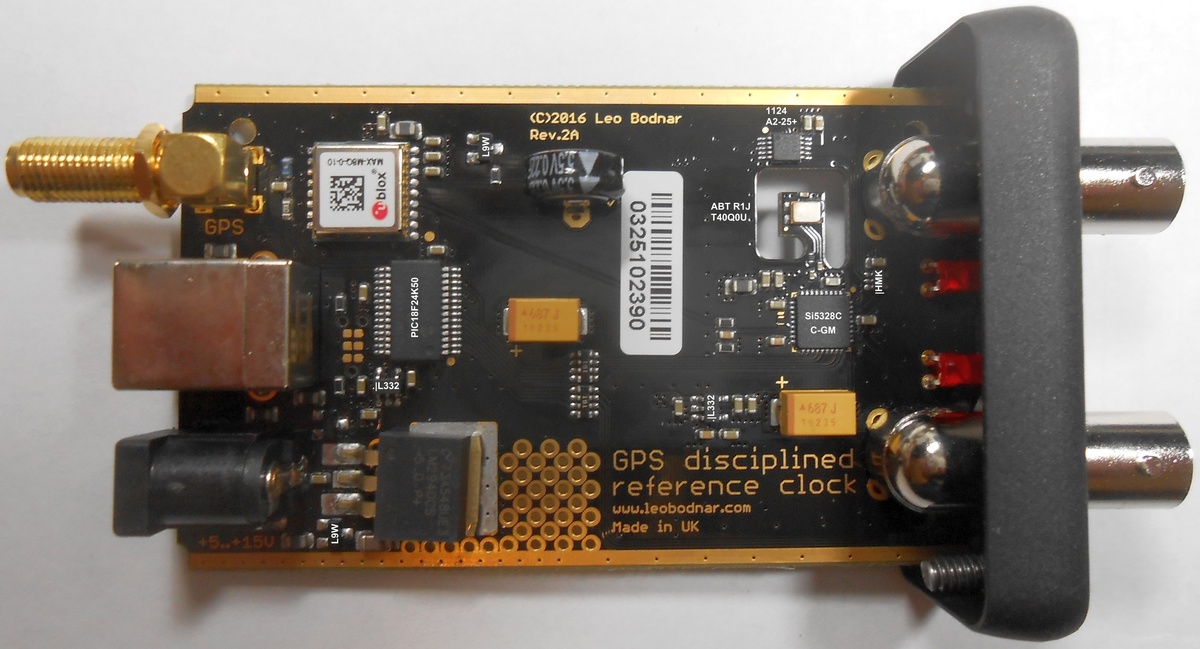

GPS Rx                GPSDO          GNSS      PLL
[09.02.2020, mkn]


- GPS-Empfangsmodule mit Schnittstellen
- das eigentliche GPS-Empfangsmodul
- GPS-Empfangsantenne


=====================================================================================================

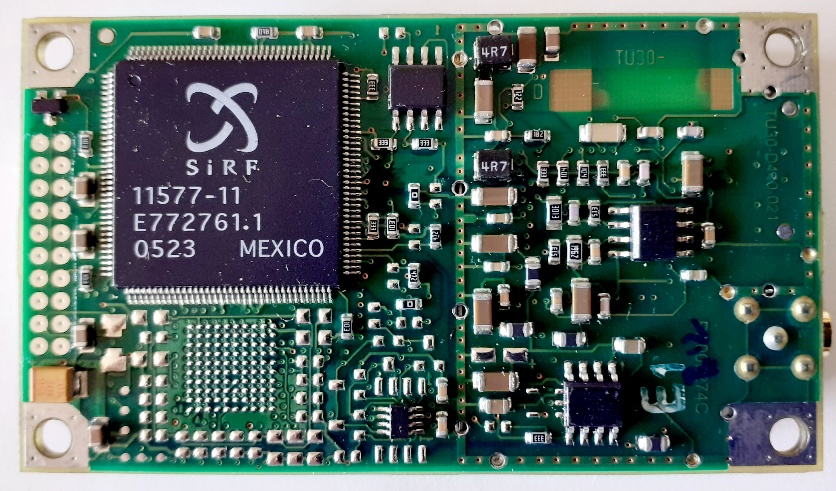

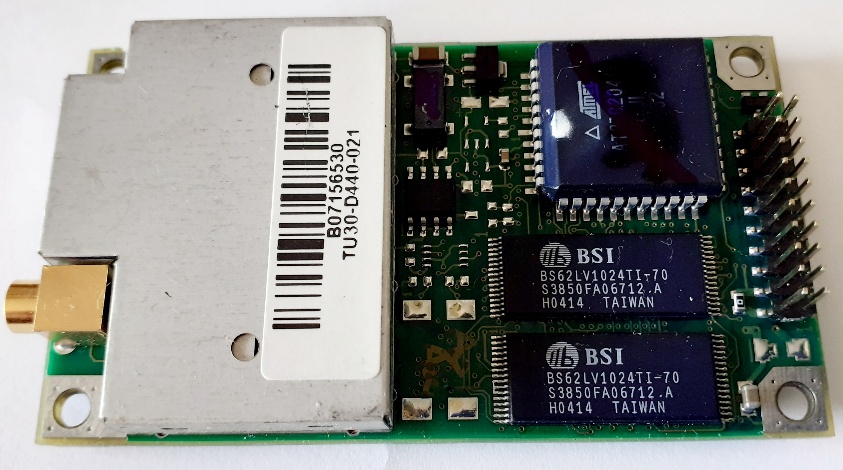

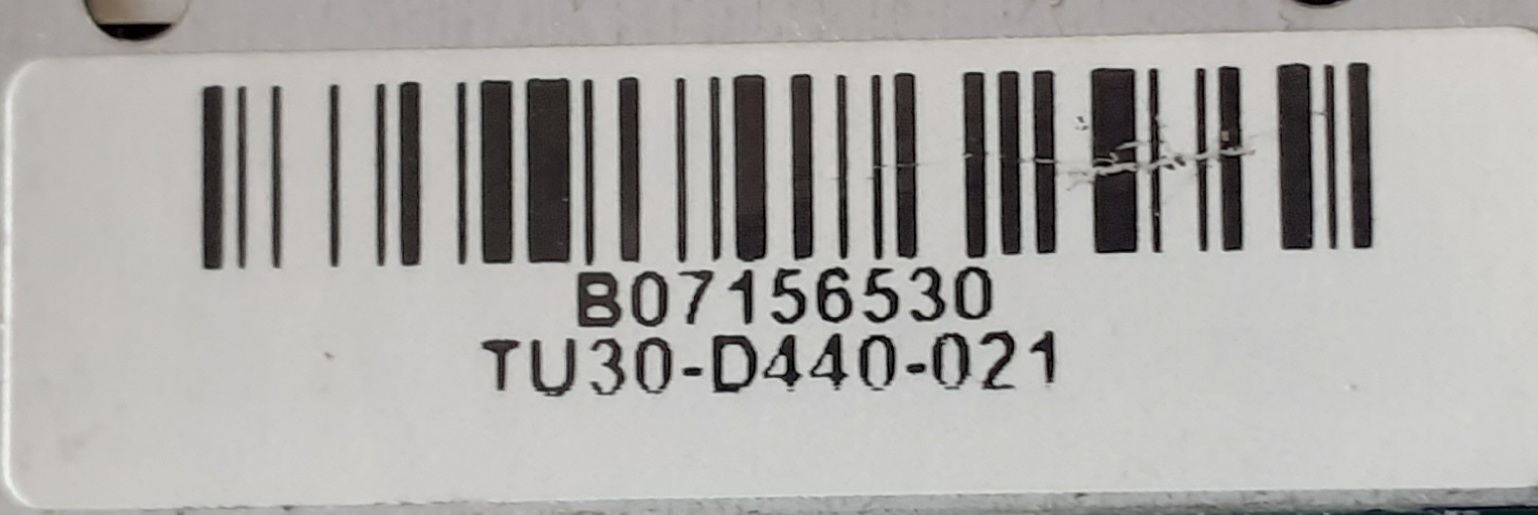

Jupiter-Modul TU30-D440-021

- 10-kHz-Signal
- 1 pps
- GPS Antenna Input: MCX-f
- 20 pins interface connector

GPS-Receiver TU30-D440-021 mit 10 kHz Signal Datenblatt - DC feed to active GPS Antenna via pin J1-1
- J1-2 for the +5 V configuration
- TTL to RS232 level converter

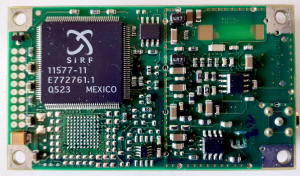

- SiRF
- SiRF Technology ehemalige Webseite im Archiv

Buchsenleiste: 2mm RM




=====================================================================================================

ublox


  - ublox


- u-blox GNSS product overview

  - sinnvolle Einstimmung auf das breite Spektrum der angebotenen GNSS Produkte
  - Hilfe zur Auswahl, was benötige ich für meinen Anwendungsfall
  - Produkt-Schlüssel
 Kosten der ublox Module
- NEO-6 series   u-blox 6 GNSS modules
- Module
 - Chip
 - ROM, Firmware
 - periphere Bauelemente
  - XO oder TCXO für Systemtakt, z. B. 26 MHz
 - Interfacing
 - ...

-> Infos
- NEO-6T / LEA-6T, u-blox 6 timing GPS modules

  - "During stationary operation GPS timing is possible with only one visible satellite"

- NEO-6 series

- Data Sheet

- u-blox6_Receiver Description Protocol Spec
- LEA-NEO-MAX-6 Hardware Integration Manual

 - LEA-6 NEO-6 MAX-6 Hardware Integration Manual

 - NEO-6M
 - 2.3.2 Pin description for NEO - 6 designs

  UART
  TxD1 20 O Serial Port 1 Communication interface, can be programmed as TX ready for I2C
  interface .
  RxD1 21 I Serial Port 1 Serial input. Internal pull-up resistor to VCC. Leave open if not used.

- u-blox NEO-6M GPS TTL Empfänger inkl. Antenne
  via Berrybase

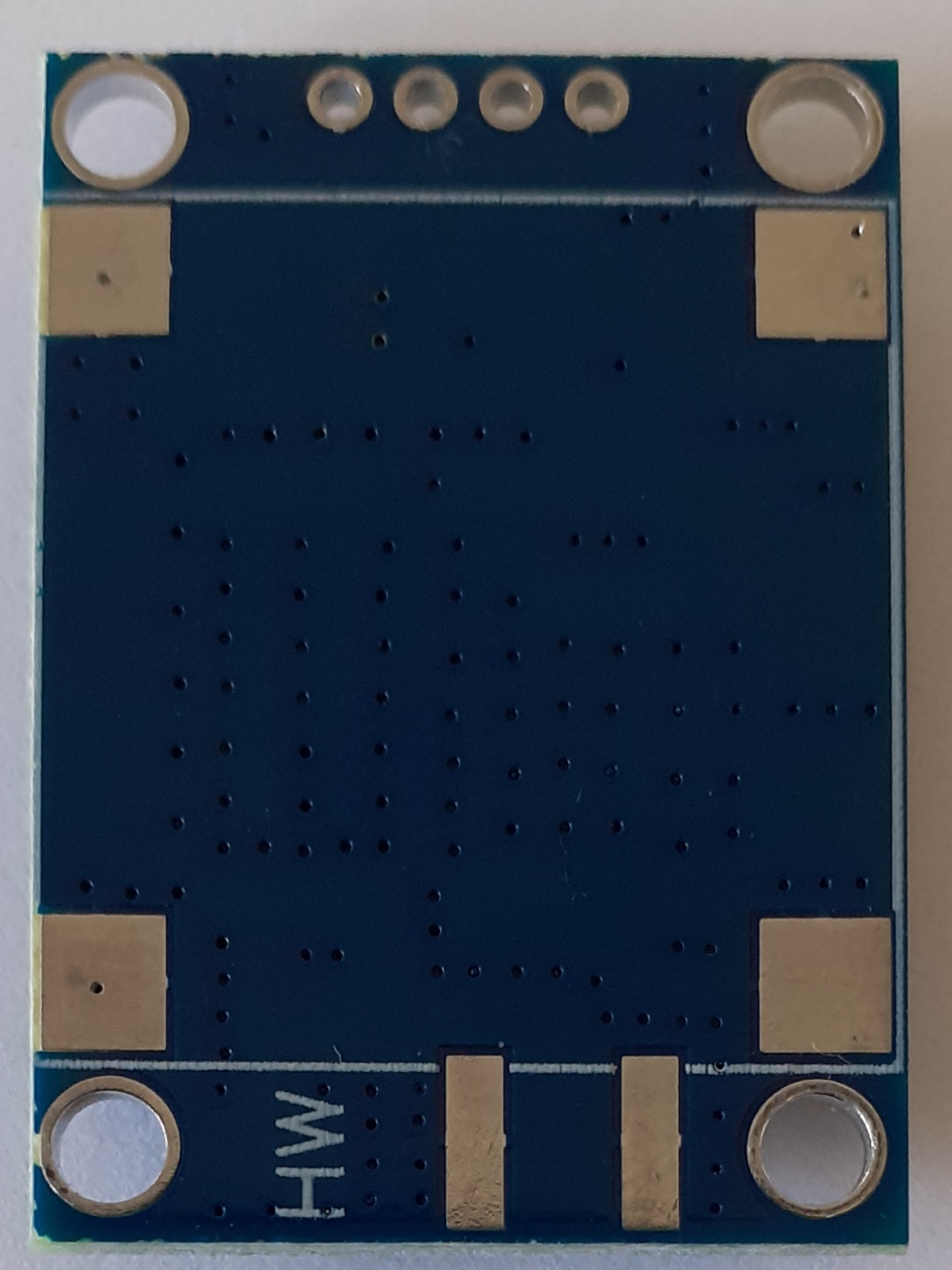

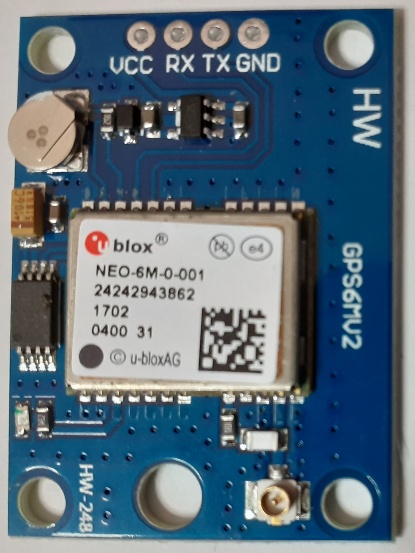

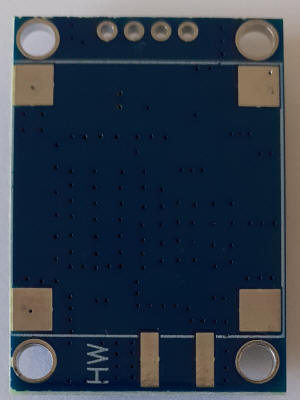

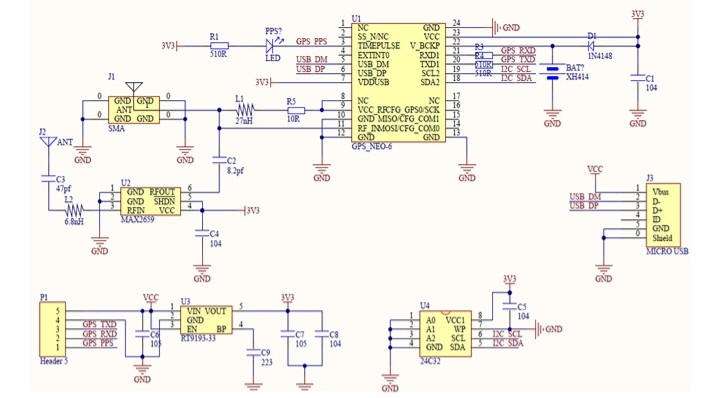

  - GY-GPS6MV2
  - Breakout Board
  - minimale Interface-Verbindungen
    - Betriebspannung

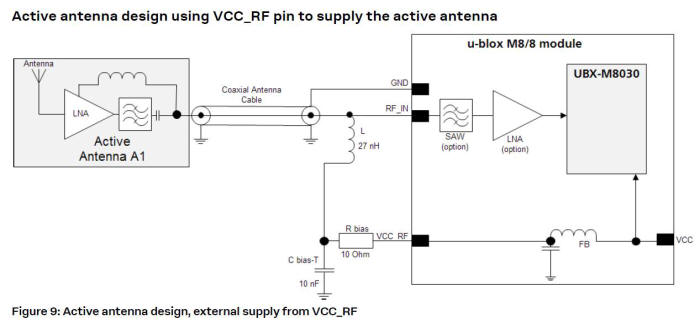

    - Antenneeingang, Versorgung aktiver Antenne
    - UART, TX, RX
  - 1 pps Timepulse LED Anzeige

[27.06.2020, mkn]

Achtung, der Markt ist interessant und so gibt es einen weiten Angebotsbereich dieser preiswerten GPS-Rx-Boards aus CN.
Was wirklich unter der Haube des Modules steckt, läßt sich letztlich im vollem Umfang nur durch Entfernen selbiger vollständig
klären.
Ein ublox Label ist schnell gedruckt und solange nur die wesentlichen Empfangsdaten benötigt werden gibt es sehr variantenreiche
Lösungen.
NEO-6M ist ein heute schon betagtes Modell, könnte sein dass Restposten sehr günstig gehandelt werden. Wir schauen hier mit den
Augen der Board-Produzenten und die erhalten mit ihren hohen Stückzahlen einen deutlich niedrigeren Preis als Otto-Normal-Verbraucher
mit seinem einen Stück.
Da das NEO-6M Board sehr gut am Markt eingeführt ist, kommt es unter NEO-6M gelabelten Modulen mitunter auch zur Verwendung von
ublox 5 und ublox 7 Chips. Aber auch chinesische Chips werden eingesetzt, wie zum Beispiel der AT6558.
...


Alles Fake?

Ja, was wird eigentlich gefakt? In der Regel das GPS-RX-Modul z.B ublox NEO-6M.
Welche varianten kann man bei Kauf erwarten?

1. Der Board-Hersteller verwendet ein original NEO-6M Modul, d. h. dies Modul käme vollumfänglich von ublox!
   Das Module kommt dann durch den Hersteller auf seinem Breakout Bord zum Einsatz. Wo liegt die Gewinnspanne?

2. Das NEO-6M -Module ist gefakt, der Boardhersteller verwendet nur den original ublox Chip 6 und die weiteren Komponenten
   des Modules werden hinzugefügt. Damit wäre die Verwendung eines ublox Modul-Labels das Board schon ein Fake-Produkt.
   ublox kennt die Situation und hat sich unter anderem hier geäußert.

   Counterfeit products and u‑blox brand misuse by ublox

   fake or real Neo6m

3. Der Boardhersteller verwendet alternative Chips wie ublox 5, ublox 7 oder gar AT6558 aus CN







  Google ublox+neo+6+fake


 System
 TIMEPULSE 3 O Timepulse Signal Configurable
 Timepulse signal (one pulse per second by default). Leave open if not used.

  u-blox 6 Receiver Description Including Protocol Specification



- 11 Timepulse
"u-blox GPS receivers include a Timepulse function providing clock pulses with configurable duration and frequency.
The UBX-TIM-TP message provides time information for the next pulse, time source and the quantization error of the output pin. "

In order to get the best timing accuracy with the antenna, a fixed and accurate position is needed.
Once the receiver is in timing mode, the dynamic model does not influence the timing accuracy.

- 11.3 Configuring Timpulse with UBX-CFG-TP5
- 31.24.3 Get/Set TimePulse Parameters


=====================================================================================================

Google ublox timepulse frequency setup

- https://portal.u-blox.com/s/question/0D52p00008HKCD6/configuring-timepuls-of-neom8n

- Timing_AppNote_%28GPS.G6-X-11007%29.pdf

- precision-timing-and-reference-frequency-0

- /white-paper/accurate-timing-iot

- g4zfq radio/u-blox_neo-6-7

- NEO-7 series   u-blox 7 GNSS modules

  - NEO-7N-0-002 U-Blox  digikey

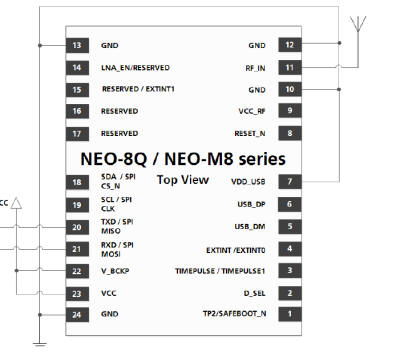

- NEO-M8 series   u-blox M8 GNSS modules


- u-Blox_NEO-6-7 by G4ZFQ
-> softrock40
 - softrock40/search?q=neo-6
   - Re: Really cheap reference receiver [1 Attachment]
     by Warren Allgyer 9V1TD


 - Using and programming a NEO-6 GPS receiver module
  - http://ecksteinimg.de/Datasheet/Microduino/MD02025/Microduino_GPS.pdf




=====================================================================================================

Wer weiß schon was wirklich drin ist?




- MIC5219, 500 mA Peak Output LDO Regulator Markierung LG33

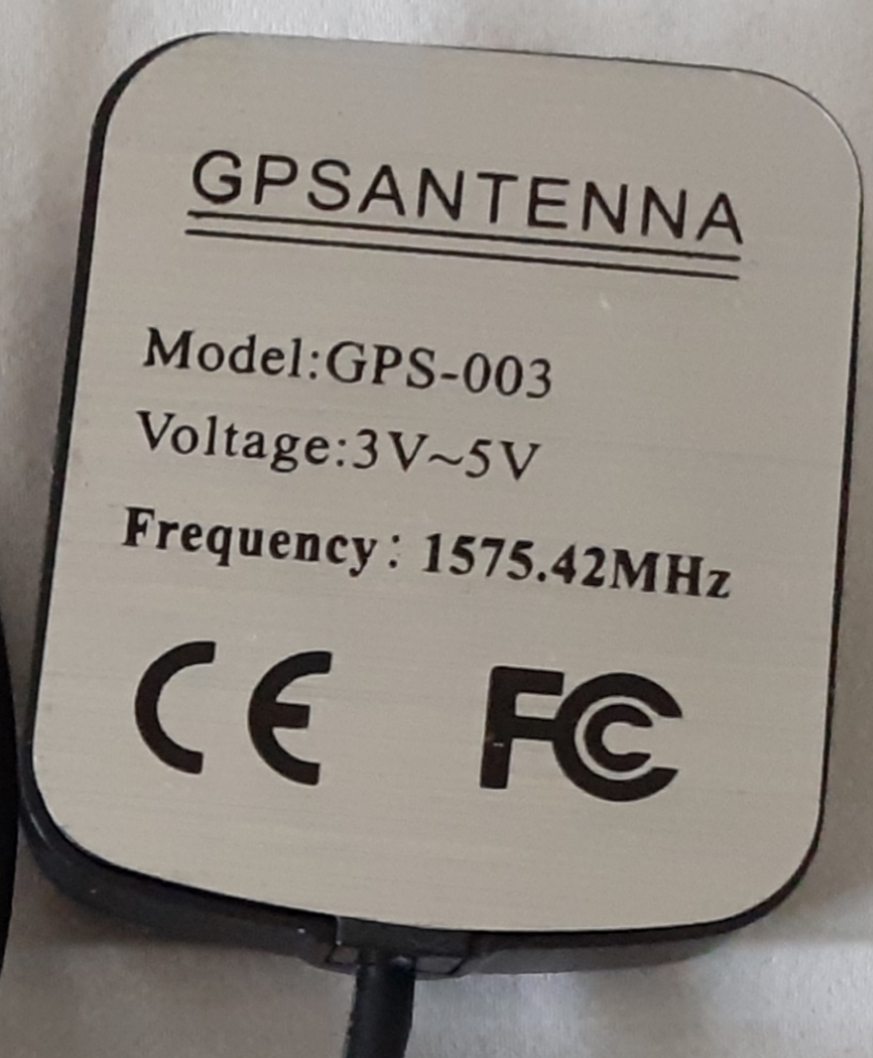

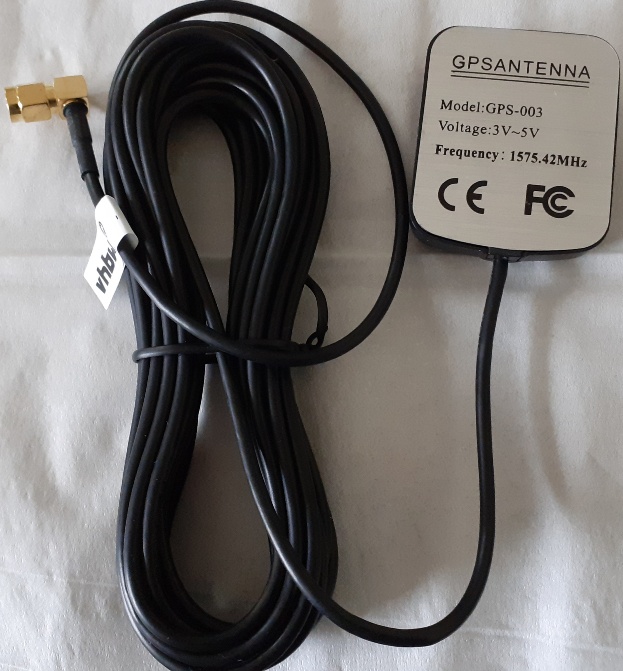

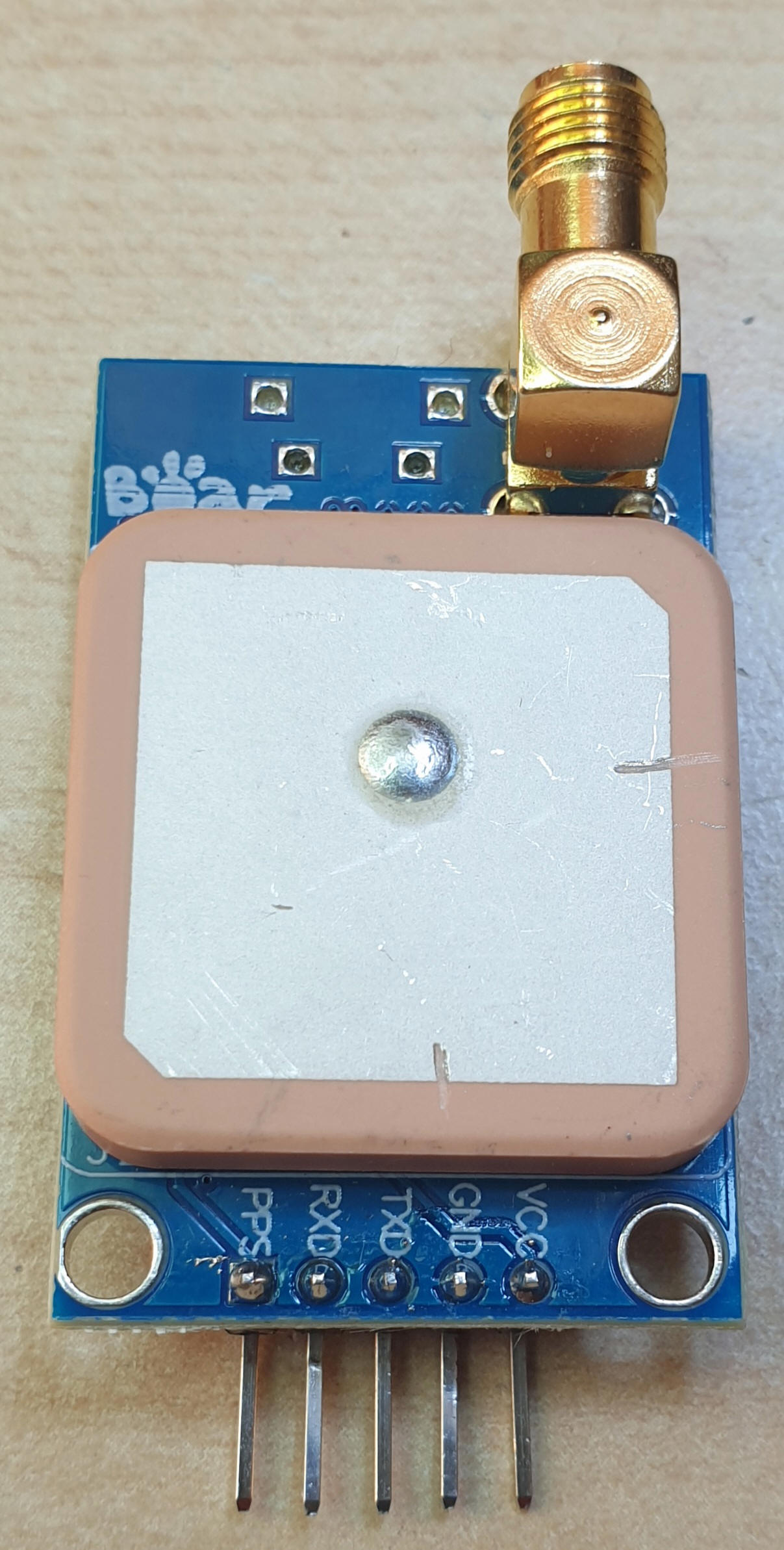

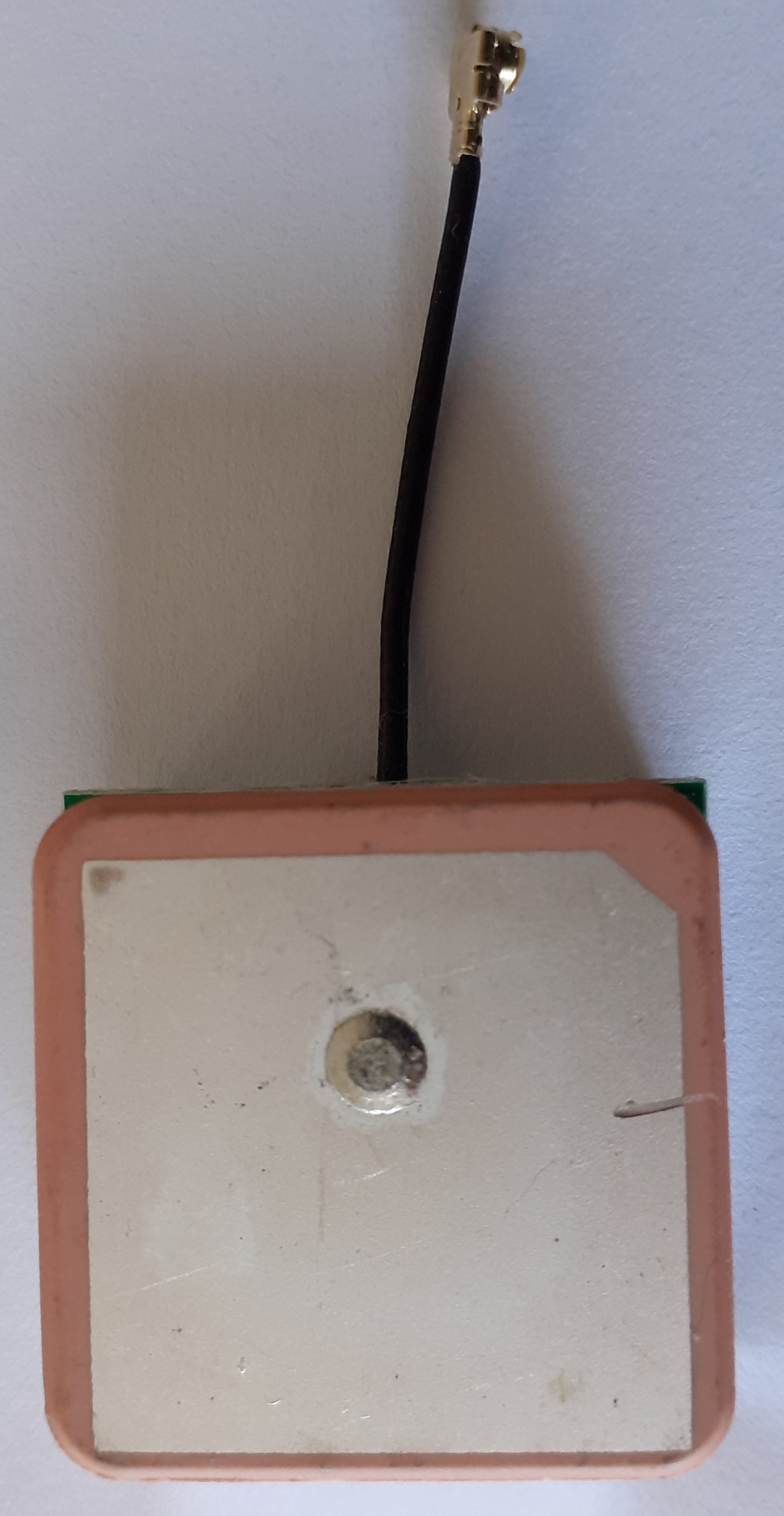

        - Patch Panel Antenne, aktive Ausführung mit Vorverstärker Bild einer geöffneten Antenne
- Bodenabschirmung entfernt

- u-Blox_NEO-6-7
[DE]
- http://www.ra3apw.ru/proekty/ublox-neo-7m

[DE]

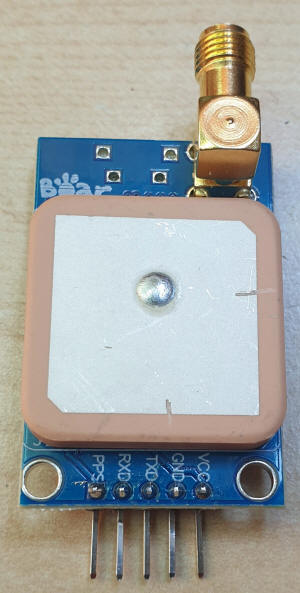

- NEO-7M GPS Module Built-in Data Memory with Antenna and USB2TTL Replace NEO-6M
Bestellt: 09.02.20
Lieferung: zwischen Do, 13. Feb. und Di, 25. Feb.
"NEO-7M GPS Module Built-in Data Memory with Antenna and CH340G USB to TTL module + cable -
Descriptions: Using the NEO-7M module , comes with high gain active antenna
Supports GPS GLONASS ( Russian navigation system )
BaudRate: 9600
Come with IPX interface, you can connect many other active antenna
Built- in rechargeable backup battery , can be powered down to save ephemeris data to achieve hot start
Features:
Interface features :TTL level compatible with 3.3V/ 5V systems
Reception characteristics : 56 channels , GPS L1 (1575.42Mhz) C/A code , SBAS:WAAS / EGNOS / MSAS Positioning accuracy : 2.5mCEP (SBAS: 2.0mCEP)
Update rate :Maximum 10Hz ( default 1HZ)
Acquisition Time : Cold start : 27S ( fastest )
Hot start : 1S Tracking Sensitivity : -162dBm
Acquisition sensitivity ( cold start ): -148dBm
Oscillator : TCXO (+/- 0.5PPM) Falsche technische Angaben, ein NEO-7M verwendet nur einen XO!
Communication Protocol : NMEA ( default ) / UBX Binary
Serial communication baud rate : 9600
Speed limit : 500m / s
Height restriction : 50000m
Working temperature : -40 C to 85 C
Operating voltage : 2.7V-5.0V (VCC pin input )
Working Current : 35mA
TXD / RXD Impedance: 510 ohm
Connection instructions: (take MCU for example )
VCC: pick 3.3V / 5V
GND: to GND
TXD: pick MCU.RX
RXD: pick MCU.TX
PPS: pick MCU.IO clock pulse output ( do not connect )
Useful link:
Connecting a Parallax GPS module to the Arduino:  http://playground.arduino.cc/
Tutorials/GPS Arduino
TinyGPS Library:
- http://arduiniana.org/libraries/tinygps/
- http://arduiniana.org/libraries/tinygpsplus/
- Package Contains:
   1pc x NEO-7M GPS Module with antenna Free gift (USB to TTL, CH340G chip) "

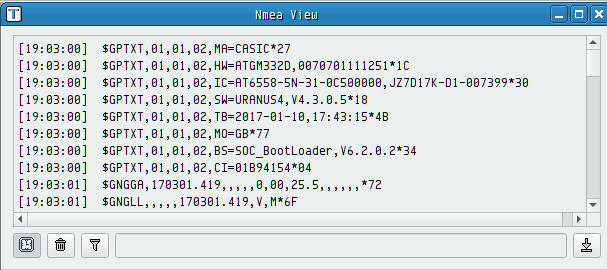

Was wurde angeboten?
Geliefert wurde eine Baugruppe mit einem Fake-Modul!

- Pigtail Kabel IPEX > SMA female ipex-zu-sma-female-pigtail-kabel.html
- Berrybase


- Connecting a Parallax GPS module to the Arduino

- Arduino: showing information from a GPS on a LCD

  - generating a Google maps url
  -
  - logic analyzer
Man(n) ist nie zu spät!

Make: 2013/arduino_gps/microcontroller_pack.pdf

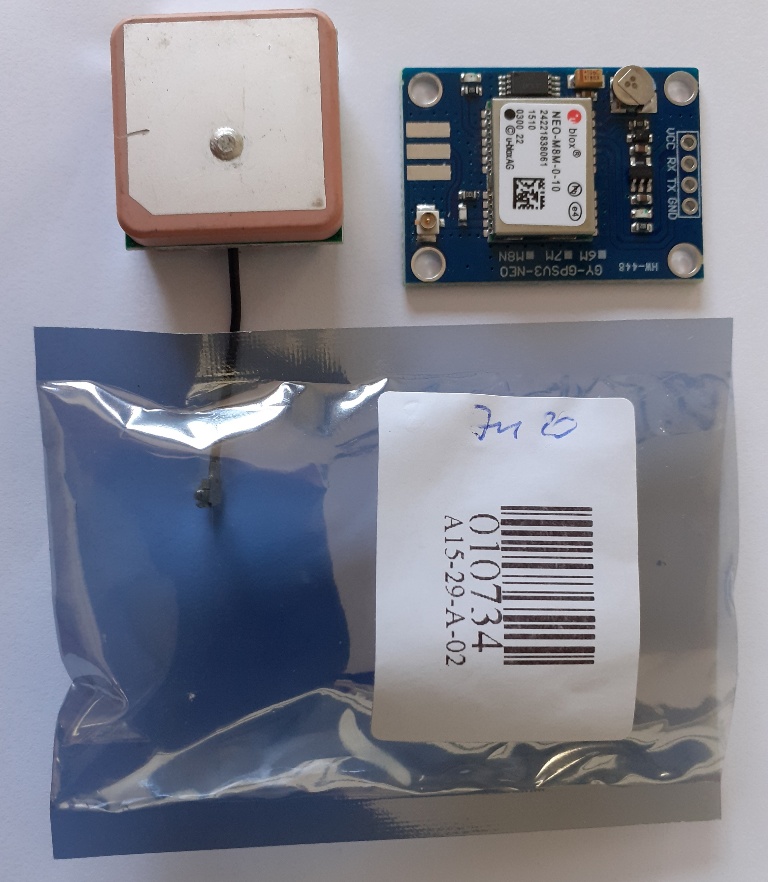

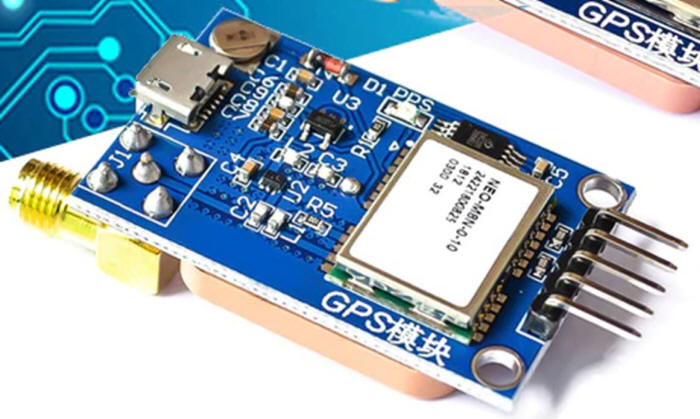

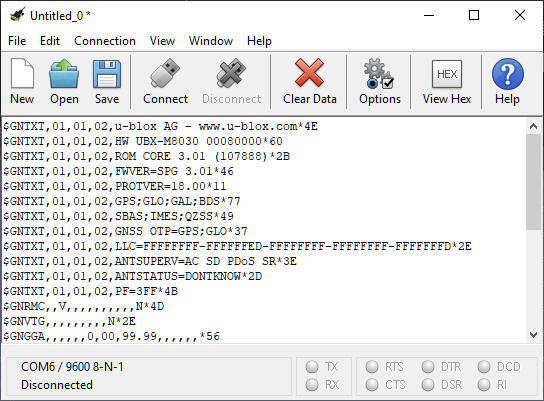

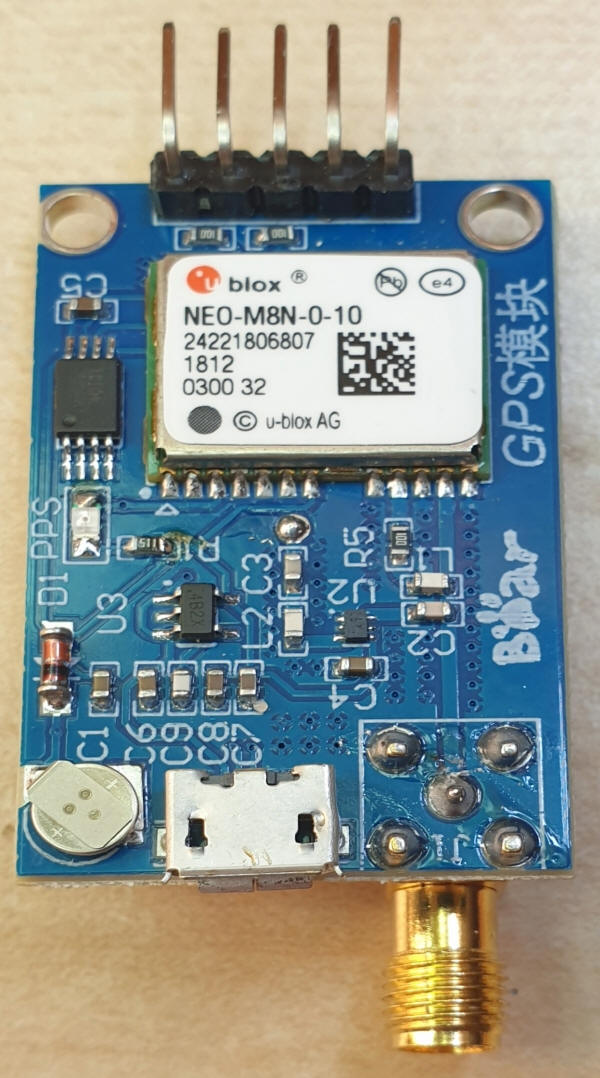

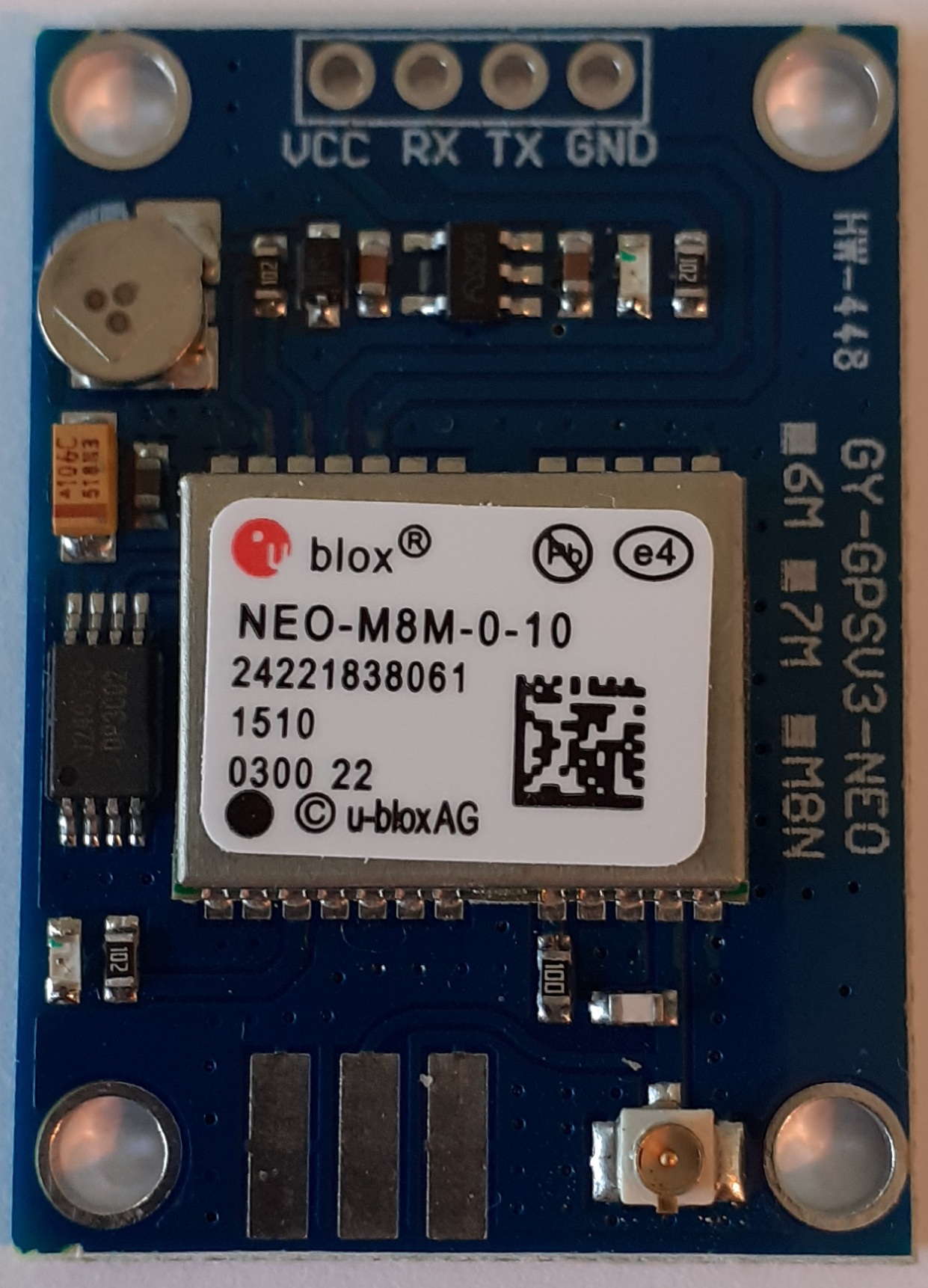

- GYGPSV3-M8N
   Flight Controller NEO-M8N GPS Module Arduino EEPROM APM 2.5 Antenna
- ebay --> GYGPSV3-M8N

- u-blox 7 to u-blox 8/M8 Software



=====================================================================================================

- Configuring timepuls of NEO-M8N
  - "From u-blox-6 to u-blox-8 the TimePulse configuration message have been changed:"
  - "For u-blox M8 receivers the time pulse output is now aligned to UTC by default rather than GPS Time as implemented in u-blox 7"
  -> u-blox 8 / u-blox M8 Receiver Description Including Protocol Specification


  -> GPS-based Timing Considerations with u-blox 6 GPS receivers Application Note

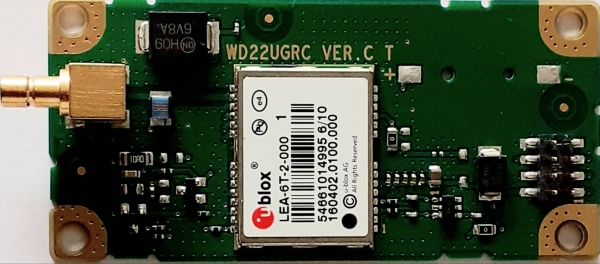

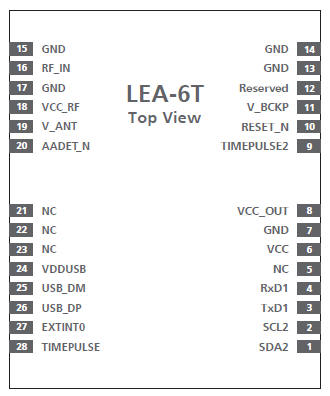

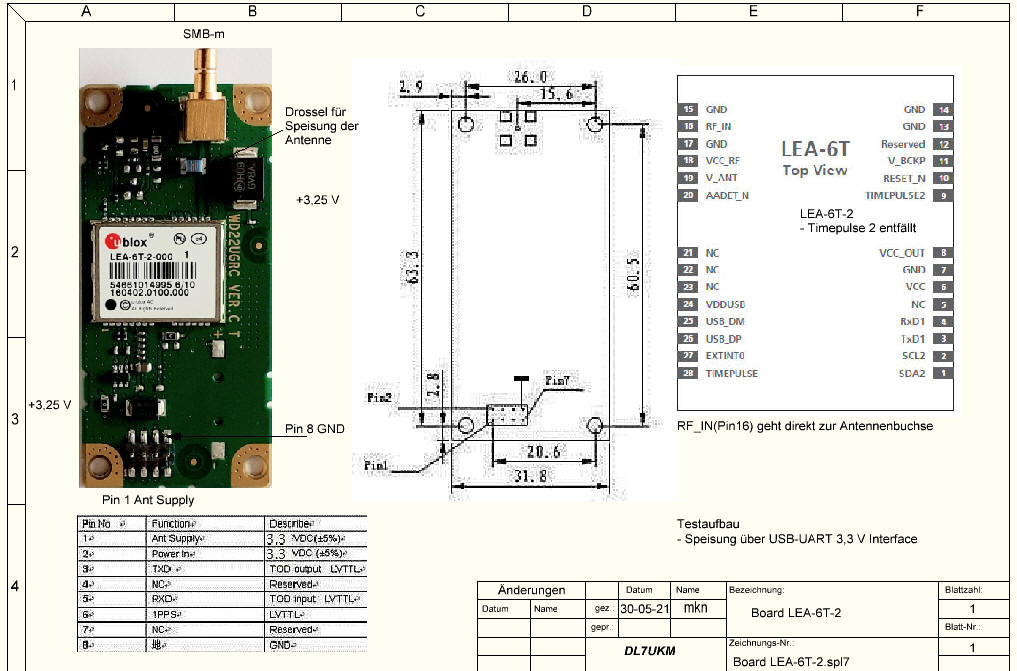

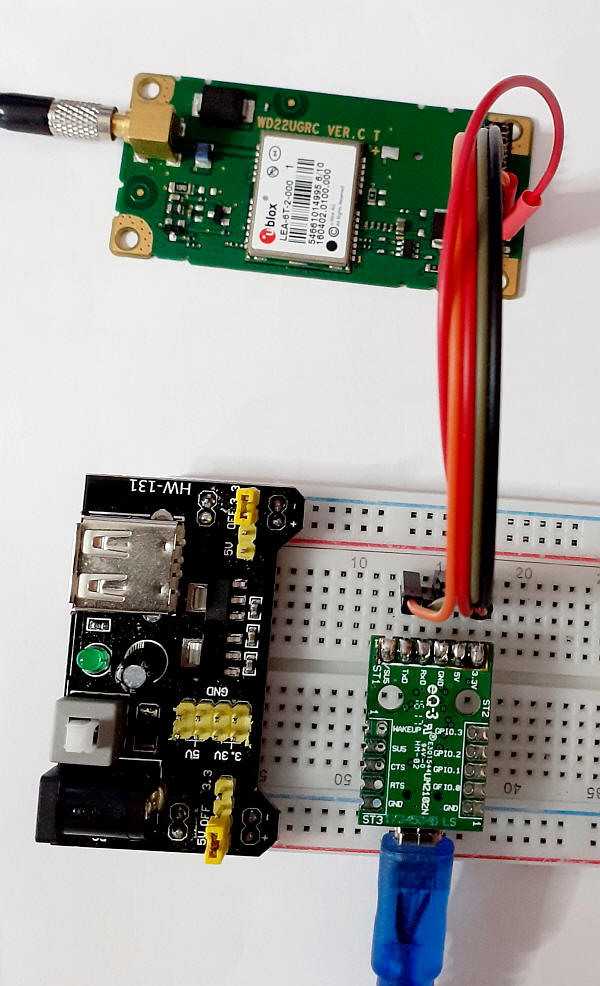

      - LEA-6T




- Julian's Postbag: #50 - Ublox Neo-7M GPS Module, Arduinos
- UART GPS NEO-7M-C (B)

- https://github.com/loginov-rocks/UbxGps


-

=====================================================================================================

- USB-UART-Modul by Box73, 4,00 €, 12.02.2020
 - mit dem Chip CP2102N
 - schnittstellen, UART, USB. 2.0
 - Abmessungen:   21,2 x 15,6 x 6 mm
 - Bild
 - mitgeliefert wird eine Lötstiftleiste

 - Anwendung: Verbindung und Kommunikation zwischen seriellen Schnittstellen
   - Verbindung des Laptop, PC, Rechners mit USB 2.0 Anschluß und einer seriellen Schnittstelle UART eines Gerätes, z.B. GPS-RX NEO-6M





- usb-2-0-kabel-a-stecker-auf-a-buchse-5-0-m-ak-669-5-0


USB TO TTL HW-597  Gab es als Zugabe zu NEO-7M GPS Module Built-in Data Memory with Antenna and USB2TTL Replace NEO-6M

CH340 USB to TTL (Serial) HW 597 Converter Module

A simple USB to serial converter with selectable voltage through a jumper.
Specifications: 3.3V-5V TTL voltages Converts TTL logic levels to computer RS232 levels Power supplies: 5V, 3.3V, GND (min) RX (3.3V-5V) TX (3.3V-5V)
Google
- https://cdn.sparkfun.com/datasheets/Dev/Arduino/Other/CH340DS1.PDF

- USB to UART Bridge Controller CH340
  - Downloads

  - USB to Multiple UART Application


UART Splitter ???


=====================================================================================================

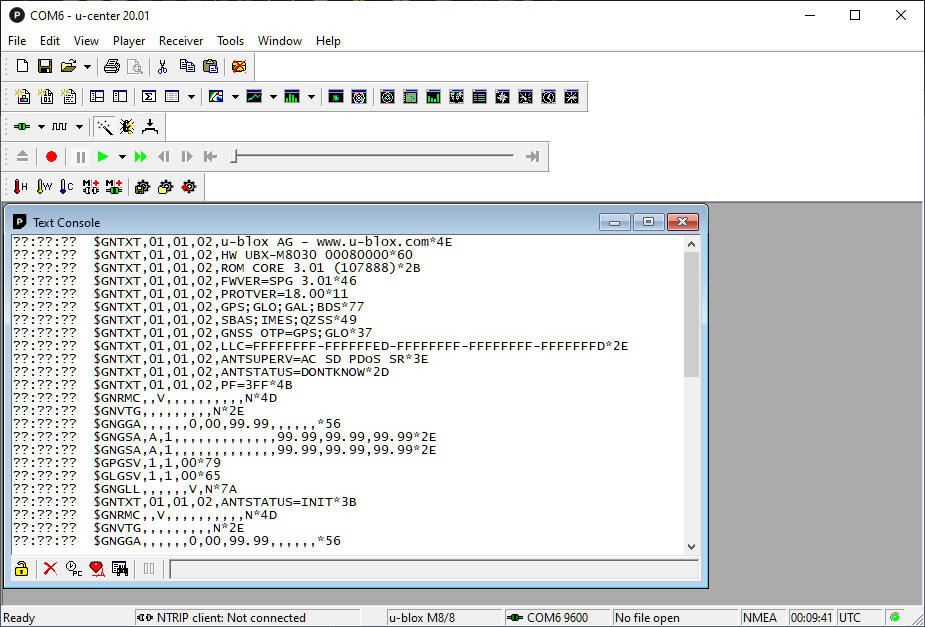

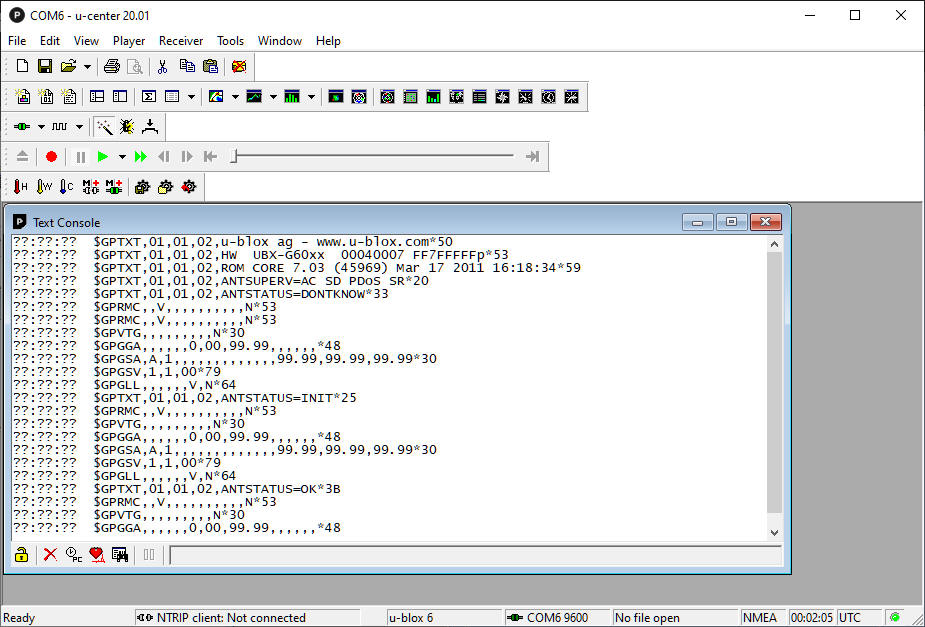

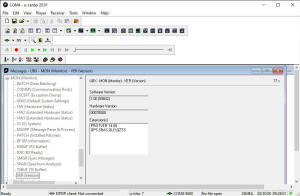

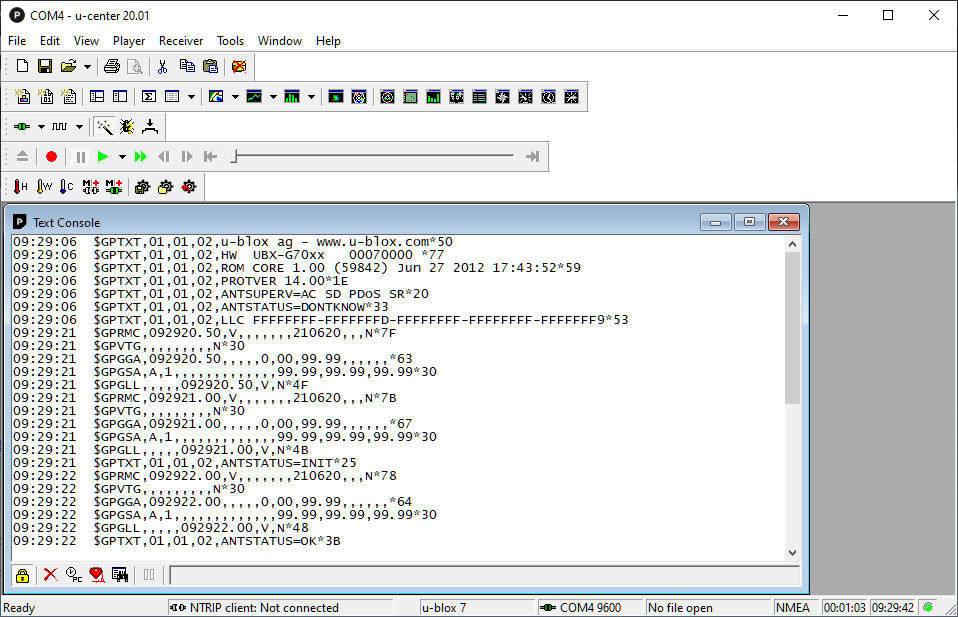

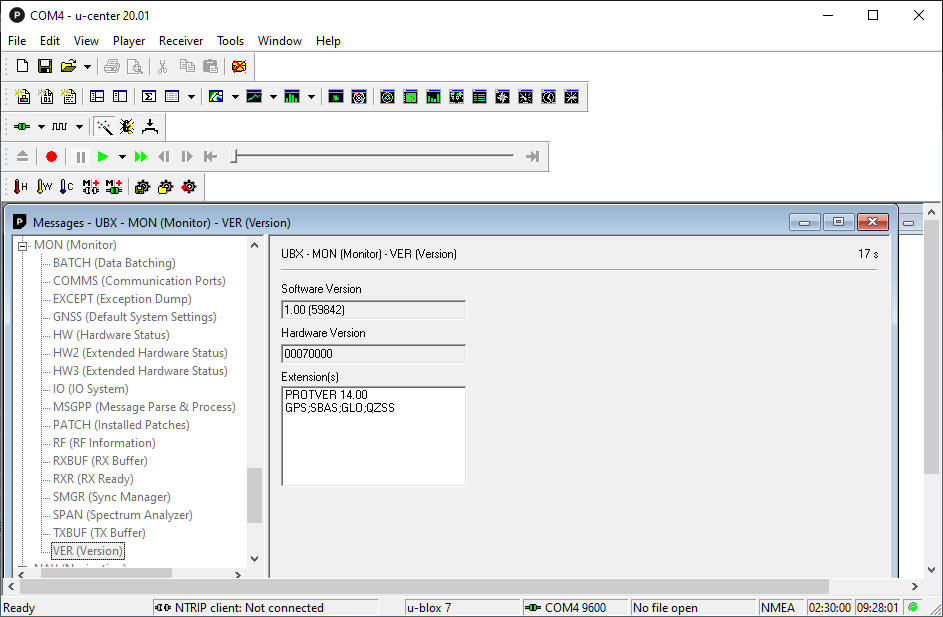

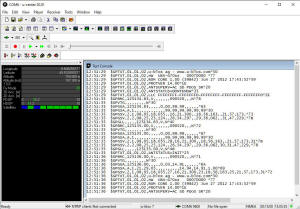

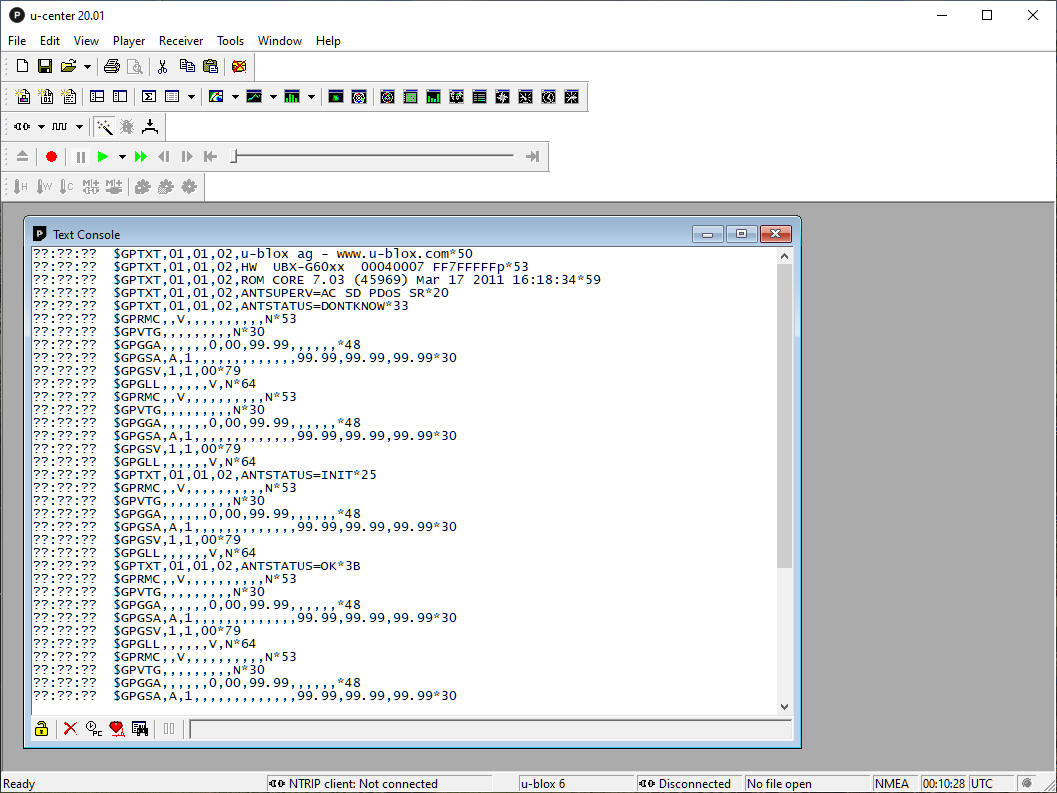

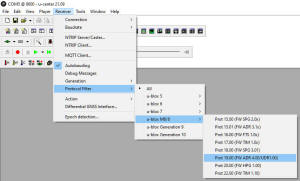

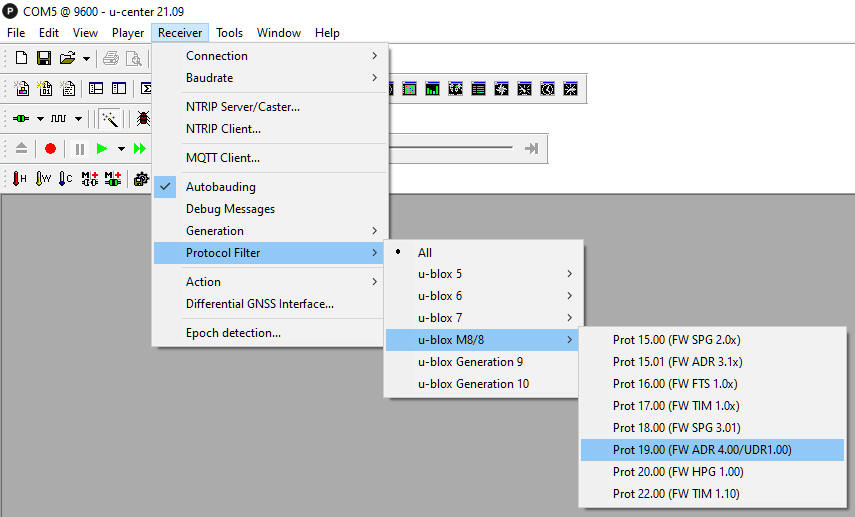

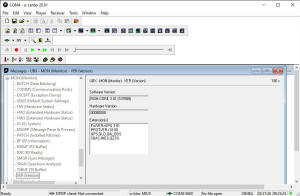

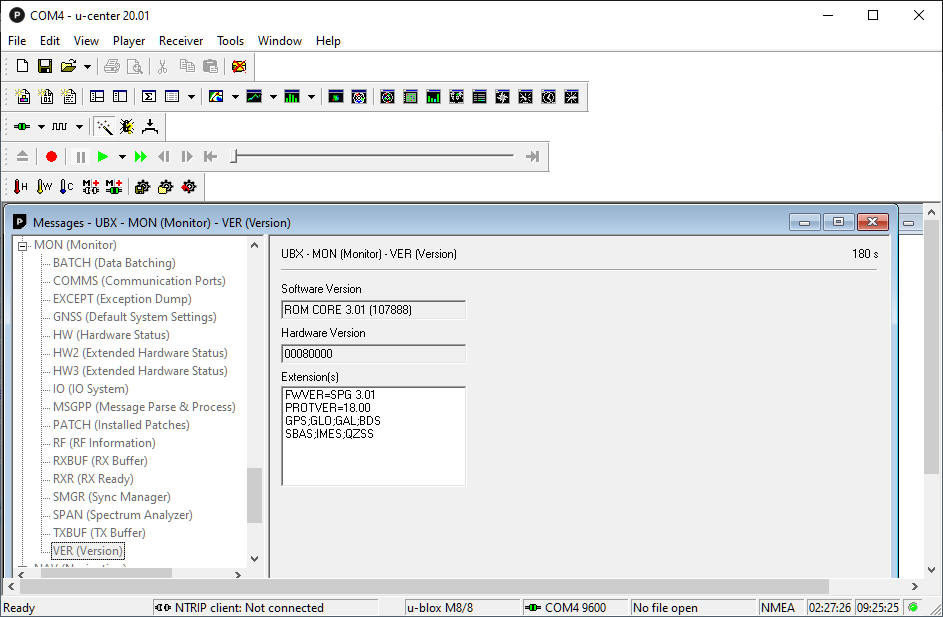

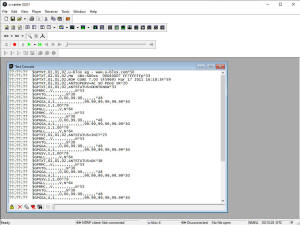

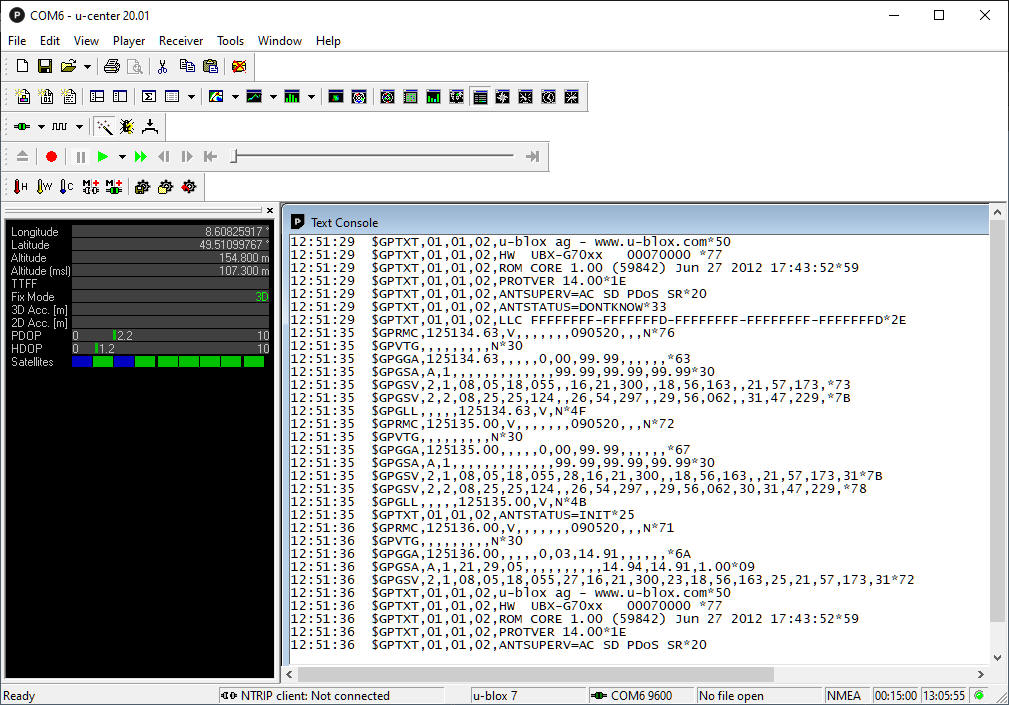

--> ublox u-center




=====================================================================================================

- NAVILOCK 60447 GNSS GPS Engine Module, u-blox, TTL PPS  Reichelt
  - NAVILOCK
  - verwendet wird ein u-blox UBX-G7020-KT GPS PPS Engine Chip
  - Bilder, zeigen auch einen Blick aus Innenleben des Moduls
  - Datenblatt [DE], [EN]
  - Handbuch



=====================================================================================================

Configurable Timepulse frequency range
- Configurable Timepulse frequency range  NEO-6G/Q/M/P/V     NEO-6T
                                                               0.25 Hz to 1 kHz    0.25 Hz to 10 MHz
Datenblatt
- Datenblatt, die Realität, verkauft man sich unter Wert
- 1 pps und/oder der interne Frequenzgenerator
"11.2 Timepulse Configuration (u-blox 6)
u-blox 6 receivers provide one or two (e.g. LEA-6T) TIMEPULSE pins delivering a Timepulse (TP)
signal with a configurable pulse period, pulse length and polarity (rising or falling edge). Check
the product data sheet for detailed specification of configurable values."



=============================================================

- Die ublox GPS-RX NEO-6M, NEO-7M, NEO-M8M, ... als Signalgenerator


  - TiP
  - Interner Aufbau
    48-MHz-NCO wird mit GPS synchronisirt
    - Auslassen oder hinzufügen von Impulsen
    - Jitter
    - 48 MHz entsprechen einer Periodendauer von  20,8333333333333... nS
   - der Timepulse wird durch Teilung generiert
   - Achtung, nicht ganzzahlige Teilerverhältnisse erzeugen zusätzlichen Jitter





- Programmierbarer Oszillator bis 24 MHz -optional GPS-stabilisiert by Stephan Braun - DJ5AM

  FUNKAMATEUR 2021, H. 9, S. 710-711





=====================================================================================================


- Display: HD44780 2004 LCD Display Bundle 4x20 Zeichen mit I2C Schnittstelle für Arduino



 - Beschreibung by AZ Delivery

 "Dieses 20x4 LCD Modul mit einem integriertem HD44780 Controller ermöglicht die Darstellung
  von 20x4 Zeichen in weißer Schrift auf blauem Grund.
- 4 Zeilen zu je 20 Zeichen
- Blaues Backlight / Hintergrundbeleuchtung
- Abmessungen: 98x60x12mm 5V Versorgungsspannung

Die Ansteuerung des Displays erfolgt beispielsweise über ein Arduino, Raspberry Pi, o.ä.
Der Anschluss des Display kann direkt an die GPIO Ports des z.B. Arduinos erfolgen.
Die Belegung der 16 Kontakte sieht wie folgt aus:
VSS: GND (Masse)
VDD: +5V Versorgungsspannung
V0: Kontrastspannung, diese kann zwischen 0V und 5V liegen
RS: Register, Auswahl 0:Befehlsregister 1:Datenregister
R/W: 1:Read/0:Write
Kontakte[Anschlüsse, mkn]
E: Enable
D0: Datenleitung
D1: Datenleitung
D2: Datenleitung
D3: Datenleitung
D4: Datenleitung
D5: Datenleitung
D6: Datenleitung
D7: Datenleitung
A: Anode der Hintergrundbeleuchtung
K: Kathode der Hintergrundbeleuchtung"



-
I2C IIC Adapter serielle Schnittstelle für LCD Display 1602 und 2004

- muss auf das Display-PCB aufgelötet werden
- Reduktion der Verbindungsleitungen auf 4
- Datenblatt
- Arduino UNO Schematics
- Arduino Libraries

-



- Mein I2C-Display-Adapter geht nicht ...
  - Kontrast-Einstellung
  - Auswahl der Adresse
  - Bibliothek i2cdetect von Mike Causer
    -  hilft die I2C-Adressen von angeschlossenen Modulen zu finden


 - https://playground.arduino.cc/Main/I2cScanner/
 - First Steps with the Arduino-UNO R3 and NANO | Maker, MakerED, Maker-Spaces, Coding | LCD1602-I2C | Tips

=====================================================================================================

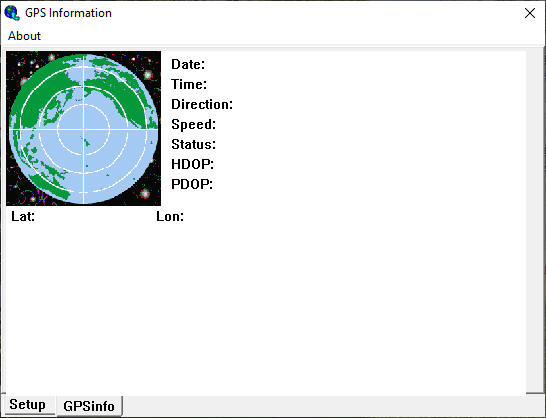

Software F1CJN

- Anpassung and NEO-6M [GY-GPS6MV2]gelingt
- Sekundenanzeige: Anzeige springt ab und zu, 1 Sekunde wird übersprungen, nur in der Anzeige


- entgegen dem Datenblatt ist auch 10 kHz möglich,
  was ist eigentlich drin im Kästel  chen mit dem
  ublox-Aufkleber?
- ein Anfänger studiert den Code, ein Versuch der Interpretation folgt asap...

  - Little-Endian-Format


  Big-Endian und Little-Endian


- GPS-Koordinaten am LCD ausgeben
  - Kommentare beachten!


- GPS Monitor für Geo-Cacher by Tobias Kuch, Feb 16, 2020
   - Kommentare beachten!



- My GPSDO project -> Leo Bodnar Mini precision GPS reference clock teardown
    - Bild vom Innenleben
    - http://www.microchip.com/wwwproducts/en/PIC18F24K50
    - https://www.silabs.com/documents/public/data-sheets/Si5328.pdf
    - https://www.u-blox.com/en/product/max-m8-series
  - OCXO mit (fast) beliebiger Frequenz mit GPS disziplinieren
  - > LEO Bodnar GPSDO  Innenleben 2016 Rev, "A

     - GPS RX: Max-M8
     - TCXO
     - Si5328C
- ebay u-blox LEA-6T GPS module teardown and initial test by Gyro

- My u-blox LEA-6T based fast locking GPSDO [experiment] by Gyro im EEVblog Electronics Community Forum

  - uBlox LEA-&T
  - 74HC4046
  - PC1
  - Loop Filter 30s
  - Schaltplan

 - PLL





- LNB Locking - BATC Forum


- Simple GPS Disciplined Reference  by ZL1BPU

- A look at my Symmetricom GPSDO / 10MHz reference (OCXO + Furuno receiver) - Page 2

- signal generators – Daniel Estévez


- GPS Monitor für Geo-Cacher by Tobias Kuch [16.02.2020, mkn]

- NEO-6M


- Time: GPS-Time pus 1 Stunde
- Datumswechsel bei 24 Uhr überprüfen?


- Locked Oscillator Sources for Microwave Use Andy Talbot G4JNT
- ADF4351 driven by an Arduino, March 7, 2016

- http://forum.vhfdx.ru/eteo-teato/f1cjnadf5355-arduino-lcdshield/


- ADF4110 Single, Integer-N, 550 MHz PLL With Programmable Prescaler And Charge Pump

Analog Design Tool: ADIsimCLK™

=====================================================================================================

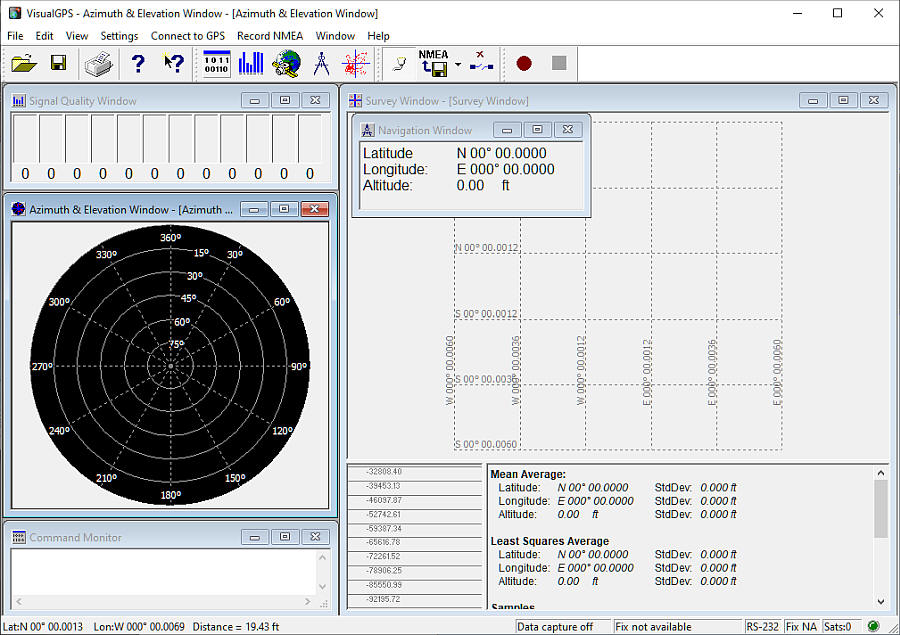

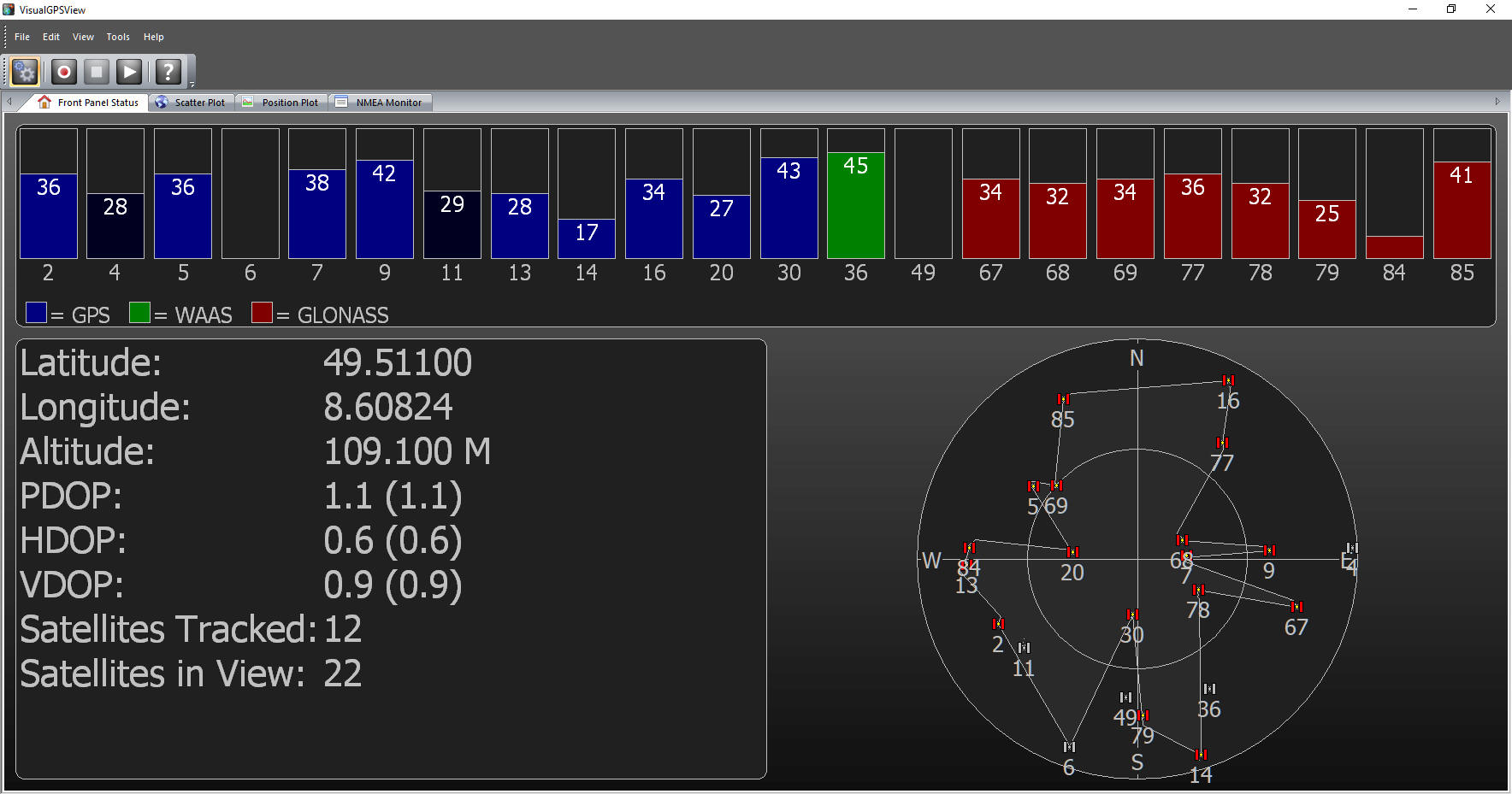

GPS-Monitoring

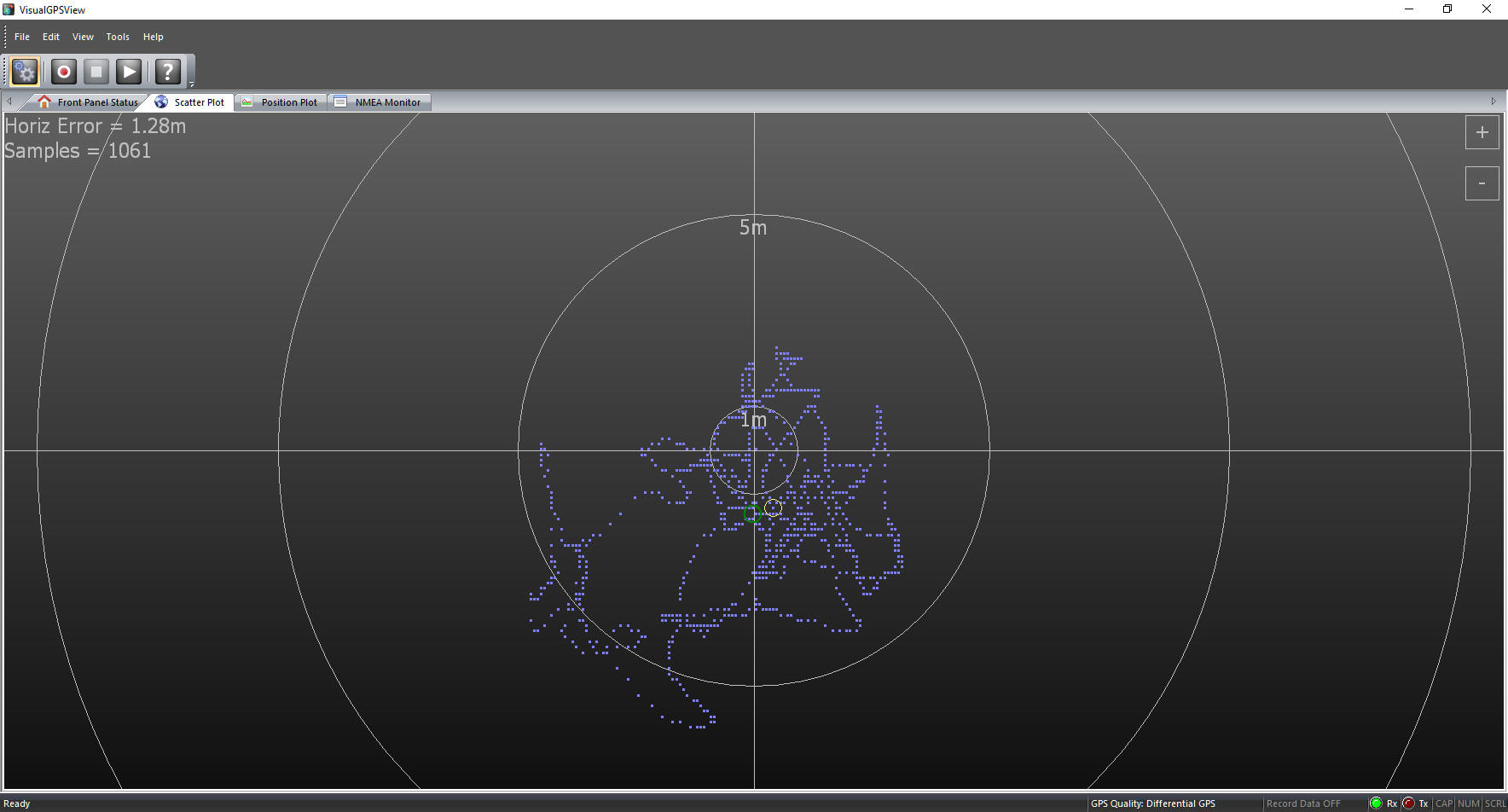

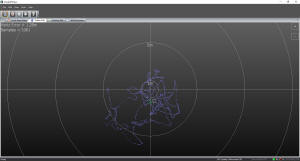

-VisualGPS, LLC



sGPSDO: NEO-M8M
Nutzung der SW: SoftwareSerial-Bridge-sGPSDO

VisualGPS dekodiert die folgenden NMEA 0183 Datensätze:

 - GPGGA und GLGGA
 - GPGSA und GLGSA
 - GPGSV und GLGSV

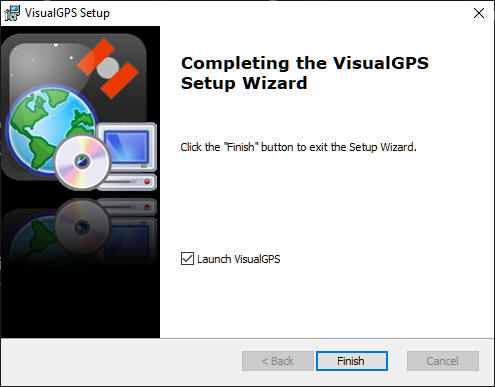

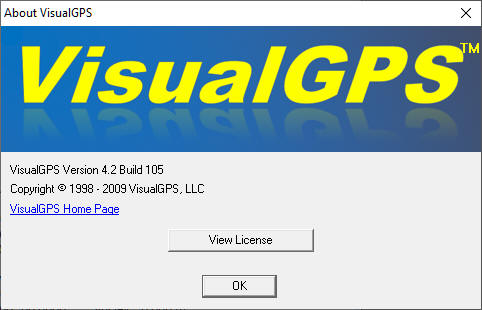

- VisualGPS (Legacy)

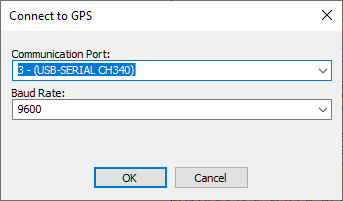

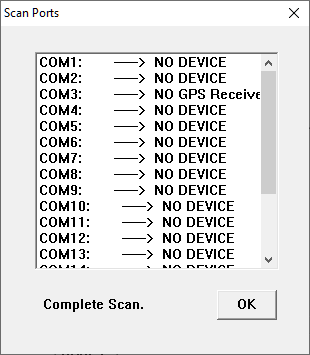

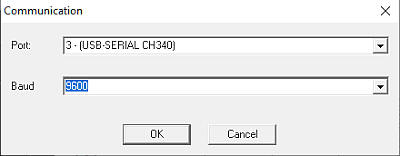

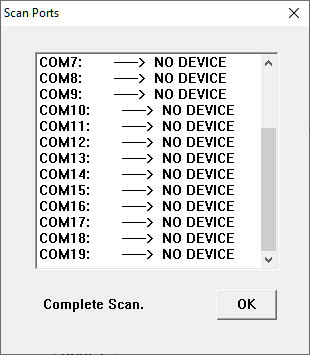

Connect to GPS








=====================================================================================================

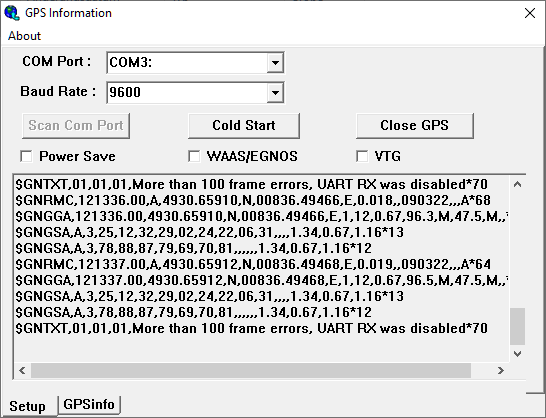

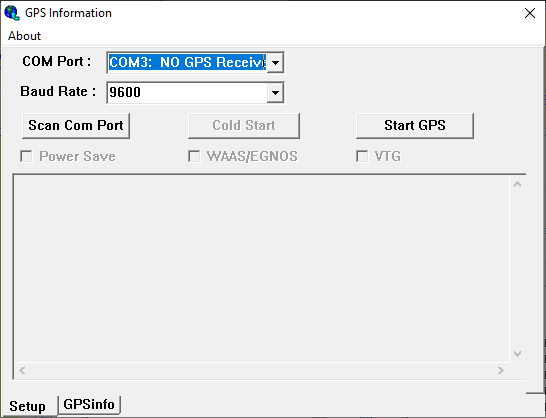

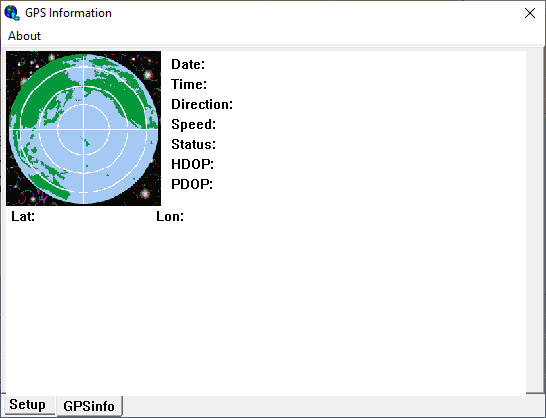

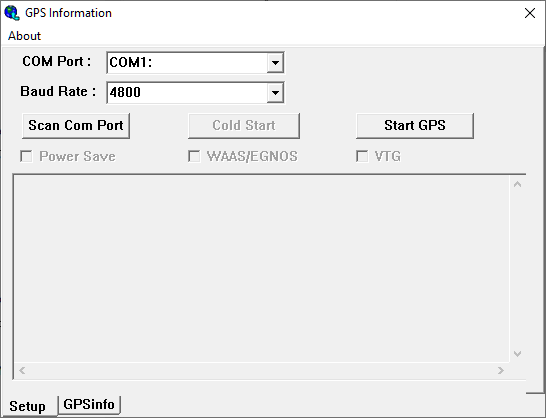

GPS Information by NAVILOCK

-


COM3: sGPSDO(ublox NEO-M8M mit SerialBridge


  - es erfolgt keine Auswertung, wahrschein wegen der GN...Daten (ublox NEO-M8M)


=====================================================================================================

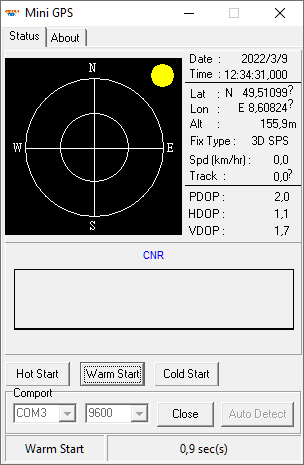

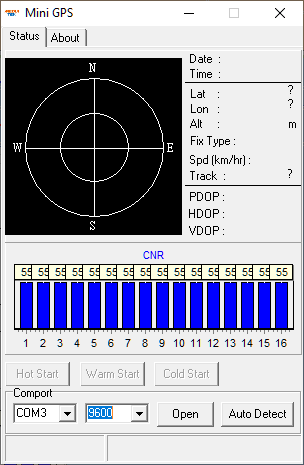

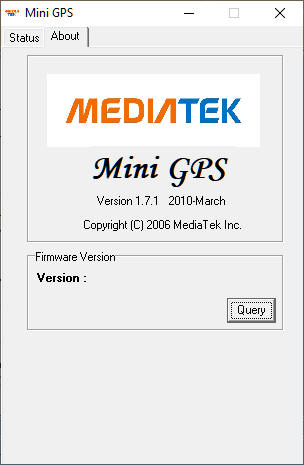

- MTK-MiniGPS--Testen-und-Pruefen






=====================================================================================================

- NEO-M8M auf GPS zurückgesetzt, GLONASS abgeschaltet

- Arduino: showing information from a GPS on a LCD
 - UNO, LCD display 2*16, GPS-Rx
   - schematic

   - connection to logic analyzer
    - output signal
    - " Matt and I connected the GPS module to a Salae Logic analyzer.
      The device rendered a nice output of the GPS signal and also automatically decoded the TTL protocol.
      The device is pretty cheap ($149) and can save lots of time when debugging hardware projects.  "




=====================================================================================================

- Connecting a Parallax GPS module to the Arduino
   - Hardware Connection
   - Auslesen der RAW Data
   - code ino
   - output serial monitor window



- https://easyeda.com/editor




- http://www.g3tct.co.uk/ADF4351.html by http://www.g3tct.co.uk/

- Arduino s/w and sleep modes

- Milliwatt power meter by G3TCT;  "schönes Projekt" mkn

  - RF Powermeter - Precision V2 by DL2SBA
  - DL2SBA’s milliwattmeter calibration by F6ITU



ebay rfstore2015


- Lars DIY GPSDO with Arduino and 1ns resolution TIC

 - CTI OCXO


- have three different Ublox GPS modules. I have a genuine NEO M8T, a fake NEO-6M and a fake NEO-M8N.

- https://web.tapr.org/~n8ur/TADD-3_Manual.pdf


- http://www.miles.io/PhaseStation_53100A_user_manual.pdf

- https://www.thinksrs.com/downloads/PDFs/Manuals/FS740m.pdf

- https://www.eevblog.com/forum/projects/ocxo-stable-reference-and-control-voltages/50/
  NEO-6
  LEA-6T
  Messung der ADEV
Wo liegen die Unterschiede? Verwendungszweck? Parameter?

- GPS 10MHz reference by Mario, DH5YM
  - NEO-M8N
  - konfiguriert  10 MHz
  -


- GPS Locked and Unlocked Performance Comparison, v4 2008 by LeapSecond.com

  - G3RUH - GPS Stabilised 10 MHz Oscillator  Simple GPS Stabilised 10 MHz Oscillator
   - PHD: EX-OR, REF:10 kHz


 - Comparing the performance of 17 different GPSDOs
"A web site dedicated to precise Time & Frequency"

- Some GPSDO Performance Comparisons by http://www.ke5fx.com/


- http://www.leapsecond.com/java/gpsclock.htm


- https://hackaday.io/project/6872-gps-disciplined-xcxo


- GPS Disciplined FE5680 v3_0_5.pdf

- https://hackaday.io/project/6872-gps-disciplined-xcxo/details
Connor Winfield has an application note that actually includes a schematic for a D/A trimmed oscillator. "
OCXO Layout Guidelines
- Supply Noise Effect on Oscillator Phase Noise by TI

- https://www.qsl.net/zl1bpu/MICRO/SIMPLE/SimpleGPS.htm


- VisualGPS™ Software and Services
- http://www.a-aengineering.com/QST_GPS.pdf


ATTiny

- Digispark Rev.3 Kickstarter mit ATTiny85 und USB für Arduino

  - Schematic


- https://www.reichelt.de/digispark-mini-attiny85-usb-mit-stiftleiste-digispark-mini-p192128.html

- Das Gefährdungspotenzial der Digispark-USB-Platine | iX | Heise Magazine
- Digispark - The tiny, Arduino enabled, usb dev board! by Erik Kettenburg — Kickstarter




=====================================================================================================

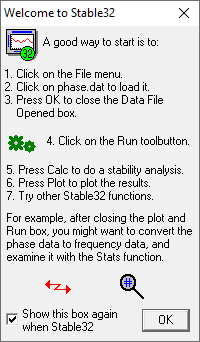

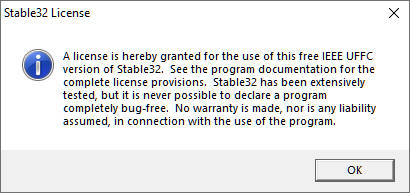

STABLE 32

- https://www.wriley.com/

- LAUNCHING AND OPENING DATA FILES IN STABLE32 by W.J. Riley
  - Frequency Stability Analysis Program from the IEEE UFFC web site.
  - Handbook of Frequency Stability Analysis, NIST Special Publication 1065


- https://ieee-uffc.org/frequency-control/frequency-control-software/stable32/





-



- Atomic Timekeeping as a Hobby by Tom Van Baak (tvb)
- www.LeapSecond.com



=====================================================================================================

GPS, NEO und ARDUINO NANO

- GPS-Koordinaten am LCD ausgebenAZ-Delivery

- GPS-Modul mit u-blox NEO-6M  by  Christoph Nießen -> chris.cnie. verpolungsschutz.html




=====================================================================================================

UART-Monitoring

-   GY-GPSV3 NEO HW-448 ( 6M, 7m, M(N) NEO-M8M-0-10 24221838061, verkauft als NEO-M8N

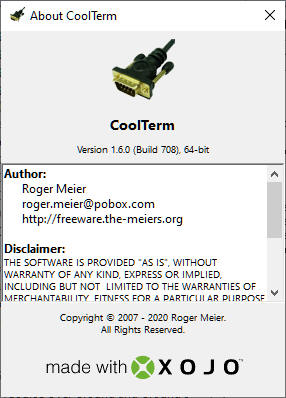

 CoolTerm






NEO-6M  GY-GPS6MV2 69202071858



- Februar 2020, geliefert by AZ-Delivery
- LED blinkt rot





21.04.2020
NEO-6M  GY-GPS6MV2 69202068038                                                                                                                                                                                                - keine Funktion?
 - kein 1 pps-Signal(kein Blinken der LED), Stromaufnahme bei 5 V 100 mA, gepulst teilweise 50mA
 - Tx sendet Datendiagramme   - nach ca 5 Minuten 1 pps unter Nutzung einer Fensterantenne
 - Stromaufnahme: 51-61 mA -
 - Programmierung nicht möglich


- u-blox NEO-6M GPS TTL Empfänger inkl. Antenne
??:??:?? $GPTXT,01,01,02,u-blox ag - www.u-blox.com*50
??:??:?? $GPTXT,01,01,02,HW UBX-G5xxx 00040005 FFF9FFFFp*14
??:??:?? $GPTXT,01,01,02,ROM CORE 5.00 (28483) Jun 6 2008 14:45:11*40
??:??:?? $GPTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*20
??:??:?? $GPTXT,01,01,02,ANTSTATUS=DONTKNOW*33
??:??:?? $GPTXT,01,01,02,ANTSTATUS=OK*3B
EOL - End-of-Life Notification
UBX5_Module_EOL
u-blox 5 modules

Fazit: Es wird ein gefaktes Produkt verkauft, Sachmangel, der angebotene Main Chip, eigentlich ist es ein Modul,  Neo-6M von ublox wird nicht verwendet, geliefert wird ein ublox Chip der 5. Generation, im NEO-6M Modul
Achtung, diese Aussage bezieht sich auf die genannten vier Module!
Trotz Reklamation geht der Verkauf der Module weiter, evtl. sind dies schon selektierte Module??? 29.04.2020
Bestand am 01.05.2020: 10 Stück, um 17:47 Uhr


NEO-6M GY-GPS6MV2 6920206814

 - Keine Funktion, kein 1 pps-Signal(kein Blinken der LED), Stromaufnahme bei 5 V nur 16 mA

- Tx sendet keine Datendiagramme

- Antenne zerkratzt, eine Ecke beschädigt, Antenne war falsch verpackt

- Antenne gewechselt kein Erfolg

- Fensterantenne über das mit bestellte Adapterkabel angeschlossen kein Erfolg

 -> Defekt und reklamiert


NEO-6M GY-GPS6MV2 692020xxxx, 692020xxxx, 692020xxxx
- gleiches Verhalten wie NEO-6M  GY-GPS6MV2 69202068038

13:54:51 $GPTXT,01,01,02,u-blox ag - www.u-blox.com*50
13:54:51 $GPTXT,01,01,02,HW UBX-G5xxx 00040005 FFF9FFFFp*14
13:54:51 $GPTXT,01,01,02,ROM CORE 5.00 (28483) Jun 6 2008 14:45:11*40
13:54:51 $GPTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*20
13:54:51 $GPTXT,01,01,02,ANTSTATUS=DONTKNOW*33








=====================================================================================================

NEO-7-Modul, leider ein kompletter Fake
gekauft bei einem spanischem ebay-Händler im Febr. 2020

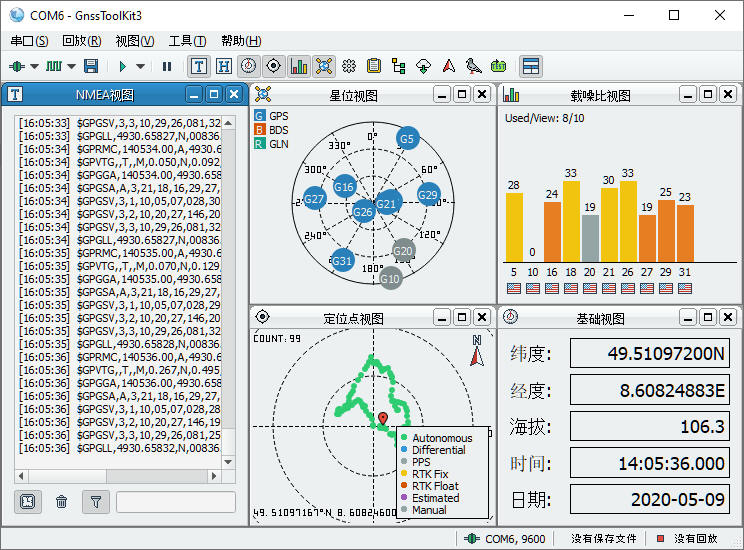

u-center, Text Console, Ub angelegt



12:59:23 $GPTXT,01,01,02,MA=CASIC*27
12:59:23 $GPTXT,01,01,02,HW=ATGM332D,0070701111251*1C
12:59:23 $GPTXT,01,01,02,IC=AT6558-5N-31-0C500000,JZ7D17K-D1-007399*30
12:59:23 $GPTXT,01,01,02,SW=URANUS4,V4.3.0.5*18
12:59:23 $GPTXT,01,01,02,TB=2017-01-10,17:43:15*4B
12:59:23 $GPTXT,01,01,02,MO=GB*77
12:59:23 $GPTXT,01,01,02,BS=SOC_BootLoader,V6.2.0.2*34
12:59:23 $GPTXT,01,01,02,CI=01B94154*04
12:59:49 $GNGGA,125948.660,4930.6555,N,00836.4821,E,6,05,1.3,111.0,M,0.0,M,,*7F
- Can't seem to change the settings of NEO-6M module using u-center 19.01


- GPS-Module-Atgm332D



=====================================================================================================

NEO-8M
gekauft bei einem chinesischen ebay-Händler, bestellt NEO-M8N, bekommen NEO-M8M
14:16:08 $GNTXT,01,01,02,u-blox AG - www.u-blox.com*4E
14:16:08 $GNTXT,01,01,02,HW UBX-M8030 00080000*60
14:16:08 $GNTXT,01,01,02,ROM CORE 3.01 (107888)*2B
14:16:08 $GNTXT,01,01,02,FWVER=SPG 3.01*46
14:16:08 $GNTXT,01,01,02,PROTVER=18.00*11
14:16:08 $GNTXT,01,01,02,GPS;GLO;GAL;BDS*77
14:16:08 $GNTXT,01,01,02,SBAS;IMES;QZSS*49
14:16:08 $GNTXT,01,01,02,GNSS OTP=GPS;GLO*37
14:16:08 $GNTXT,01,01,02,LLC=FFFFFFFF-FFFFFFED-FFFFFFFF-FFFFFFFF-FFFFFFFD*2E
14:16:08 $GNTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*3E
14:16:08 $GNTXT,01,01,02,ANTSTATUS=DONTKNOW*2D


NEO-6M GY gekauft bei AZ-Delivery im Febr.2020
14:21:11 $GPTXT,01,01,02,u-blox ag - www.u-blox.com*50
14:21:11 $GPTXT,01,01,02,HW UBX-G60xx 00040007 FF7FFFFFp*53
14:21:11 $GPTXT,01,01,02,ROM CORE 7.03 (45969) Mar 17 2011 16:18:34*59
14:21:11 $GPTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*20
14:21:11 $GPTXT,01,01,02,ANTSTATUS=DONTKNOW*33


NEO-6M-0-001 HW GPS6MV2 24221838061 HW-248, 5 Stück, April 2020 bestellt, LED blau

12:17:34  $GPTXT,01,01,02,u-blox ag - www.u-blox.com*50
12:17:34  $GPTXT,01,01,02,HW  UBX-G70xx   00070000 FF7FFFFFp*76
12:17:34  $GPTXT,01,01,02,ROM CORE 1.00 (59842) Jun 27 2012 17:43:52*59
12:17:34  $GPTXT,01,01,02,PROTVER 14.00*1E
12:17:34  $GPTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*20
12:17:34  $GPTXT,01,01,02,ANTSTATUS=DONTKNOW*33

Google sucht den ausgelesenen HW Schlüssel
- Release Notes GPS/GLONASS/QZSS Firmware 1.00 for u-blox 7



neo wg Christian Technikshop

NEO-6M   HW GPS6MV2 24242943862 HW-248









$GPTXT,01,01,02,u-blox ag - www.u-blox.com*50 $GPTXT,01,01,02,HW  UBX-G60xx  00040007 FF7FFFFFp*53 $GPTXT,01,01,02,ROM CORE 7.03 (45969) Mar 17 2011 16:18:34*59
$GPTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*20
NEO-6M GPS Module GY-NEO6MV2 Flight Controller For Arduino MWC IMU APM2
Bestellung: 3
Lieferung:


NEO-6M   HW GPS6MV2 xxxxx HW-248

12:51:29 $GPTXT,01,01,02,u-blox ag - www.u-blox.com*50
12:51:29 $GPTXT,01,01,02,HW UBX-G70xx 00070000 *77
12:51:29 $GPTXT,01,01,02,ROM CORE 1.00 (59842) Jun 27 2012 17:43:52*59
12:51:29 $GPTXT,01,01,02,PROTVER 14.00*1E
12:51:29 $GPTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*20
12:51:29 $GPTXT,01,01,02,ANTSTATUS=DONTKNOW*33
12:51:29 $GPTXT,01,01,02,LLC FFFFFFFF-FFFFFFFD-FFFFFFFF-FFFFFFFF-FFFFFFFD*2E
12:51:35 $GPRMC,125134.63,V,,,,,,,090520,,,N*76
12:51:35 $GPVTG,,,,,,,,,N*30
LED: blau blinkend


- GPS-Modul Neo von u-blox

- u-blox Production Test For


Bestellung: NEO-M8N, erhalten NEO-M8M, Juni 2020

09:16:52 $GNTXT,01,01,02,u-blox AG - www.u-blox.com*4E
09:16:52 $GNTXT,01,01,02,HW UBX-M8030 00080000*60
09:16:52 $GNTXT,01,01,02,ROM CORE 3.01 (107888)*2B
09:16:52 $GNTXT,01,01,02,FWVER=SPG 3.01*46
09:16:52 $GNTXT,01,01,02,PROTVER=18.00*11
09:16:52 $GNTXT,01,01,02,GPS;GLO;GAL;BDS*77
09:16:52 $GNTXT,01,01,02,SBAS;IMES;QZSS*49
09:16:52 $GNTXT,01,01,02,GNSS OTP=GPS;GLO*37
09:16:52 $GNTXT,01,01,02,LLC=FFFFFFFF-FFFFFFED-FFFFFFFF-FFFFFFFF-FFFFFFFD*2E
09:16:52 $GNTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*3E
09:16:52 $GNTXT,01,01,02,ANTSTATUS=DONTKNOW*2D
09:16:52 $GNTXT,01,01,02,PF=3FF*4B
Release Note






Bestellung: NEO-7M, erhalten NEO-7M, Juni 2020
09:29:06 $GPTXT,01,01,02,u-blox ag - www.u-blox.com*50
09:29:06 $GPTXT,01,01,02,HW UBX-G70xx 00070000 *77
09:29:06 $GPTXT,01,01,02,ROM CORE 1.00 (59842) Jun 27 2012 17:43:52*59
09:29:06 $GPTXT,01,01,02,PROTVER 14.00*1E
09:29:06 $GPTXT,01,01,02,ANTSUPERV=AC SD PDoS SR*20
09:29:06 $GPTXT,01,01,02,ANTSTATUS=DONTKNOW*33
09:29:06 $GPTXT,01,01,02,LLC FFFFFFFF-FFFFFFFD-FFFFFFFF-FFFFFFFF-FFFFFFF9*53
09:29:21 $GPRMC,092920.50,V,,,,,,,210620,,,N*7F





=====================================================================================================

Was ist drin oder was ist nicht drin?
[19.04.2021]











=====================================================================================================

GPS Neo-6m NEO-7M NEO-8M Positioning Module Development Board für Arduino STM32 C51 51 MCU Mikrocontroller
Quelle

Was wurde geliefert?
Fotos: DL6SW

Startmeldung ausgelesen mit UART-Interface, Terminal(Putty)
$GNTXT,01,01,02,u-blox AG - www.u-blox.com*4E
$GNTXT,01,01,02,HW UBX-M8030 00080000*60
$GNTXT,01,01,02,EXT CORE 3.01 (d189ff)*68
$GNTXT,01,01,02,ROM BASE 3.01 (107888)*25
$GNTXT,01,01,02,FWVER=ADR 4.11*53
$GNTXT,01,01,02,PROTVER=19.10*11
$GNTXT,01,01,02,MOD=NEO-M8L-0*65
$GNTXT,01,01,02,FIS=0xEF4015 (100111)*58
$GNTXT,01,01,02,GPS;GLO;GAL;BDS*77
$GNTXT,01,01,02,SBAS;IMES;QZSS*49
$GNTXT,01,01,02,GNSS OTP=GPS;GLO*37
$GNTXT,01,01,02,LLC=FFFFFFFF-FFFFFFFF-FFFFFFFF-4FFFFF7E-FFFFFF49*20
$GNTXT,01,01,02,ANTSUPERV=AC *00
$GNTXT,01,01,02,ANTSTATUS=DONTKNOW*2D
$GNTXT,01,01,02,PF=3F7*3A $GNRMC,,V,,,,,,,,,,N*4D
$GNVTG,,,,,,,,,N*2E
$GNGGA,,,,,,0,00,99.99,,,,,,*56
$GNGSA,A,1,,,,,,,,,,,,,99.99,99.99,99.99*2E
$GNGSA,A,1,,,,,,,,,,,,,99.99,99.99,99.99*2E
Die Meldung stimmt positiv, ein UBX-M8030-Chip enthalten.

Zwei Antennen und welche von Beiden ist aktiv?


1. Integrierte passive Patch-Antenne mit LNA U2
2. SMA-Anschluß, female, für eine aktive GPS-Antenne


Quelle: ublox
Quelle: Internet, Anbieter
Die externe Antenne SMA wird über L1 gleichstrombespeist.

Es könnte sein, dass über C2 die andere Antenne angekoppelt wird, welche offensichtlich U2 als LNA verwendet. Sollte dies so sein, dann wäre ein Abtrennen der Huckepack-Antenne durch Auslöten von C2 denkbar.

Oder wird die passive Antenne plus LNA U2 deaktiviert bei einem Stromfluss zur aktiven Antenne?



Schön bei diesem Breakout Board, der Zugang vom uCenter über die USB-Schnittstelle zum GPS-Rx-Modul.

NEO-M8L series u-blox M8 ADR modules with 3D sensors

20:17:34 $GNTXT,01,01,02,u-blox AG - www.u-blox.com*4E
20:17:34 $GNTXT,01,01,02,HW UBX-M8030 00080000*60
20:17:34 $GNTXT,01,01,02,EXT CORE 3.01 (16559b)*60
20:17:34 $GNTXT,01,01,02,ROM BASE 2.01 (75331)*19
20:17:34 $GNTXT,01,01,02,FWVER=ADR 4.00*53
20:17:34 $GNTXT,01,01,02,PROTVER=19.00*10
20:17:34 $GNTXT,01,01,02,MOD=NEO-M8L-0*65
20:17:34 $GNTXT,01,01,02,FIS=0xEF4015 (100111)*58
20:17:34 $GNTXT,01,01,02,GPS;GLO;GAL;BDS*77
20:17:34 $GNTXT,01,01,02,SBAS;IMES;QZSS*49
20:17:34 $GNTXT,01,01,02,GNSS OTP=GPS;GLO*37
20:17:34 $GNTXT,01,01,02,LLC=FFFFFFFF-FFFFFFFF-FFFFFFFF-4FFFFF7E-FFFFFF49*20
20:17:34 $GNTXT,01,01,02,ANTSUPERV=AC *00
20:17:34 $GNTXT,01,01,02,ANTSTATUS=OK*25
20:17:34 $GNTXT,01,01,02,PF=3F7*3A
20:17:34 $GNTXT,01,01,02,ANTSTATUS=INIT*3B


Breakoutboard 2(interne Zählung) mkn



UBX-> Mon -> Ver
Software Version
EXT CORE 3.01 (16559b)
Hardware Version
00080000
Extension(s)
ROM BASE 2.01 (75331)
FWVER=ADR 4.00
PROTVER=19.00
MOD=NEO.M8L-0

NEO-M8L u-blox M8 automotive dead reckoning modules including 3D sensors Hardware integration manual
automotive dead reckoning (ADR) module with 3D sensors.
1.5.6 TIMEPULSE A configurable time pulse signal is available with the NEO-M8L modules. It generates pulse trains synchronized with GPS or UTC time grid with intervals configurable over a wide frequency range. For more information, see the u-blox 8 / u-blox M8 Receiver Description Including Protocol Specification [3]. ☞ The NEO-M8L time-pulse output is configured using messages for “TIMEPULSE2”. ☞ The time pulse output must not be held LOW during start-up. [3] u-blox 8 / u-blox M8 Receiver Description Including Protocol Specification,
UBX-13003221




=====================================================================================================

- KS0319 keyestudio GPS Module - Keyestudio Wiki

- MAX2659 - GPS/GNSS Low-Noise Amplifier (maximintegrated.com)
- IC RF AMP GPS 1575.42MHZ 6UDFN MAX2659ELT+T



=====================================================================================================


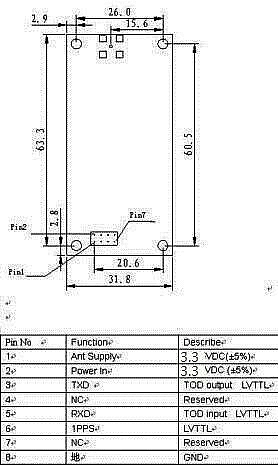

HUAWEI LEA6T-2 1pps Timing GPS module WD22UGRC

Google https://www.google.de/search?restrict=Deutsch&q=WD22UGRC

Quelle: ebay   U-BLOX ublox LEA-6T-2-000 HUAWEI GPS Module Board
- Seller Notes: “Tested and guaranteed 100% working.”
- Technische Informationen, wie so oft, sehr spärlich










Achtung: Info für LEA-5T Module!
Info für LEA-5T Module!
RF Anschluss: SMB, male

Testaufbau

- Buchsenleiste mit DuPont-Stiftdrähten verdrahtet
- für den 1 pps-Anschluß ist ein Dupont-Draht mit einer Buchse geplant
- Bread-Board
- USB-UART-Interface 3,3 V
- GPS-Antenne Trimble


- Der im Bild dargestellte Netzteiladapter HW-131 kommt nicht zum Einsatz


Inbetriebnahme und Testen erfolgt mit dem ublox u-center

Hardware-Abfrage via ubx


- SMB-Buchse auf SMA Buchse

Notizen zum ersten Test, 21.04.2021 mkn
- Schlechte Antennenposition am Fenster
- portabel 3,9 E-10
- stationär 2,96 E-10 ; SABS disable
- Time mode
- survey-in 60s ?
  2,24 E-10
Fazit: Test ist zu wiederholen, Ergebnisse nicht überzeugend. Ursachen?

- NEO/LEA-6T | u-blox

- eevblog.com/forum: ebay u-blox LEA-6T GPS module teardown and initial test



=====================================================================================================

- LEA-F9T module | u-blox
- RCB-F9T timing board | u-blox
- Precision Timing and Reference Frequency | u-blox

- Who makes a board for the RCB-F9T or when will the EVK-F9T be available?

  - RES SMT 360
  - https://www.dhgate.com/product/resolution-smt-gps-carrier-board-trimble/206950867.html



- https://www.eevblog.com/forum/projects/lars-diy-gpsdo-with-arduino-and-1ns-resolution-tic/675/

- HUAWEI WD22UGRC 020MYE BBU UMPT

- MPE 156-3-008 Buchsenleisten 2,00 mm, 2X04, gerade


- BKL 10120705 - Buchsenleiste 2,00mm 2x4 gerade




- Ublox LEA-5T-0-003 50-channel 15ns 1pps Timing GPS module WD22UGRC
 - Model: LEA-5T-0-003


------------------------------------------------------------------------------------


=====================================================================================================

- Gps not able to track continuously in the air even with 12 satellites


=====================================================================================================

- UM10204 I2C-bus specification and user manual (nxp.com)


- China Hersteller GPS-Chip, GPS-Chip Hersteller & Lieferanten auf de.Made-in-China.com


- Category: GPS by  - ElectroDragon

- Was ist los, das Module GY-GPS6MV2, mit dem  NEO-6M, akzeptiert das Setzen des Time Pulses nicht?
 - Mehrere Nachbauten des GPSDO verliefen diesbezüglich ohne Probleme.
- Das Netz berichtet schon lange darüber, eigene Erfahrungen bei Ebay wurden anders gedeutet und gehändelt, aber nun von einem deutschen Händler aus Berlin plötzlich 5 Stück nicht funktionierender GY-GPS6MV2( mit NEO-6M)?
- Stromaufnahme 100 mA, pulsieren, 50 mA, uups die 1 pps LED blinkt
- .......


- PSA: Fake u-blox modules and potential ways to identify them

- Sending PUBX commands to GPS Board (Ublox NEO-6M) through SoftwareSerial by  Arduino Stack Exchange

- Not a real M8N I think?
- Was this a real NEO-7?
- fake or real Neo6m

- Do not buy cheap non-Chinese GPS modules from China


- UART GPS NEO-7M-C (B)* - Electronic components parts


- ublox Statement: Counterfeit products and u-blox brand misuse





=====================================================================================================

- gps AT6558 - Google-Suche





=====================================================================================================

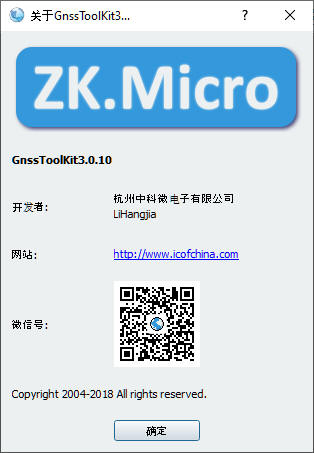

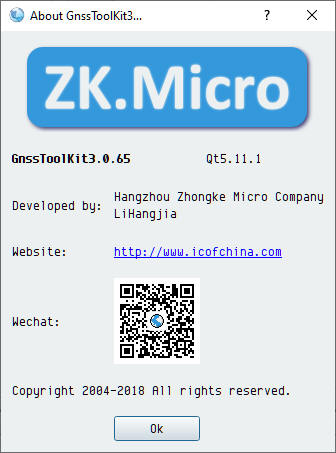

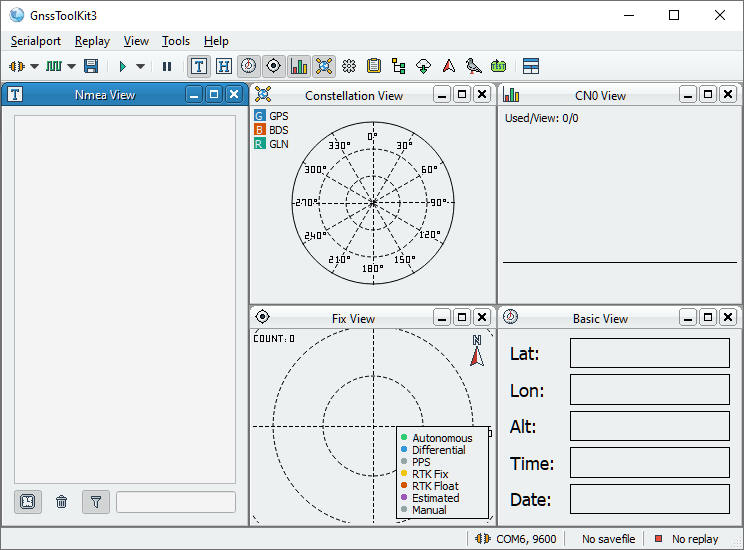

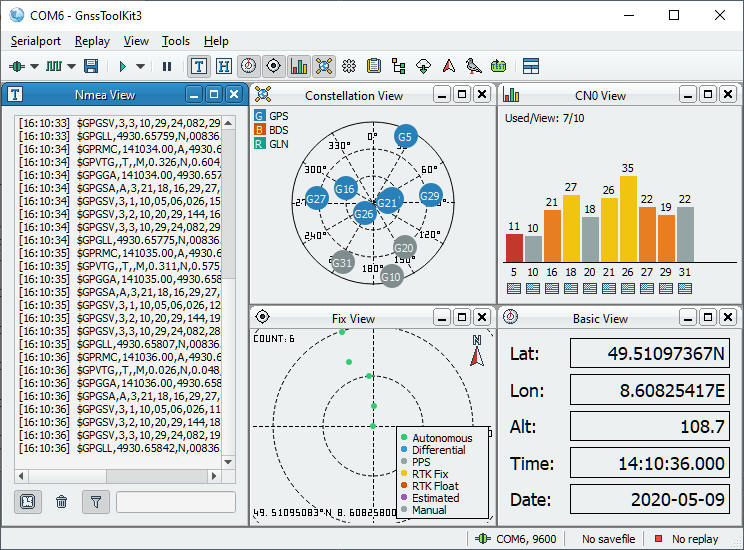

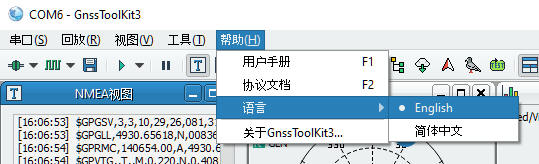

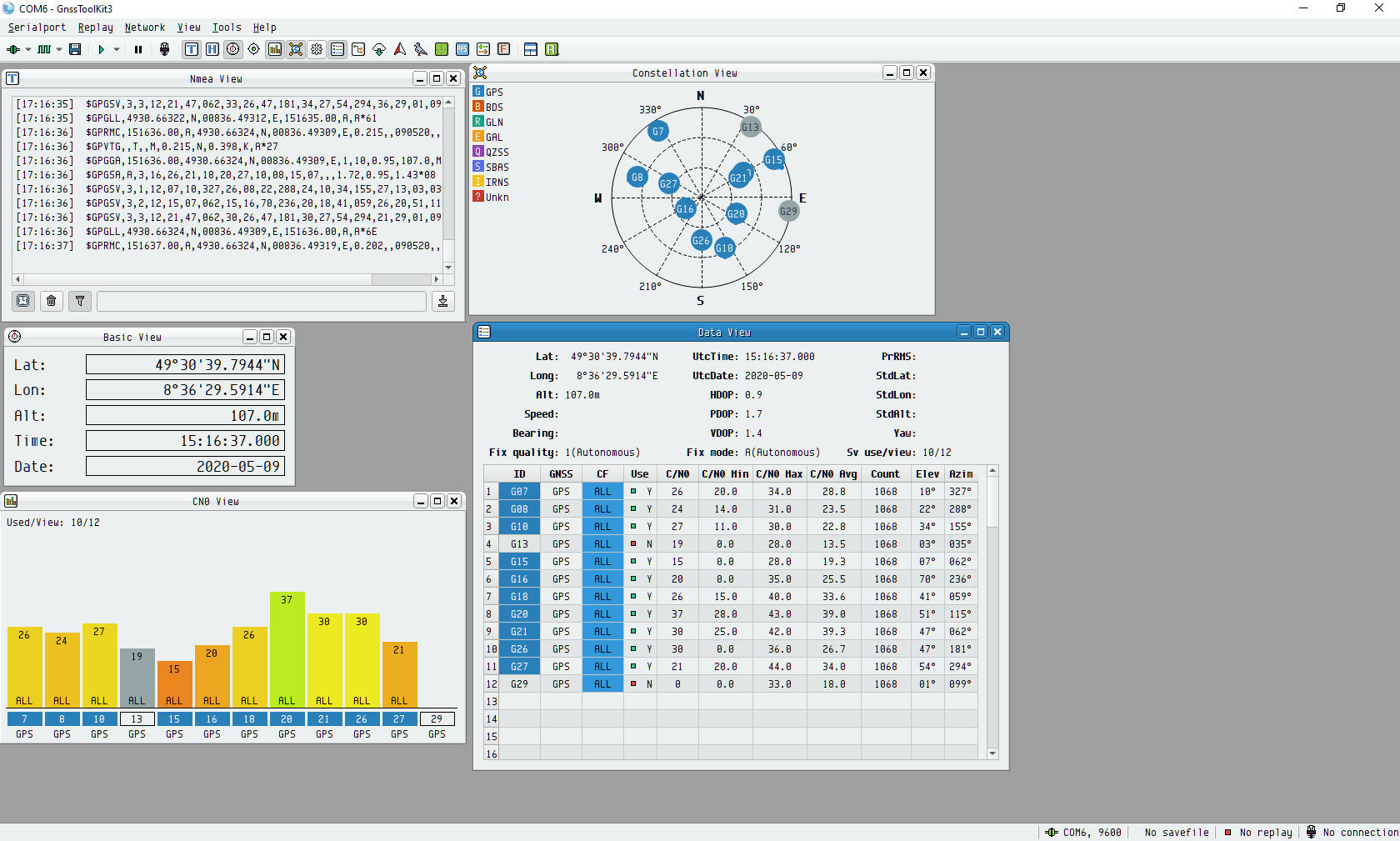

- GnssToolKit3(Windows Version)





- http://www.icofchina.com/





















- m5-docs/gps.md at master · m5stack/m5-docs · GitHub


=====================================================================================================

AT6558


- Satelliten-Positionierungs-SOC-Chip der Serie AT6558  [DE]
 - AT6558 Datasheet (EN)
- Schaltbild

- Modul der Serie ATGM336H-5L  [DE]

   - "ATGM336H-5L ist ein GPS-Einzelsystem-Positionierungsmodul.
      ATGM336H-5L basiert auf dem vom Unternehmen unabhängig entwickelten Einzelchip AT6558
      und verfügt über unabhängige Rechte an geistigem Eigentum.", so die Übersetzung ohne Gewähr.

  - Schaltbild

=====================================================================================================

- ATGM332D
- Modul der Serie ATGM332D-5L
 -"ATGM332D kann die GPS-Module der NEO-Serie von U-blox direkt ersetzen.
   Die Hauptschnittstellensignale sind Pin-Pin-kompatibel und haben die gleichen Befestigungslöcher."

- Modul der Serie ATGM332D-5N

- Laden Sie das Center herunter



- https://github.com/zxcwhale/NmeaParser  https://github.com/zxcwhale



- BDS/GNSS Full Constellation Positioning And Navigation Module   ATGM332D-5N User Manual



=====================================================================================================

GPS Antenne


- GNSS antennas RF design considerations for u-blox GNSS receivers  by ublox

  - sehr informativer Überblick

- ANN-MS High performance active GPS antenna by ublox

  Product Summary
  Datenblatt

 "Parameter Specification
Frequency 1575 ± 3 MHz
VSWR max. 2
Bandwidth min. 2 0 MHz
Impedance 50 Ohm
Peak gain 4 dBi C min. (on 7cm x 7cm ground plane)
Gain coverage  - 4 dBi C at – 90°    90° (over 75% volume)
Polarization RHCP
Amplifier gain typ. 2 9 dB (without cable)
Noise figure typ. 0 . 9 dB
Output VSWR max. 2.0
DC Voltage 2.7 V DC to 5.5 V DC
DC Current typ 8.5 mA,  4.5 mA
Table 12 : Antenna electrical specifications  "

-ANN-MB series | u-blox (u-blox.com)


=====================================================================================================

GPS Antenne SGS


- Auto GPS Antenne SMA Stecker, Aktive GPS Antenne mit 3m Antennenanschlusskabel
"Anwendungsbereich: z.B.: als Ersatz für die defekte KFZ GPS Antenne
Technische Daten: GPS-aktive Antenne mit SMA-Stecker,  Länge: 3 Meter
Mittenfrequenz : 1575,42MHz-3 MHz / 1575,42MHz + 3 MHz
LNA Gewinn (ohne Kabel): 25dB
Rauschzahl :
V.S.W.R:
Gleichstrom : 10 mA
Max Gehäuse: schwarz
ArbeitsTemp: -40C ~ + 85C
Spannung: 3 ~ 5V
Lieferumfang: GPS Aktivantenne mit SMA Anschluss"

Anbieter: Raithel Marco & Raithel Daniel GbR
April 2020


- GPS Antenne SMA Anschluss mit 5m Kabel u. Magnetfuß [09.05.2020]

  - Frequenz: 1575,42 MHz
  - Betriebsspannung: 3 V-5V
  - Stromaufnahme:
  - SMA-m, Wínkel-Stecker




- weitere technische Daten sind nicht bekannt



=====================================================================================================

- Eine weitere GPS-Rx-Antenne ist eingetroffen [31.12.2020,mkn]

 - Kauf via ebay.de direkt in CN
 - Bestellt:
   Erhalten. 32.12.2020

 - Funktionsfähigkeit: überprüft, Vergleich mit anderen Antennen-> OK

 - Neugier: was ist unter dem Aufkleber, in einer Gehäusevertiefung ein runder Magnet!

 - Kennzeichnung: GPS ANTENNA
   - Frequenz: 1575,42 MHz
   - Betriebsspannung(Voltage): 3 V-5V
   - Stromaufnahme: keine Angabe
   - SMA-m-Stecker

   - S.Y. information tech. co. ltd Link ???
 Neu 28dB Gewinnen 1575,42MHz SMA Stecker GPS Aktive Antenne Anschluss 3m Cable


2,56€ plus Versand 0,98 €, 1.1.2021


3m 28dB Gain 1575.42MHz Antenne Auto GSM GPS Pilz Autoantenne Navi Cable SMA SMB
Product Description: 3M Male GPS Active Antenna Aerial Connector Cable Help your GPS to get stronger signal Picks up your position rapidly
Easy to install: this antenna has a magnetic base which can adhere to any metal surface
Ready to plug in and use
Specification: Connector: Male
Frequency Range: 1575.42MHz
Voltage: 3~5V DC current: 10mA Max
Polarization: Circular (RH)
LNA Gain (Without cable): 28dB typ. Noise Figure: 1.5dB typ. Operating Temperature (Deg.C) -45~+85
Storage Temperature (Deg.C) -50~+90 Humidity: 100% Weatherproof: Yes
Cable length: 3 meters
Size: 45 x39 x13 mm (main unit)
Package includes: 1x GPS Antenna



Verbesserung des Empfanges


- Google ublox gps antenna ground plane
            Suche via Bilder

- GNSS antennas RF design considerations for u-blox GNSS receivers  by ublox
   - sehr informativer Überblick

- GPS Antenna Ground Plate 10 cm Durchmesser


=====================================================================================================

Tools




- http://gpspp.sakura.ne.jp/
  - Research and Development of Precise Positioning Technology by Global Navigation Satellite System

- GpsTools (GT): GPS/GNSS Precise Analysis Software




=====================================================================================================


- GPS zur Synchronisierung der Systemzeit eines PC by Erwin Serlé, PE3ES, FUNKAMATEUR 69(2020) H.4, S.345-348
 - Ergänzung im Download-Bereich zum Heft des FUNKAMATEUR
    - "Arduino-Sketch zum Beitrag
        "GPS zur Synchronisierung der Systemzeit eines PC"
        pe3es_gps-zeit.zip (400 KB)"

 - u.a. GPS-RX NEO-6M
 - es wird nicht der 1 pps-Timepuls verwendet
 - Auswertung der GPS-RX-Daten über UART-Schnittstelle



- Programm GPS Time by Centro de Observação Astronómica no Algarve
- Programm GPS2TIME by VK4ADC
  - "GPS2Time - a means of sync-ing your computer clock using a GPS Receiver"




=====================================================================================================

- Ostereier verstecken mit GPS (GPS/GSM SIM 808) - Teil 1 Download als pdf
  by Bernd Albrecht, März 22, 2021

  - https://github.com/DFRobot/DFRobot_SIM808

  - Teil 2

  - Teil 3






Zurück  Oben

Updated on 18.04.22
