To Do   It's time to finalize and sort the content on this page, but ...! ;-)





Bauelemente, Baugruppen



  "Die Einen kochen und kreieren leckere Gerichte;
 hier findet man einige Zutaten zur Realisierung elektronischer Schaltungen."
  mkn, 2013, ;-)



Quarz

quartz, crystal


  Bernd Neubig's Crystal Page DK1AG
  DAS GROSSE QUARZKOCHBUCH
Autoren: Bernd Neubig & Wolfgang Briese
Franzis-Verlag Feldkirchen 1997
ISBN 3-7726-5853-5
AXTAL bietet hierzu einen Download an.
Ansonsten finden sich dort weitere zahlreiche
interessante Literaturstellen und Schaltungen.
Informationen zu Quarze, Oszillatoren, Quarzfilter, etc.

  Quarz-Tutorial_de_2.2 by GEYER ELECTRONIC e.K.
 AN Crystal Theory
  Understanding Quartz Crystals  by MtronPTI

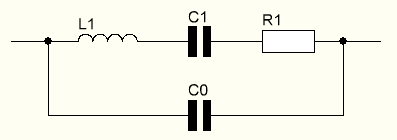

  - Ersatzschaltbild

 L1 Lm
 C1 Cm
 R1 Rm
 C0

  - Vorsicht, Falle! ESR ist nicht gleich R1 by Hendrik Nielsen
  - HF-Praxis+10-2021+VII.pdf





  ================================================================ ==========================================================

  - 25,0000-HC49U-S: Standardquarz, 3. Oberton, 25,000000 MHz bei reichelt elektronik

  - Datenblatt
  - Abmessungen
  - Preis: 0,26 Euro, Stand: 07.02.22, Streichung:18.02.2022

25,0000-HC49U-S

Frequenz: 25,0 MHz
Modus: 3. Oberton
Cl: 32 pF
Rsmax: 40 Ohm
Temperaturkoeffizient: ± 30 ppm
Frequenztoleranz: ± 30 ppm
Gehäuse: HC49/U-S
Geplant war ein Quarzfilter unter Verwendung von Oberton-Quarzen. Die Angaben waren leider falsch.

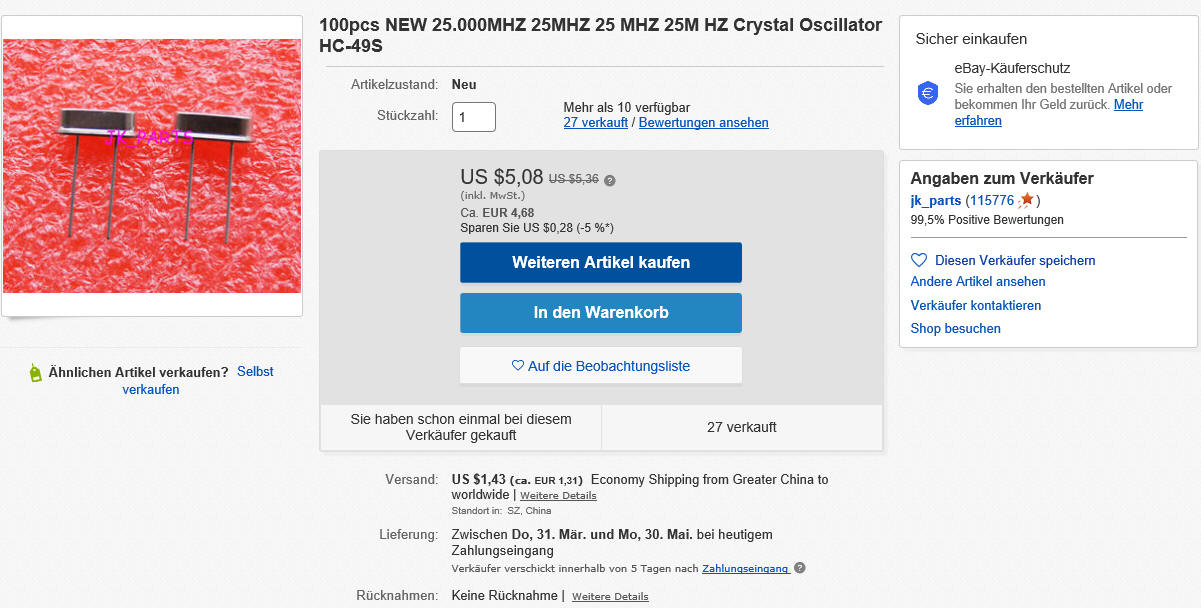

  - Quarz via EBAY.de
- 100pcs NEW 25.000MHZ 25MHZ 25 MHZ 25M HZ Crystal Oscillator HC-49S

bestellt 28. Feb. 2022, Geliefert: 09.03.2022

Beschreibung durch den Verkäufer
"
Item description:
100pcs NEW 25.000MHZ Crystal Oscillator
HC-49S
100% Brand New
Load capacitance: 20pF
Frequency tolerance: +/-20 ppm"


  ================================================================ ==========================================================
  25,0000-HC18 3.Oberton, vor Jahren bei Reichelt erworben

- es sind Oberton-Quarze
- im G3UUR-Testgenerator wird der Grundton der Oberton-Quarze erregt
- 8339,901 kHz
- 8337,924 kHz  -> *3= 25013,772 Hz



  ================================================================ ==========================================================

   Quintenz Hybridtechnik GmbH

 - Fachartikel


  PAL-Quarz mit Glasgehäuse, für PAL TV Farbträgerfrequenz 4433.619 kHz Pollin Die Quarz-Scheibe im Blickfeld


Quarzfassung




Oberton-Quarz


  - Erregung einer ungeradzahligen Harmonischen der Grundfrequenz
- Übliche Oberton-Modie sind die 3.- 5.-, 7.- und 9.-Harmonische
- Spezifikation des Herstellers bezieht sich auf den definierten Oberton
-



  Crystal Equivalent Series Resistance (ESR)

  http://www.jfvny.com/
  https://www.morion-us.com/

  Equivalent Circuit Determination of Quartz Crystals by  SARK-110 Antenna Analyzer

  Messung der Daten von Quarzen und Keramikschwingern  by Wolfgang Wippermann, sk

 WOLFGANG WIPPERMANN – DG0SA Quarzdaten erfassen mit einem Netzwerktester
 FUNKAMATEUR" Heft 2/2006, Seite 171

http://funkamateur.de/downloads-zum-heft.html

EXCEL-Datei zum Beitrag "Quarzdaten erfassen" FA 2/06, S. 171 Quarze_NWT.zip (3 KB)


  Gehäuse

  Fassungen, Halterungen
  - Quartz Crystal Parameter Measurement by Jack Hardcastle, G3JIR
  - QEX Jan_Feb_2002

  - Crystal Motional Parameters, A Comparison of Measurement Approaches
   by Jack R. Smith K8ZOA, sk

- Assembly and Usage Notes for K8ZOA Crystal Test Fixture, Revised for Version 1.2 PCB
   by Jack R. Smith K8ZOA, sk

- "Contains the assembly and checkout information for my crystal test fixture kit."

-> Documents (archive.org)

  - GitHub - sq9nje/DSA815_xtal: Automatic XTAL parameter measurement using Rigol DSA815-TG

-> 4.1 Passivmessung bis 125 MHz nach (DIN) IEC 444-1 und 444-2
--> DAS GROSSE QUARZKOCHBUCH  --> Kapitel 4

  Einfacher Messaufbau

 - in Anlehnung an die IEC- -Empfehlung
  - Der Quarz wird in einem Doppel-π- Netzwerk vermessen

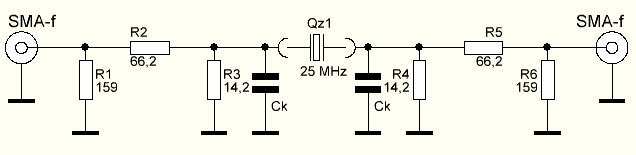

Passive Messung bis 125 MHz nach IEC 444-1 und 444-2

- verfügbare Widerstände
 - 158 Ohm, 66,5 Ohm, 14,3 Ohm



 - Grunddämpfung und Dynamik des miniVNA Tiny
 - Nachverstärkung zur Dynamik-verbesserung empfehlenstwert


 Durchgangsdämpfung
 -   4 MHz 29,1 dB
 - 26 MHz 29,3 dB
 Entkopplung( Einfluß der Zuleitungen?)
 -   4 MHz 64 dB
 - 26 MHz 56 dB

- fehlende, durchgängige Masse :-(
- Entkopplung
- Abstand der SMA-Buchsen an den miniVNA Tiny anpassen

  - QRP HomeBuilder - QRPHB -:
   Crystal Parameters --- Experiments with a Tracking Generator + Spectrum Analyzer



  ================================================================ ==========================================================

- (05.01.2018) Colpitts Oszillator Schaltung zum Ausmessen von Quarzen nach G3UUR
     - DH4YM - Baumappe G3UUR CPC by DM5TU
     Abmessungen der Plastine: 50mm x 50mm.

  - Генератор для отбора кварцевых резонаторов по G3UUR методу – r0aek.me  [EN]

  Generator for selection of quartz resonators by G3UUR method

  - Lochrasterplatine CN 3*7 cm
  - smd, THT
  - Verdrahtungsschema


  - Generator do pomiaru rezonatorów kwarcowych (met. G3UUR) (home.pl)



  ================================================================ ==========================================================

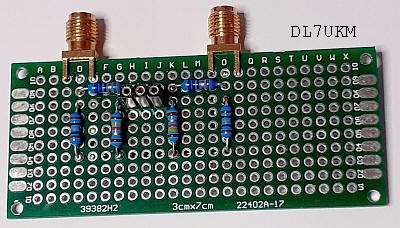

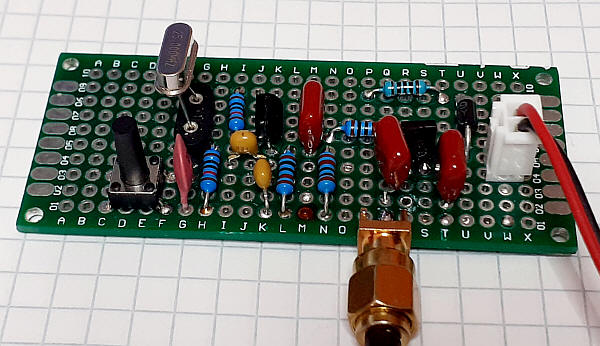

- 25-MHz-Quarzgenerator zum Ausmessen der Quarze mittels der G3UUR-Methode






- Schaltbild

- Aufbau: Lochraster-Platine, 3 cm * 7 cm



- Ausmessen der Kondensatoren C1, C2, C3 -> PeakTech® 2170


- Taster durch Relais ersetzen

- BC 548C Bipolartransistor, NPN, 30V, 0,1A, 0,5W, TO-92

  Datenblatt

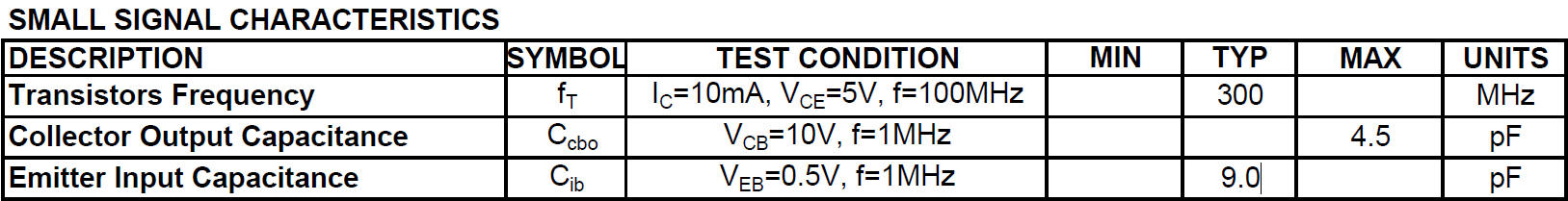

- Einfluss der Transistor-Kapazitäten auf die Messung?



  - Messanordnung
 - Testgenerator
 - Netzteil: 12 V, ca. 8 mA

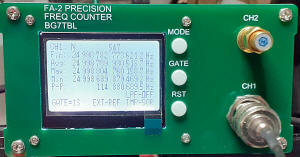

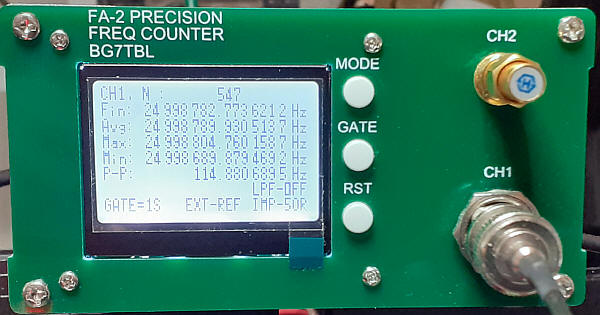

 - Frequenzzähler: FA-2 von BG7TBL, synchronisiert durch einen GPSDO
  - Gate Time: 1 Sekunde



Messung:

- f
- f

Pegelerfassung am Ausgang:  mittels des internen Power-Meters des FA-2





- Oh Schreck, der Quarzoszillator läuft wie Dr. Kimble ...,
    ein wahrer OM erinnert sich an seine Kindheit, hi.

- Einschwingen der Quarze
- Stabilität der Speisespannung
- Umgebungstemperatur
- Luftzug
- Nutzung der statistischen Auswertung durch den Zähler ?
















  ================================================================ ==========================================================

Quarzfilter quartz filter, crystal filter

  AXTAL

  Quarzfilter

C.E.P.E. Filtre A Quartz  10,7 MHz FTS 36_C25


  - Grundlagen der Quarzfilter
  - HF-Praxis+10-2021+III.pdf


  Messen von Quarzfiltern   by kvg-gmbh

     Quarzfilter Leseprobe  aus hf-technik/hf-module-in-50-ohm-technik/ beam-Verlag
   - Ladder-Quarzfilter 9MHz
     - Schaltungsstruktur
     - Impedanzen
     - Anpassung


  70 MHz Quarzfilter DC9OE, Edwin Richter, März 2013
- Hersteller Teltow
RFT  70,2 MHz
EKD 100 - 700
KSS 1300
  - MONOLITHIC QUARTZ CRYSTAL FILTERS by ABRACON

  ================================================================ ==========================================================




  - http://ve6aqo.com/kvg_quarz.htm
- http://ve6aqo.com/images/Articles/Misc/XF9B.jpg


  - Quarzfilter XF9-B Bauteil Kristall-Verarbeitung Neckarbischofsheim

  - ein Blick in den Innenaufbau
  - Innenaufbau


  - KVN/KVG? 9MHz Crystal Filter Board

 - Bild vom Innenaufbau des Filters

  interessante Lösung
  Massefläche durch die Grundplatte
  Verdrahtung der Filter-Komponenten mittels Leiterplatte
  Alles steht Kopf oder hängt, hi
  Technologische Lösung des vorherigen Jahrtausend, durchaus brauchbar für DIY, hi

  ================================================================ ==========================================================






  ================================================================ ==========================================================


--> Ladder Crystal Filter , Abzweig-Quarz-Filter
[14.02.2022, mkn]


  - Ladder Crystal Filters For Radio Amateurs by Jack Hardcastle, G3JIR



  - Sammlung der SW und Veröffentlichungen zum Thema -> xtal_bpf_203

  - Quartz Crystal Parameter Measurement by Jack Hardcastle, G3JIR
   - QEX Jan_Feb_2002


  - Ladder crystal filter design by J. A. HARDCASTLE, G3JIR
 --> RADIO COMMUNICATION February 1979
Hallo, diesen Artikel hatte ich 1979 in der Berliner Staatsbibliothek gelesen und
kopieren lassen. Vor kurzem in einem Ordner wiederentdeckt.
Nun wird es aber Zeit die Dinge umzusetzen.

-> 25-MHz-Ladder-Crystal-Filter-Bauprojekt



  - Crystal Ladder Filters for All by Horst Steder, DJ6EV and Jack A. Hardcastle, G3JIR

  - QEX_Nov-Dec_09_Feature.pdf

  - Messung der Quarz-Ersatzdaten



 Software
"The crystal ladder filter design program is available for download from the
  ARRL QEX Web site.
  Go to www.arrl.org/qexfiles and look for the file 11x09_Steder-Hardcastle.zip. "

"Crystal ladder filter design program for “Crystal Ladder Filters for All."
 This is an updated file, as described in Jul/Aug 2010 Letters."

     Quarzfilter Leseprobe  aus hf-technik/hf-module-in-50-ohm-technik/ beam-Verlag
   - Ladder-Quarzfilter 9MHz
     - Schaltungsstruktur
     - Impedanzen
     - Anpassung


  - Quarz-Ladderfilter für SSB- und AM-Bandbreiten by DK4SX
  - ...
  - Kompensationsínduktivität
  - LC-Anpassung Ein- und Ausgang
  - praktische Hinweise


  - Selbstbau-TRX, Quarzfilter für CW, SSB und Noise

   2.4 Quarzfilter selber bauen? Kein Problem!
   Erstellt: DL6GL, 30.12.2011, letzte Änderung

  - 9 MHz Filter

[mkn]

- Das hört sich im ersten Moment einfach und gut an. Aber bis zum fertigen Filter vergehen
  einige Stunden und Tage. neben einer gewissen Anzahl von Quarzen ist auch eine solide
  messtechnische Ausrüstung erforderlich.
- eine gute Anleitung zur Abarbeitung der nötigen Schritte

  - Ladderfilter berechnen und bauen - Mikrocontroller.net

  - Collection of quartz crystal ladder filters by Aleksander Stare S56AL

 - Filterbeispiele
 - Delta-F
-> interessante Bau-Projekte
  - THE LADDER FILTER REVIVED by Lloyd Butler VK5BR

  - Originally Published in Amateur Radio March 1990

  - einige Filter
    - 6 Quarze, 11,5 MHz
    - 5 Quarze, 9,05 MHz, aufgebaut mit 27-MHz-Oberton-Quarzen, 3. Oberton
-> interessante Bau-Projekte


  - Crystal ladder filters (giangrandi.org)

 - Online-Rechner

 - Crystal parameters calculator

 - Crystal ladder filter calculator

 - Some practical examples
  - 4 Quarze, 10 MHz

 - Tuning crystal ladder filters


  - Quartz Crystal Filter Design by https://www.changpuak.ch/

  - Equivalent Circuit Determination of Quartz Crystals

- Online Calculator .:. Quartz Crystal Filter Design  by

  - 4 Quarze, 10,7 MHz
  - Schaltbild
  - Bestücksplan
   - Entkopplung Ein- und Ausgang, Q1 und Q4 nebeneinander?


  - Anleitung zum Bau eines Quarzfilters [DK7JB - Amateurfunk & Elektronik]

  - Untersuchung eines überbreiten 3,6MHz Ladderfilters (Simulation) by DJ6EV

  - Weitabselektion bei Kompensation, so wie wir es kennen [mkn]


  - Design a crystal ladder filter by https://hb9gze.ch/
  - Video
  - Crystal-Filter.pdf
  - HAM_XTAL_FILTER_V2_0 v1.sch (hb9gze.ch)


  - Crystal Ladder Filter 20Mhz by http://www.vk2sja.org/
  - QER filter  “Quasi-Equiripple”


  - Crystal characterization and crystal filter design  by Nick Kennedy, WA5BDU

  - Shifted frequency G3UUR method
- Deriving G3UUR's Equation for Motional Capacitance of a Crystal by G4OEP


- G3UUR. Crystal Parameter Circuit, Baumappe

  - 29 April 2007 - Designing a Cohn Crystal Ladder Filter by Jack R. Smith K8ZOA, sk

 - "A Cohn filter is also known as a "minimum loss" filter and can be implemented with LC components
    or crystals (which, of course, are mechanical analogs of LC components.)"

 -


  - 17, 19 & 20 April 2007 - Lattice Crystal Filter



  - Dishal Crystal Ladder Upper and Lower Sideband Filters


  - Fun with crystal filters  on EEVblog Electronics Community Forum

  - Quarzbandfilter Lernen, Quarz-Bandpassfilter herzustellen
  - 9 MHz Filters Built With Inexpensive Crystals

- An Oscillator Scheme for Quartz Crystal Characterization

- qststuff (w7zoi.net)
- Designing Narrow-Bandwidth Ladder Filters


  - Crystal Parameter Checker (abcelectronique.com)


  - Beispiel für ein 4-Pol 48MHz-Ladderfilter (3. Oberton) by DJ6EV




  ================================================================ ==========================================================

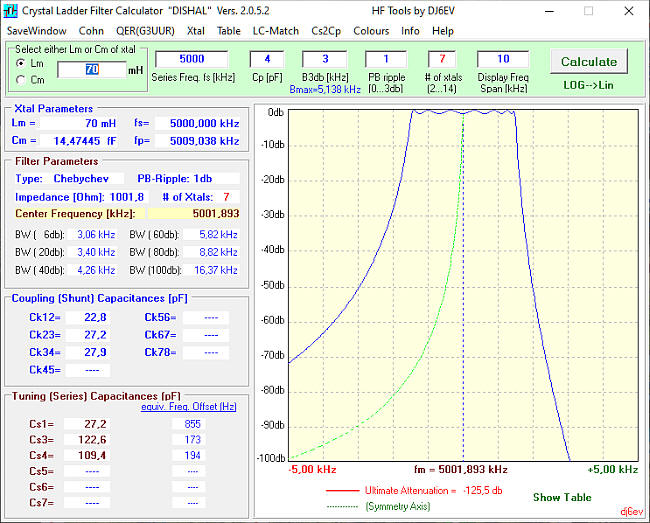

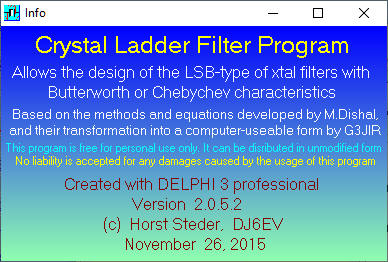

  Crystal Ladder Filter Program by Horst Steder, DJ6EV


- Download dishal2052











- Beiträge von dj6ev im QRPFORUM

  - PC: Windows 10, 64 bit

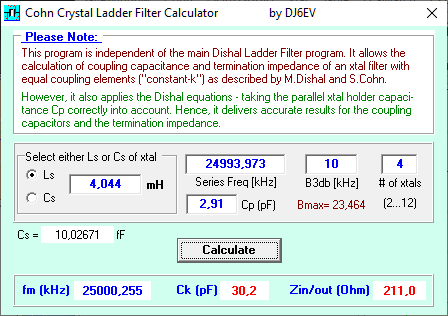

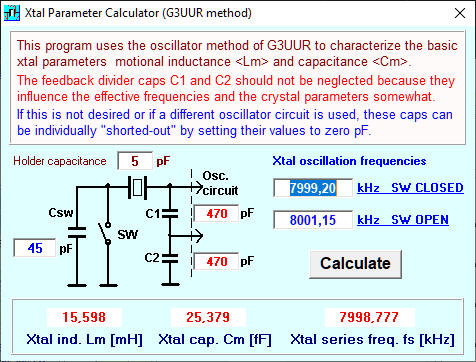

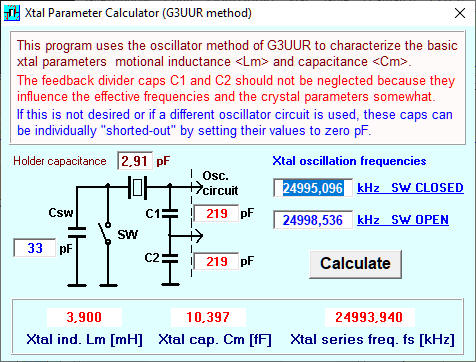

  - Eingabe der gemessenen Parameter und Berechnung der Quarz-Ersatzgrössen





-

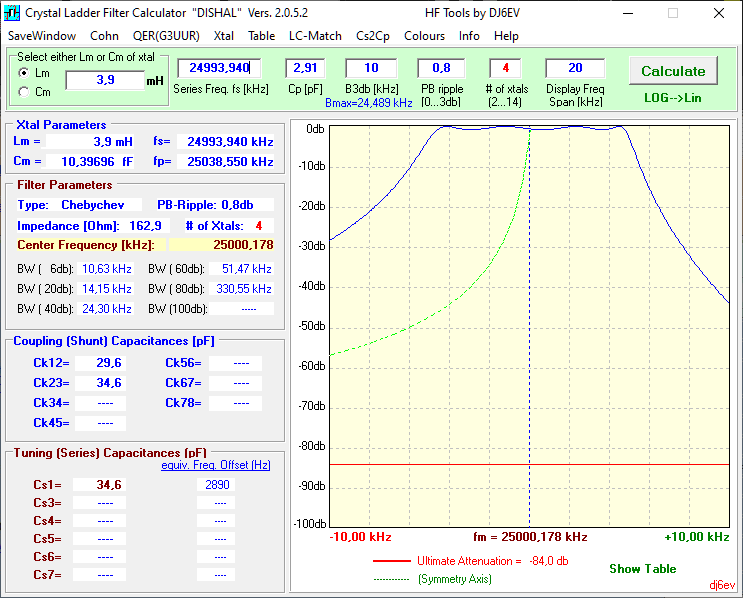

  - Ersatzparameter eingesetzt





  - https://www.bartelsos.de/filter/quarzfilter/quarzfilter-dj6ev#dishal_-_quarz-ladderfilter_programm_-_version_2052




  ================================================================ ==========================================================

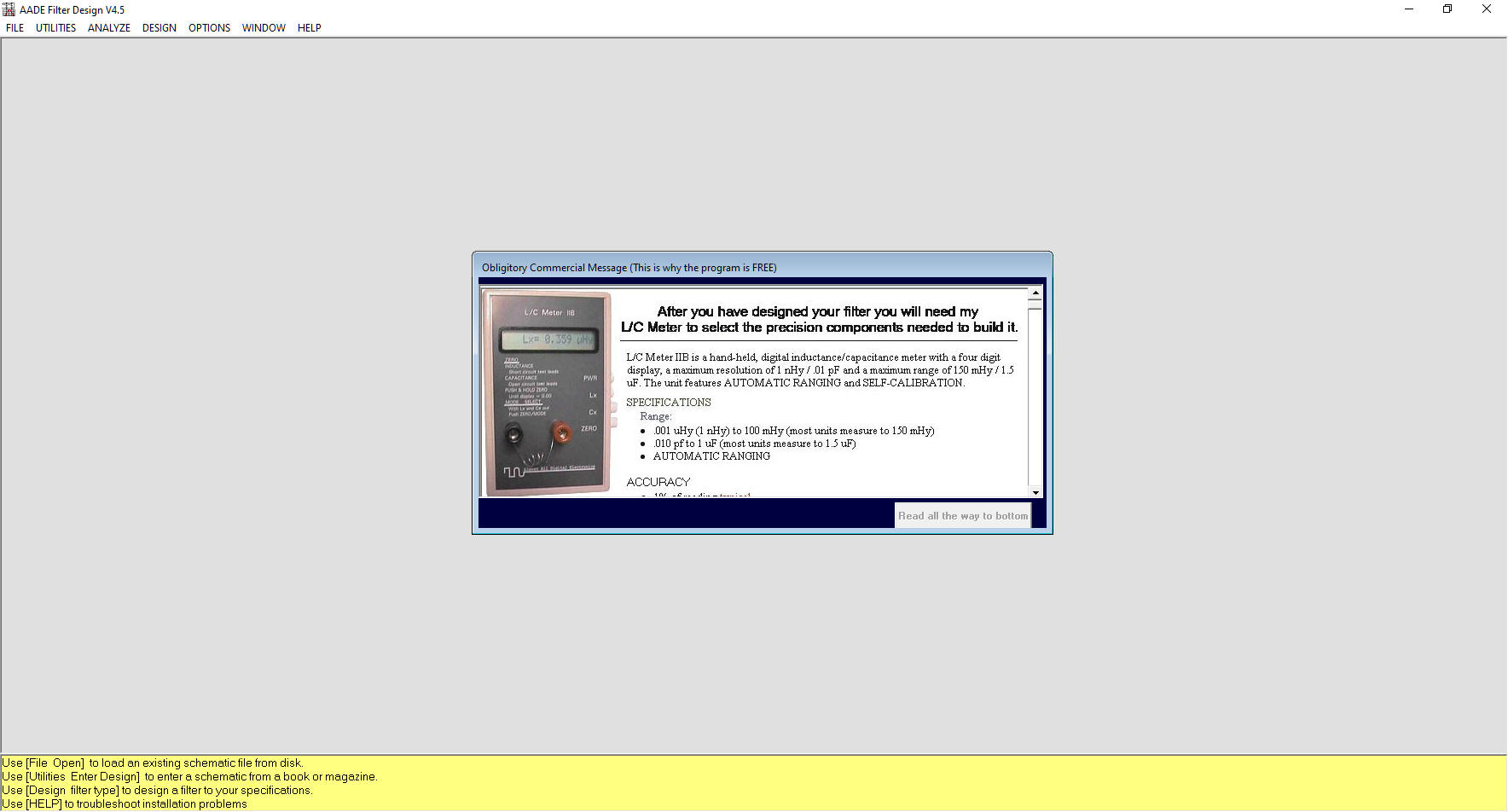

  AADE Filter Design and Analysis by
  - AADE FILTER DESIGN AND ANALYSIS V 4.5
  -> Download

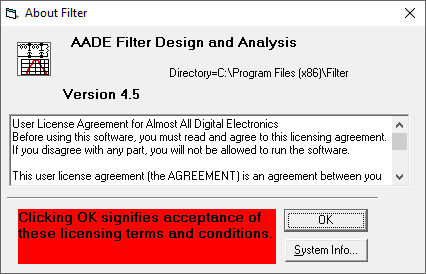

-> Help -> About Filter






  ================================================================ ==========================================================


25-MHz-Ladder-Crystal-Filter-Bauprojekt
[07.02.2022, mkn]

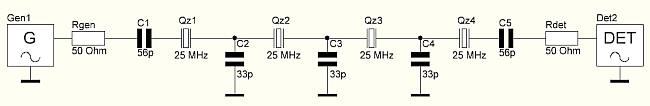

  Filterstruktur: Abzweigfilter. Ladder filter


  - 25,0000-HC49U-S: Standardquarz, 3. Oberton, 25,000000 MHz bei reichelt elektronik

  - Datenblatt
  - Abmessungen
  - Preis: 0,26 Euro, Stand: 07.02.22, Streichung:18.02.2022

25,0000-HC49U-S

Frequenz: 25,0 MHz
Modus: 3. Oberton
Cl: 32 pF
Rsmax: 40 Ohm
Temperaturkoeffizient: ± 30 ppm
Frequenztoleranz: ± 30 ppm
Gehäuse: HC49/U-S

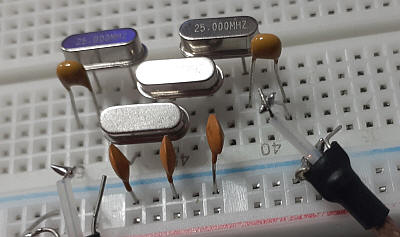

- Es sollte ein Oberton-Quarzfilter werden. Die gelieferten Quarze entpuppten sich
   als Grundton-Quarze.

  - Ersatzschaltbild

  Quarze: Grundton-Quarze

  Q30: Co= 2,91 pF gemessen bei 100 kHz
  Q11: Co= 2,91 pF

  Beschaffung

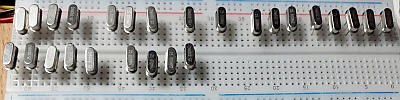

  Aufbau auf Breadboard


- 56, 33, 33, 33 , 56 pF
   RG=RL=50 Ohm






  - MY QO100 SETUP - Seite 6 - Hardware - AMSAT-DL Forum

Schaltung
10 MHz to 25 MHz converter

- Aufbau

" The 10 MHz to 25 MHz converter is now in a box. A 74HC390 dividing by 2, the xtal ladder
   and a MAV11 MMIC. An another MAV11 is required to drive the LNB."
"Hi, a ladder filter is build with 60 dB drop of unwanted signals when taking the 5th harmonic
   of 5 MHz (25 MHz). A perfect sine wave is produced."

  - Hans Holsink, pe1ckk auf Twitter: "#qo100 #Eshail2 To lock the Starcom LNB to an external reference, it need 25MHz on the PLL. I have a 10MHz GPSDO in the shack. This design I use to get 25MHz out of 10MHz. The Starcom SR3602 mini works fine on it. https://t.co/Jd39mWB7at" / Twitter


  Verwendung des 25-MHz-Quarzfilters

- Vervielfachung 5 MHz * 5 = 25 MHz



  - Quarzfilter 45MHz liegt etwas daneben - Mikrocontroller.net

  - 2* SAW

  - 9 MHz Ladder-Filter

  ================================================================== ===========================================================

Quarzoszillator

  DAS GROSSE QUARZKOCHBUCH
Autoren: Bernd Neubig & Wolfgang Briese
Franzis-Verlag Feldkirchen 1997
ISBN 3-7726-5853-5
AXTAL bietet hierzu einen Download an.
Ansonsten finden sich dort weitere zahlreiche
interessante Literaturstellen und Schaltungen.
Informationen zu Quarze, Oszillatoren, Quarzfilter, etc.

  - Enrico Rubiola
   - Phase Noise and Jitter in Digital Electronics


  - Which Oscillator Output Signal is Best for Your Application? (bliley.com)


  - So erzeugt man einen präzisen Takt
  - HF-Praxis+4-2020+IV.pdf

  - Ausgangstypen von Oszillatoren
  - hier betrachtet aus der Sicht der Ausgang-Signalform

  - Phasenrauschen und Jitter von Quarzoszillatoren
  - HF-Praxis 4-2021 II.pdf


  ================================================================== ==========================================================

  XO  Quarzoszillator, quartz oscillator, crystal oscillator

  auris-GmbH
 - Technische Information
OSZI 10,000000  :: Quarzoszillator, 10,0 MHz
Reichelt
Datenblatt
  http://www.auris-gmbh.de/3xios/daten/AQO14.pdf
  Fundamentals of Quartz Oscillators  by HP
  AN Oscillator Circuits

  AXTAL - > DAS GROSSE QUARZKOCHBUCH
Bernd Neubig, DK1AG; "Entwurf von Quarzoszillatoren" UKW-Berichte H.1+2 (1979)

  Oscillation Circuits by NDK   Application Notes



  Quarzoszillator MMD MB3050H

  25 MHz Quarzoszillator gekauft und nun?       0,45 Euro 02/2016 POLLIN  230045

- Datenblatt
- Interpretation der Beschriftung auf dem Gehäuse(Marking)

MMD                      Hersteller: MMD  MMD Monitor/Quartztek Frequency Control Products, ILSI
MB050H                 MB: 8-pin DIP        Supply Voltage: +5VDC   050: Frequeny Stability ± 50 ppm (part per million)    H: Poutput HCMOS

25.0000MHz           Frequency   25.0000MHz
Punkt 0045  S         Punkt: Markierung für pin 1 ?
Pin-Belegung
- 1 N/C     Not Connected
- 4 Case Ground
- 5 Output
- 8 Supply Voltage

Stromverbrauch: max 30 mA

- MBH Series Oscillator


   OSZI 25,000000 :: Quarzoszillator, 25,00 MHz Reichelt

- Quarzoszillator - C-Mos/TTL-kompatibel

• Frequenz: 25,000000 MHz
• Frequenztoleranz: ± 100 ppm
• Temperaturbereich: 0 bis 70 °C
• Speisespannung: 5 V
• Ausgang für 2TTL oder 10 LS-Gatter

Anschlüsse:
· 1 nicht beschaltet
· 7 Masse
· 8 Ausgang
·14 Speisespannung

Hersteller Auris, Artikelnummer des Herstellers : AQO 14 25 MHz
 - Oszillator-Knowhow


  OSZI 24,000000 :: Quarzoszillator, 24,00 MHz reichelt

  IQD LFSPXO009437  Quarzoszillator, 100 MHz, 50 ppm  3,3 V

- LFSPXO009437Bulk.pdf

- HCMOS
 - HCMOS Design Considerations TI 2002
   - General Interfacing Solution
Datenblatt     IQD

  GEY 1294462 :: Quarzoszillator, 125 MHz, 100 ppm   3,3 V Datenblatt     GEYER ELECTRONIC e.K.


  - 10 MHz Referenzfrequenz aus billigem TCXO der GSM-Technik by DK6RX
 -

  - Low Distortion Crystal Oscillator by WENZEL

  ================================================================== ==========================================================

  TCXO  VC-TCXO temperaturkompensierter Quarzoszillator
- temperature-compensated crystal oscillator
  - http://www.raltron.com/technical/
  - https://abracon.com/uploads/resources/vcxo-tcxo.pdf

- https://abracon.com/Oscillators/ASTX-H11.pdf


  - G0UPL's Ultimates, GPS.

  Achtung, Art und Weise der Temperaturkompensation beachten, analoge oder digitale Kompensation.

  TCXO Performance issues

 - Connor-Winfield, 27 MHz


  CW774CT-ND‎T604-025.0M‎ Connor-Winfield XTAL OSC VCTCXO 25.0000MHZ LVCMOS


  ADEV, Jitter, Phase Noise
  VCTCXO ConnoeWinfield ADEVSource: Datenblatt

  - CTI-TC3A2B00-or-DAPU-T11A-25MHz-3-3V-HCMOS-TCXO-Crystal-Oscillator


- http://www.cti.ac.cn/en/Product%20and%20Service/Component/Freqency_Control_Com/2013/0723/28.html




  ================================================================ ==========================================================



OCXO  VC-OCXO OC-VCXO DOCXO

beheizter Quarzoszillator, thermostatgeregelter Quarzoszillator
temperaturstabilisierter Quarzoszillator
oven-controlled crystal oscillator

  Seit einigen Jahren werden weltweit eine Unzahl von gebrauchten(used) OCXO's angeboten.
Es lohnt sich u.a. bei ebay vorbeizuschauen und man wird verschiedene interessante, nicht nur preislich, Angebote finden. Einkauf aus zweiter Hand, bevor der nächste lokale Wiederverkäufer seine Schnäppchen zu erhöhtem Preis weiterverkaufen möchte.




  THE THEORY OF ZERO-GRADIENT CRYSTAL OVEN  by  R. K. Karlquist**, L. S. Cutler**, E. M. Ingman*, J. L. Johnson**, and T. Parisek*,
 *Hewlett-Packard Company, **Hewlett-Packard Laboratories

  - QH 40 A Präzisionsquarzheizer 40° by KUHNE electronic
   40,8 °C • +/- 1,5 °C


  - OCXO: Oven Controlled Crystal Oscillator by VECTRON
  -kurze Einführung


  - 10MHz OCXO Teardown (CTS 1960017)
  - Der innere Aufbau eines VC-OCXO


  - OCXO Layout Guidelines by Connor Winfield
  - zahlreiche Design-Hinweise  zur Platzierung des OCXO auf der Leiterplatte
  - Umwelteinflüsse, Zugluft, Wärme, etc.


  - Quarzoszillatoren (OXCO) – Quintenz Hybridtechnik GmbH

  - Oven Controlled Crystal Oscillators   gefunden bei http://www.n4iqt.com/

  - gute Einführung, Übersicht
  - ADEV
  - Phase Zero Crossing
  - mehrere Application Notes, z.B. auch TCXO

   - OCXO TCXO stuff  --> gefunden bei http://www.n4iqt.com/



  ================================================================ ==========================================================

  NDK ENE3311A,B,D,E,F 10MHz 5V Square Wave SC-Cut OCXO Crystal Oscillator - CQ DL 2019 02 S.15-16, 12.02.2019

  ebay NDK-ENE3311A-B-D-E-F-10MHz-5V-Square-Wave-SC-Cut-OCXO-Crystal-Oscillator-/332389823831 12.02.2019

- https://picclick.com/OCXO-NDK-ENE3311AB-100MHz-Square-wave-5V-281729676152.html




  Auf der Suche nach der technischen Spezifikation
- NDK Nihon Dempa Kogyo Co., Ltd. (NDK)

- EOL Products End of Life
  - 9325D_NSA3403A_e.pdf
  Anhaltspunkt: Abmessungen ->
  - NH26M26LB 10 MHz, 5 V

  - NH26M26LC 26*26*12,5 mm3 , 10MHz,5 V


   Hauptanwendungen:
   Mobile phone base station(5G CU, 4G BBU)
   IEEE1588, synchronous Ethernet clock (SyncE)
   Optical transmission system
   Stratum 3E
   Synthesizer
   Timing and synchronization measuring equipment
   GNSS-DO
   Audio



  Hinweis auf Verwendung ENE3311
  - Measuring Time Takes Time

    - DC-Speisung LDO, Control Voltage, schematic

 - Anfrage bei NDK
 - technische Daten erhalten


- 10 MHz OCXO Teardown (NDK ENE3311A)

- Application Note

  - OCXO Upgrade for Racal-Dana 199x Counters
  - ENE3311


  - Bestellt via ebay am
- Lieferung: 27.02.2019
- Lieferumfang: 2 OCXO's ENE3311B, 1 Kugelschreiber

  Gemeißelt zur Frequenzkorrektur? Hi.




Spannung am unbenutzten Pin? Nichtdeklarierte UREF?

  Erster Test ENE331B, MAY 14, 28.02.2019 mkn
- Ausgangsspannung und Frequenz
- Betriebsspannung: 5 V
- Regelspannung: offen, für die nominelle Frequenz sind 2 V nötig
- Strom bei Einschalten              464 mA
- Strom im geheizten Zustand     154 mA, reduziert sich noch mit der Betriebszeit auf 126 mA
- Frequenz: 9999,9894 kHz
- Last Tastkopf:

Zähler
  Erster Test ENE331B, APR 13
- Ausgangsspannung und Frequenz
- Betriebsspannung: 5 V
- Regelspannung: offen,  für die nominelle Frequenz sind 2 V nötig
- Strom bei Einschalten                462 mA
- Strom im geheizten Zustand      143 mA, 134 mA, ->  138 mA
- Frequenz: 9999,9901 kHz
- Last Tastkopf:

  - Test mit Steuerspannung 0 ... +4 Volt
- 02.02.2020
 - ENE331B, MAY 14: OK, 1,53 V
 - ENE331B, APR 13: OK, 1,53 V
   Achtung, Zähler freilaufend!






  - Projekt eines OCXO-Boards war oder ist noch angedacht Status Dez 2020, es entsteht eine universelle Leiterplatte.

  Spannungsregler für die Abstimmspannung, Uinput: 5 Volt

- LT 1790 BCS LDO-Regler, fest, 4,1 V, SOT-23-3, Datenblatt  Reichelt
  - ausverkauft 07.03.2019

 - Ausgangsspannung 4,096 V
   "4.096 V ELECTRICAL CHARACTERISTICS The l denotes the specifications which apply over the specified temperature range, otherwise
   specifications are at TA = 25°C. CL = 1µF and VIN = 4.6V, unless otherwise noted."

  Output Noise (Note 8)
- 0.1Hz ≤ f ≤ 10Hz 60 µVP-P
- 10Hz ≤ f ≤ 1kHz 89 µVRMS



  - BOU 3299W-1-502, Spindeltrimmer, 25 Gänge, 5 kOhm, linear
  - Datenblatt
  - Temperature Coefficient ... ±100 ppm/°C
Achtung bei der Auswahl des Widerstandswertes
die Belastbarkeit der Referenzspannngsquelle beachten!
    - Tuning Range by WENZEL
  - Tipps
  - Камертон для электроники: тактирующие компоненты производства NDK  [DE]



  ================================================================ ==========================================================


BLILEY

  - Crystal Oscillators: The Complete Guide (OCXO, TCXO, VCXO, & Clocks)
  - Bliley
   - NV47A1282
   - 10.000000 MHZ
   - SN 0407 - 104
   -
SC Cut Crystal OCXO with Electrical Frequency Adjust
  - Interne Referenzspannung wird für Frequenzabgleich mittels eines externen Einstellreglers
    bereitgestellt
  - Betriebsspannung 5  V
  - Datenblatt


- SN 0407 - 104
   - EFC; Uc=2,137 V @ 10 MHz
    Maximale Belastbarkeit der internen  Referenzspannung: Vref: +4.0 Vdc ± 0.2 Vdc at 1 mA Max

Isolier-Abstandsstücken:
Länge 3,26 mm, 3,2 mm DM

Anschlüsse ungewöhnlich lang

    -> Google
   - ebay.de Bliley NV47A1282 or NVG47A1282 10MHz 5V Sine Wave OCXO Crystal Oscillator
   - Size: 36*27*17mm Used OCXO
Bestellt:  10.03.2020
Erhalten: 21.03.2020
  - SN 0442-182
   - EFC; Uc=1,942 V @ 10 MHz

  - BLILEY teardown - qbdnessett (quietbird.com) NV47M1008



  ================================================================ ==========================================================


ISOTEMP RESEARCH



  -TAITIEN purchases ISOTEMP, (January 2005)

  ISOTEMP OCXO131-100


- Application Notes hier sind einige interessante Informationen noch als Download verfügbar.[26.06.2020]

  - Understanding Ovenized Oscillators
  - Oscillator Short Term Stability: (Root) Allan Variance


  - ....



  ================================================================ ==========================================================

  ISOTEMP RESEARCH, INC.


  ISOTEMP OCXO 143-141

  - ebay ISOTEMP-143-141-10MHz-5V-SC-Cut-Square-Wave-OCXO-Crystal-Oscillator

Bestellt: 26.06.2020
Erhalten: xx. Juli. 2020

Uc=1,99 V @ 10 MHz


- The OCXO 143 Series from Isotemp Research, Inc. Jan 30, 2009

- OCXO143-1.pdf  Sine wave
- OCXO143-3.pdf  HCMOS

- Datenblatt OCXO 143
  "The OCXO 143 series oscillators are only one inch square and designed for thru-hole mounting. These packages offer much tighter frequency stability than TCXOs and in some cases cost less. Frequency adjustment is by electrical means using a potentiometer or D/A converter. A Convenient voltage reference source is available for this purpose. Your choice of AT or SC cut resonators are available to meet your frequency stability requirements."

- mehr Datenblätter findet man hier

- Das "Abgleichloch"?
- Pinout



- Messen der Referenzspannung falls vorhanden!


  - http://ka7oei.com/
 - An "ovenized" 10 MHz crystal oscillator using the Isotemp 134-10 OCXO

  - A 10 MHz OCXO (Oven-controlled Crystal Oscillator)

  - http://unreleasible59.rssing.com/chan-39424056/latest.php




  ================================================================ ==========================================================


MORION

  - Sankt Petersburg, ex Leningrad

  - Quartz oscillators: Oven Controlled Oscillators (OCXOs & DOCXOs)


  ================================================================ ==========================================================


MV85


  - MV85-OCXO.pdf  http://www.morion.com.ru/


OCXO MV85
-> ebay

"Used Morion MV85 5V 10 MHz OCXO SC/Sine *TESTED* Sinewave Crystal oscillator
Conddition: Used/tested
Pin definition:
1 pin output 10MHZ sine wave
2 pin GND
3 pin frequency control
4 pin reference voltage output
5 pin +5V power supply "


  - Bild Ausgangspegel an 50 Ohm

Quelle: MORION Inc.,Datenblatt

  General parameters of this part number XO00088-4M are:


Parameters description

Units

Values

Frequency

MHz

10.0

Oscillator type



MV85

Supply Voltage

V

5



+/-%

5

Operating temperature range

C

+10…+55

Frequency stability vs. temperature changes

+/-10-7

<1.0

Frequency stability versus load changes

+/-10-9

<5.0

Frequency stability versus supply voltage changes

+/-10-8

<2.5

Average aging

per year,  +/-10-7

<3.0

Output signal



SIN

Load

Ohms

50

Output level

mV

>225 mV (RMS)

Warm-up time @ 25 C

min

2

with accuracy

+/-, 10-7

1.0

Steady state current consumption

mA

<220

within temperature range

C

+10…+55

Peak current consumption after switch-on

mA

<600

within temperature range

C

+10…+55

Frequency pulling range

+/-, 10-7

>5.0

with external potentiometer

Kohm

20

With external voltage

V

0…+4.5

Slope



Positive

Reference voltage output

V

+4.5



Typical phase noise at offset:





10 Hz

dBc/Hz

-110

100 Hz

dBc/Hz

-135

1 kHz

dBc/Hz

-150

10 kHz

dBc/Hz

-155

Case dimensions

mm

25x25x12.7

Storage temperature range

C

-55…+85

Shock with acceleration //duration

g//ms

3//20

- Messungen, 13.10.2020, mkn

- Us: 4,988 V
- Is= ca. 500 mA beim Einschalten des kalten VC-OCXO, +20oC
- Is= 160 mA
- Uref: 4,466 V
- Uc: 1,549 V @ 10.000.000,042 Hz
- Ausgangspegel: +3,3 dBM, 50 Ohm, +/- 0,5dBm
- Wave form: sinusförmig

- Messungen am 14.10.2020

- Frequenz bei Kaltstart des OCXO: 9.999.838 Hz
- Us: 4,988 V
- Uref: 4,467 V
- Ur: 1,551 V
- Frequenz des OCXO nach 2 Minuten Anheizzeit: 10.000.000,02 Hz

Kennlinie EFC

- Uc: 2,494 V -> 10.000.003,6 Hz
- Uc: 1,549 V -> 10.000.000,0 Hz
- Uc: 1,011 V ->   9.999.997,7 Hz

Kocxo[Hz/V]: 5,9 Hz/1,483 V = 3,978 Hz/V

  Meßaufbau

Zielsetzung: Überprüfung der Funktionsfähigkeit des OCXO

- Breadboard
- 20 kOhm-Einstellregler, ein Wendel-Poti wäre besser
- Zähler FA-2 mit externer Referenz(OCXO MV89A oder s-GPSDO mit OCXO)

- Datenblatt und seine History
- Messung Kaltstart des OCXO
  - Messung Referenzspannung
  - Messung der Spannung an EFC-Pin
  - Frequenz, Strom in Abhängigkeit der Zeit

- Messung der Kennline EFC im aufgeheizten Zustand des OCXO






  ================================================================ ==========================================================

  - DOUBLE OVEN ULTRA PRECISION OCXO MV89A

  Morion oscillator at IFCS 2002, 2002 IEEE International Frequency Control Symposium and PDA Exhibition
- Morion_MV89A_IEEE_IFCS_2002.pdf
A NEW HIGH STABILITY DOCXO. STATISTICS OF THE RESULTS OF FREQUENCY STABILITY
MEASUREMENTS.


 - (RoHS 5)
   Wenn man ihn vor sich hat, dann ist man von seiner Größe und dem Gewicht von 158g beeindruckt.
Nicht ein Relikt der Vergangenheit, noch heute durch MORION angeboten.





Die Bodenplatte des DOCXO hat keine eingesetzten Glaskörper.

  - Datenblatt MV89
   Das Datenblatt offeriert einen umfangreichen  Variantenreichtum des DOCXO.
Bitte die Datenblätter der Vergangenheit beachten.
Es gibt keinen öffentlichen Schlüssel für "XO00281-CT-MV89", sicherlich eine spezielle Variante eines Abnehmers.

- (RoHS 5)

  OCXO MV89A, XO00281M-CT-MV89, S/N: ZA5691, DATE: 03/27

  Kaltstart
Spannung am EFC-Pin 2,916V f=10.000.000,336Hz
Stromaufnahme ca. 945 mA

Aufwärmphase
- kontinuierliche Verringerung der Stromaufnahme


  Vcc: 12 V
Icc= 313 mA
Zeit nach Einschalten: 3 h
Uc[EFC]= 2,71 V @10 MHz

Ansteuerung 74AC14, 1,8 -2 Vpp, knapp, nochmals überprüfen



  Dez. 2020: ebay-Einkauf und China-Lotterie: Glück gehabt

   Abmessungen
Ausschnitt aus Datenblatt MORION MV89
  OCXO MV89A, XO00281 M-CT-MV89, S/N: ZC3317, DATE: 05/16


  - Baureihen
- Abstimmspannung
- Ausgangspegel
Notizen: Start I: 990 mA, 9 999 748 Hz, 9,2dBm an 50 Ohm,
URef. 5,098 V, EFC 2,566 V ???




















Gemessen mit FA-2 und ausgewertet mit TimeLab

Naja, Tendenz erkennbar. Das Messergebnis wird durch die Eigenschaften des internen OCXO des FA-2  dominiert.

  - Uni OCXO mit MV89A by Mike, DL7UKM

  - Bau eines 10 MHz Referenzoszillators mit geringem finanziellem Aufwand by Ing. Helmut Pein, OE6PLG

  - Morion MV89
    5 MHZ XO mit nachgeschalteten, internen Verdoppler auf 10 MHz



  - OCXO AND CLOCK DISTRIBUTION SYSTEM by VE2AZX
  - MV89
  - Scaling and Frequency Adjust Circuit, ist eine gute Idee
  - umfangreiches, lesenwertes Dokument, einschliesslich der Messungen durch MORION

    - Open source Agilent 53132A 53131A OCXO ultra high stability oven upgrade

    - Baugruppe für/mit MV89A, CTS...


  - Untersuchungen zum OCXO Morion MV89A by DK7BJ
  - Reparieren
  - Schaltbild


  - Morion MV89A Oscillator Repair  by Roberto EB4EQA

 - Fehler: Ausgangsspannung zu gering
 - Bilder vom inneren Aufbau
 - Ausgangsspektrum dreier MV89A (Unwanted Signals)

   Ich würde behaupten, dass nur das zweite Spektrum in Ordnung ist.
   Die Subharmonische 5 MHz ist der eigentliche XO.
   Der MV89A, als 10 MHz Version, verwendet einen Frequenz-Verdoppler zur
   Èrzeugung der Ausgangsfrequenz von 10 MHz.
   Bild 3, eventuell(sicherlich?) ist der 5 MHz Quarz ein Oberton-Quarz, erregt auf dem 3. Oberton,
   hier schwingt er aber auch auf 1/3* 5 MHz oder ??? [mkn, 02.11.2020]


 - [time-nuts] Morion MV89A Repair
Bild 1, Bild 2, Bild 3
   - [time-nuts] Morion MV89 and LTC6957
    - Open Source DIY Agilent 53132A 53131A 53181A OCXO Ultra High Stability Timebase Oven Upgrade

   - OCXO MV89A XO00281M-CT-MV89 10.0 MHZ Morion Double Oven Ultra Precision


  ================================================================ ==========================================================


 - OCXO VFC GPS 1PPS
  - MV102
  - NEO-6M



-> http://f1chf.free.fr/fichiers/tcxo/

Google hilft [DE]

  ================================================================ ==========================================================


DOUBLE OVEN LOW PROFILE ULTRA PRECISION OCXO MV180


     Datenblatt MV180  MV180 ebay bestellt, eingetroffen: 18.11.2020, ordentlich verpackt
OCXO auf Leiterplattenausschnitt!


  - MV180  VC-DOCXO
-  Serien-Nr.

- Frequenz: 10M000000
- Abmessungen: 50,2 * 50,2 * 19 mm
- Gewicht:  g
- +12 V
- REF-Spg.:  5,090 V, Leerlauf 5033 m´nach 15 Min.
- EFCintern:   2,728 V  .   10.000.000,522 Hz, Messzeit:1 s, FA-2 unsynchronisiert
2,687 nach 15 Min, 0.000.000,521 Hz, Messzeit:1 s, FA-2 unsynchronisiert

- EFC   @ 10 MHz
- EFC   @ 10 MHz
- EFC 6 V:
- EFC 0 V:
- Slope: positiv
- Ausgang: Sinus
- Ausgangspegel: +5,1 dBm, 50 Ohm
- Einschaltstrom: 674 mA
- Betriebsstrom:  223 mA, Aufheizzeit: 15 min


- Gehäuse ist mit GND verbunden
- Pinbelegung wie MV89A


- OEM Products


  - [time-nuts] Thunderbolt MV-89a OCXO Transplant?


  ================================================================ ==========================================================


CTI

  CETC  CTI
  China Electronics Technology Group Corporation


https://de.linkedin.com/company/china-electronics-technology-group

https://de.wikipedia.org/wiki/China_Electronics_Technology_Group_Corporation
 Google


- CTI OSC5A2B02 10MHz 5V Square Wave OCXO Crystal Oscillator

ebay USED-CETC-CTI-OSC5A2B02-10MHz-5V-Square-Wave-OCXO

www.cti.ac.cn/Products/system/Professional/crystal/2013/075/289.html




Die Zuordnung des Datenblatts ist nicht klar. Wie auch immer, es hilft für eine erste Orientierung.
Link ist tot. http://www.cti.ac.cn/
CETC CTI

https://forum.amsat-dl.org/index.php?thread/3293-external-reference-from-ics512-pll-clock-multiplier/

Karen, RA3APW

http://www.ra3apw.ru/


AllanDev_10MHz-XtalOSc_OCXO-CTI.jpg by RA3APW
- Phillips PM6680




- ADEV 3*10-11 für tau= 1 s entspricht dem Datenblatt <= 0,05 ppb ->  5*10-11


- Vergleich mit eigenen Messungen




  - USED CETC CTI OSC5A2B02 10MHz 5V 26*26*12 Square Wave OCXO Crystal Oscillator

  - cti osc5a2b02 10 mhz - Google-Suche

  - HCMOS-Ausgang

  - CTI 1411.15  10.000 MHz 0SC5A2B02 CETC
 - 362 mA, 186 mA
 - 2,04 V
 - wird wärmer als ENE

  - CTI 0810.06  10.000 MHz 0SC5A2B02 CETC
 - 330 mA, 410 mA, 246 mA, 210 mA
 - 2,06 V

  - CTI 1210.06  10.000 MHz 0SC5A2B02 CETC
- 352 mA, 394 mA, 220 mA
 - 2,06 V


Fazit. die 3 OCXO funktionieren prinzipiell
- Messung mit synchronisiertem Zähler wiederholen
- Stromaufnahme über Zeit messen


[26.06.2020, mkn]
Die nominelle Frequenz wird bei 1,953 V errreicht. Abstimmspannung innerhalb eines GPSDO.

  CTI 0SC5A2B02 CETC
   110403 2,497 V @ 10,0 MHz
              1,953 V @ 10,0 MHz
   130811 1,802 V @ 10,0 MHz
   130313         V @ 10,0 MHz
   131011 1,918 V @ 10,0 MHz

  ================================================================ ==========================================================

  VHFDesign.com

     - Kits list




OCXO 10 MHz PCB ebay

Specifications
Product OCXO-10MHz-PCB
OCXO type CTI OSC5A2B04    [CN]
Supply Voltage, Vcc +6 V DC
Center Frequency 10.000 MHz
Frequency Stability +/- 10 ppb, 0 .. +75 °C
SSB Phase Noise at 1 kHz offset 145 dBc/Hz
Power Consumption: Turn On 3.5 W
Power Consumption: Steady-State < 1.5 W
Board dimensions 60 * 30 * 15 mm
Weight 20 g

Description

External OCXO PCB, 10 MHz, compatible with our PLL USB PCB, based on ADF4350, ADF4351,
MAX2871

described here:
LO-PLL-USB-User-Manual.pdf

It will be suitable if on-board PLL accuracy (for your application) is not enough.

-> Package contents 1 x OCXO-10MHz-PCB



Layout



Source: VHFDesign

  -> Einschaltstrom < 583 mA
  -> Betriebsstrom < 250 mA

  Bauelemente
  - Spannungsregler LP3878

LP3878-ADJ Micropower 800-mA Low-Noise "Ceramic Stable" Adjustable Voltage Regulator for 1-V to 5-V Applications

- Designed for Use With Low-ESR Ceramic Capacitors!
- LP3878-ADJ  Typical Application

Source: TI
  - Schottky-Diode SS12

  - Type des OCXO: Sinus- oder HCMOS-Ausgang? AG00013_.gif (7874 Byte) As reminder to do the measurement!
- Ausgangsdämpfungsglied über Trenn-Kondensator an OCXO angeschlossen
  - 150 Ohm, 36 Ohm, 150 Ohm
 - gelieferte Version: Unterschied zu den Angaben im obigen Platinen-Layout

  -HCMOS Ausgang und Abschluß mit 50 Ohm über Trennkondensators?






  ================================================================ ==========================================================

  - Herstellung eines hochpräzisen 10-MHz-Referenzsignaloszillators by JA4BUA - Schaltbild

- http://ict-kuwa.net/img/ENE3311.pdf

- http://ict-kuwa.net/img/OSC10M1.pdf

  ================================================================ ==========================================================

  - HP5385A OCXO Timebase

 - "a used OSC5A2B02 OCXO from Ebay, a MAX6126AASA21 and a potentiometer "
- Datenblatt

- HP 5385A

- http://www.cti.ac.cn/products/system/professional/crystal/2013/0725/289.html

- EAN 6929101496496




  ================================================================ ==========================================================


Trimble


  - Trimble 34310-T OCVCXO , an OEM product?
- 0240-0850-T Serien-Nr.

- Frequenz: 10M000000
- Abmessungen: 50,2 * 50,2 * 38 mm
- Gewicht: 98 g
- +12 V
- REF:    V
- EFCintern:    ,  V
- EFC   @ 10 MHz
- EFC 6 V:
- EFC 0 V:
- Slope: positiv
- Ausgang: Sinus
- Ausgangspegel:
- Einschaltstrom
- Betriebsstrom


- Gehäuse ist mit GND verbunden
- Pinbelegung wie MV89A


ebay
- Trimble 34310-T/T2/0 10MHz 12V 50*50*38mm Sine Wave OCXO Crystal Oscillator
 - Used, gebraucht
 - Package included:1 pcs 34310-T or 34310-T2 or 34310-0 only!!!

 - Test:
   Kein Ausgangspegel
- Kontakt mit dem Verkäufer, Entschuldigung, Kaufpreis erstattet.[08.01.21]

  - Datenblatt wird gesucht! - trimble ocxo 34310 - Google Suche
  - Trimble 34310-T OCVCXO by AMATEURTELE.COM
  - einige technische Daten


  - Trimble OCXO 'extreme' teardown
  - detailierte Bilderstrecke
     - interner XO DOC3103  -> DATUM ???


  - Open Source DIY Agilent 53132A 53131A 53181A OCXO Ultra High Stability Timebase Oven Upgrade
  - Notes on Trimble Thunderbolt performance and modifications by John Miles, KE5FX

  - My GPSDO project: OCXO Thermal Oscillation?
  - Trimble 34310-T OCXO


  TRIMBLE 37265

  Trimble 65256
  - GPS-Disziplinierte 10MHz-Referenz [Lötlabor Jena] (loetlabor-jena.de)

 - Trimble 65256, im Inneren wird ein OCXO Vectron MC2001X4-046W verwendet



  - OCXO/Si5351A Synth kit


  - 10MHz OCXO Teardown (CTS 1960017)

  - https://troutunderground.com/Crystals-Oscillators-10Mhz-Crystal/


  ================================================================ ==========================================================

  C-MAC

 -> Rakon "007 Rakon acquires the Frequency Control Products division of C-MAC MicroTechnology "


  - http://www.ko4bb.com/manuals/92.75.209.205/C-MAC_double_oven_OCXO_datasheet.tif
- http://www.ko4bb.com/manuals/92.75.209.205/C-MAC_double_oven_OCXO_hookup.tif


  ================================================================ ==========================================================


CTS


  - 10MHz OCXO Teardown (CTS 1960017)

- RF Signalquelle mit VC-OCXO
   - DIY HP/Agilent 53131A 010 High Stability Timebase Option PCB’s Available – gerrysweeney.com



  ================================================================ ==========================================================

VECTRON


  - C4550

- C4550A1-0213
 - A1 Gehäuse-Typ A

- Reference Voltage Output


- VECTRON C4550A1-0213 10MHz 5V
   SC-Cut Square Wave OCXO Crystal Oscillator


  ================================================================ ==========================================================


OCXO, ohne EFC und deren Umbau


  ================================================================ ==========================================================


JTM



  JTM     Justiming Technology

Copyright© 2012 Justiming Electronics Technology Co., LTD
  Justiming Electronic Technology (Shanghai) Co., Ltd
  - OCXOs(Oven Controlled Xtal Oscillator)

   OCXO  JTM1175, 25 MHz, 3,3V


- Abmessungen 1,1*1,3*2,1 cm

Leider gibt es keine  ausreichenden Informationen.

OCXO oder VC-OCXO:  es sind OCXO eine einen EFC-Eingang!
Quarz-Schnitt: AT cut

Datenblatt ?? Welche Daten der Serie JTM1000 sind zutreffend?
EFC? Nein
DIL 14 polig
IC-Sockel MPE 001-1-014-3 Präzisionsfassung, 14 polig, RM 2,54


 Wie sieht es mit einer EFC aus, keine Aussage im Angebot.
 Also Teilnahme an der CN-Lotterie, hi.

- 1 x JTM TECH JTM1175 25MHz 3.3V OCXO Crystal Oscillator | eBay
   Bild [Ausführung Jan. 2021]

- Bestellt: 09.01.2021
- Empfangen:  28.01.2021
- Verpackung: sehr gut, 59 g
- Sichtkontrolle: ok, ausgelöteter OCXO
- Funktionskontrolle:

Achtung!
Das aktuelle Angebot zeigt eine andere Gehäuseausführung! Hier sind die Kappe und der Boden verlötet! Somit entfällt die einfache Öffnung des OCXO-Gehäuses.
[21.05.2021, mkn]
Bilder 1 JTM1175, Bild 2  JTM1175H, Bild 3
  JTM1175H
 - Abmessungen verschieden zum JTM1175
 - der verwendete Quarz verwendet eine größere Gehäuseform







PN: JTM1175
FO: 25 MHz
SN: 14160289

Ub:3,3V Ib:139 mA
Frequenz: 25 000 008,5 Hz

Pin 1: reagiert nicht, keine Frequenzänderung

PN: JTM1175
FO: 25 MHz
SN: 14030656
Ub:3,3V Ib:154 mA
Frequenz: 25 000 008,8 Hz










- JTM1000 - Justiming Technology





  Wo ist Pin1?
Markierung links, unten Sternchen, spitze Ecke in der Bodenplatte
Quelle: Plisch
 Sicht auf die Pins!

  Testaufbau
Wo bleibt die Spannung?
Max. Strom 545 mA
Keine 3,3 V
Die 5 V stimmen auch nicht
Schaltung des MB102/HW-131
CN kopiert auch CN, die stille Post, was kommt am Ende raus?
Ohmsches Gesetz, jeder Draht ist anders?


EFC?
DIL 14 polig
IC-Sockel MPE 001-1-014-3 Präzisionsfassung, 14 polig, RM 2,54

Betriebsspannung 3,3 V oder 5 V
EFC: ???
Datenblatt ??




  Der Umbau zum VC-OCXO

  - TRV Oscar-100 von SP3OSJ
 - LNB modification for TRV OSCAR-100 pdf
 - signal road
 - TRV Oscar100 schematic diagram


Artur, Sp3OSJ, verwendet 5 V


Informationen  by  Artur, SP3OSJ, tnx again!

SP3OSJ Modifizierung: R5: 0R, R7 und R8 entfernen


Betriebsspannung 3,3 V oder 5 V
EFC: ???
Datenblatt ??
-  Auszug: "TRV Oscar100.pdf" by SP3OSJ  www.sp3osj.pl













- Seite drucken (amateurfunk-sulingen.de)

https://www.amateurfunk-sulingen.de/#start
Interessantes Forum



  SP3OSJ Modifizierung: R5: 0R, R7 und R8 entfernen


DL7UKM:
- Spannungsteiler verbleibt im OCXO.
- Der vorgeschlagene R5 0R wird durch 82 k ersetzt.
Wert bestimmt den Ziehbereich, evtl. anpassen!
- Alternativ könnte der 82 kOhm ausserhalb des OCXO platziert werden,
damit ist jederzeit die Anpassung des Ziehbereiches möglich.
Temperaturabhängigkeit des R5 außerhalb des Gehäuses, im Falle von PLL kein Issue.

  Ein neues Abenteuer beginnt oder wie öffnet man einen OCXO?  [28.01.2021, ..., mkn]

  Wie öffnen?
  Wie ist der mechanische Aufbau?  Übergang Bodenplatte  zur Gehäusekappe?

  Methoden, Werkzeuge
  Teppichmesser, klein
  Spalt, Kleber etwas herauskratzen, Lötungen an den zwei Ecken abtragen

  Kappe hat Delle, dann ausbeulen, hi.

  Schaltbild
  Bauelemente, SMD-Marking Hergestellt um 2015 ???
  LPNG, SOt23, 3 V
  S47  OPV
  P2t, 3 pin, BFR92
  P8 BB148, 2 pin, Kapazitätsdiode
  Spannungsteiler   56 kOhm

  Frequenzen bezogen auf 25,0 MHz [01.02.2021 mkn]

-> 47 kOhm

+0,25 V   -15,5 Hz
+1,247 V  -0,15 Hz
+1,25 V
+2,25 V, + 14 Hz,
+3,02 V  +24,4 Hz

14,04 Hz pro Volt
Slope: positiv
Steilheit nach Aussen hin

  -> 82 KOhm

+0,256 V  -9,83 Hz
+1,242 V  +0,15 Hz
+2,254 V  +9,7 Hz
+3,03 V   +16,8 Hz

9,6 Hz pro Volt
Slope: positiv


  Vergleich mit CTI OSC5A2B02 10MHz
1,0 ppm  -> 10 Hz
2,0 ppm  -> 20 Hz
- das wären 5 Hz bis 10 Hz pro Volt Abstimmspannung


EFC- Eingangswiderstand
≥ 100 kOhm



25-MHz-VC-OCXO Modul JTM1175(mod. VC)





DC-DC-Converter Breakoutboard YP-8
Vin: 5V
Vout: 3,3 V

modifizierter JTM1175(VC-OCXO)
Pin1 Brücke rot oder R5








  Verwendung

- 25-MHz-sGPSDO












Externe Ref.: sGPSDO, Nr.02

  sGPSDO rev 1.0, Rcontrol(R5): 82 kOhm, Uc: 1,01 V @25 MHz
  TiP: 2,5 kHz
  Harmonische von 25 MHz und GPS-Frequenz 1575 MHz
  Auswertung, Bewertung mit dem RTL-SDR




  ================================================================ ==========================================================



- UNI-OCXO by DL4ZAO und DL7UKM [Nov., Dez. 2020]




     Uni-OCXO - ein stabiler standalone OCXO-Referenzoszillator  by DL4ZAO, DL7UKM

     - Manual und Baumappe [22.12.2020, ... Updates]

       - BM 2021 – v03 [10.04.22]

      - Link zur Reichelt BE-Liste, Achtung, enthält nicht alle Bauelemente.

     - Typ derSMA-Buchse K11, HF-Out:
        - bitte anpassen an den gewählten Einsatz der Leiterplatte im Gerät(Gehäuse)
        - Winkel- oder gerade Ausführung, Gewindelänge
        - Kosten: alternative Bezugsquellen nutzen

     - verwendete PCB-Version: v10











- Projekt: (D)OCXO Baugruppe, [Nov. 2020, mkn]


  Es wird eine sehr stabile 10 MHz Frequenz benötigt, die Kurzzeitstabiltät steht im Vordergrund

- Ungenauigkeit kann nachgeregelt werden
- Messungen mit FA-2 und TimeLab indikative ADEV-Messungen
Eine Idee, ein Projekt wird geboren
Erstes Brainstorming bei Kaffee und Kuchen.
Einer muß eine Vorlage zum "Zerflücken" und
als Grundlage für die spätere Gestaltung erstellen.


Es ist eine eigenständige OCXO-Platine mit einer Fläche 100x100 mm2 auf der verschiedene DOCXO oder OCXO aufgebaut werden können.
Der OCXO kann seine eigene oder externe Referenzspannung verwenden. Durch Jumper erfolgt die Auswahl, auch die Zuführung der Uc von der PLL ist möglich.
Ein IC für die 5 V Referenzspannung kann bestückt werden und ermöglicht somit die Verwendung von OCXO ohne herausgeführte Referenzspannung.
Im Ausgang nutzen wir den 74AC14 und den Übergang zum 4-Fanout-Buffer.
3 verschiedene Pinout-Bauformen  der OCXO werden berücksichtigt.
OCXO mit 12V und 5 V sind einsetzbar. Ub:15 V für die 12V OCXO.
Die max. Fläche von 51x51 mm2  für den OCXO erlaubt die Platzierung weiterer OCXO-Ausführungen. Eine Lösung für die mechanische Fixierung muss man dann selbst finden.

Ich starte mit der Verwendung von drei DOCXO unter der Nutzung der eigenen Referenzspannungen.

  Die Leiterplatten sind eingetroffen und die Bestückung beginnt, CORONA verzögert die Reichelt-Zulieferung oder der OM hat zu spät bestellt, hi.





Referenzspannungsquelle


  - herausgeführte interne Referenzspannung des OCXO
  - externe Referenzspannungsquelle für den OCXO

  Anforderungen an
  - Temperaturstabilität
  - Rauschfreiheit

  Einfluß des Potentiometers



MAX6250BCSA  5,0 V

  -> Digikey MAX6250BCSA  Datenblatt MAX6225/MAX6241/MAX6250

    Bestellung -> SMD SO8




- Weitere Bauelemente


CD74AC14
6 Schmitt-Trigger Inverter
CD74AC14 TI

  - LM 1085 IT-ADJ LDO-Spannungsregler, einstellbar, 1,25 ... 27,5 V, 3 A, TO-220-3

  - L-11PHC 100µ: Stehende-Induktivität, 11PHC, Ferrit, 100 µH bei reichelt elektronik

- Datenblatt

- L-11PHC 100µ Stehende-Induktivität, FASTRON  11PHC  Datenblatt
   - Ferrit
   - Toleranz: ± 10 %
   - Ø 12 x 15 mm, Raster: 5 mm
   - DCR max : 0,16 Ohm, IN: 1,84 A  DC


  - BOU 3296X-1-103: Spindeltrimmer, 25 Gänge, 10 kOhm, linear bei reichelt elektronik

Typ Präzisionspotentiometer
Ausführung Spindeltrimmer
Aufbau 25 Gänge
Toleranz 10 %

  - Bourns® Trimpot® Trimming Potentiometers (cdn-reichelt.de)


- Aufbau mit MV89A, DL7UKM, Dezember 2020


- Nutzung der internen Referenzspannung des MV89A

- Abstimmspannungsbereich


- Anpassung des Abgleichbereiches


- Möglichst große Distanz zwischen DOCXO-Gehäuseboden und Leiterplatte wählen!
   Die Wärmeübertragung auf die Leiterplatte ist deutlich spürbar.
   Abstandsstücken einfügen, Länge der Anschlüsse


  ================================================================ ==========================================================


- Inbetriebnahme




Anpassungen für PCB v10




Wichtig, bitte beachten!

  "Errata

Betrifft: Leiterplatten Version: pcb_dl4zao_v10

Auf dem Bestückungsaufdruck der Leiterplatte haben sich zwei Fehler eingeschlichen.

R3 - R5 und C16 - C19 sind im Platinenaufdruck vertauscht.

In der Bestückungszeichnung dieser Baumappe [BM 2020 – v01h] ist die korrekte Bestückung ersichtlich"
BM 2020 – v01h

  - Elko 22 uF SMD

  - Einschränkung des Abstimmbereiches des OCXO

  Anpassung an den verwendeten DOCXO MV89

R3= 11 k (br, br, sw, rt, silber), gemessen 9,22 k ?
R4= 10 k 043CO x 103, --> Toleranz 10 %
R5= 7,45 k  (violett, gr, sw, br, br), gemessen
zusätzlich ein R= 2,2k zu R4 parallelgeschaltet, Unterseite der LP , //: gemessen 1,785 k

  - Zusatzjitter am Ausgang des 74AC14

  - Die nachfolgende Massnahme entfällt für OCXO mit HCMOS-Ausgang!

  - Zusatzjitter am Ausgang des 74AC14, dies war zu erwarten, da die sinusförmige Ausgangsspannung des
  MV89  von ca 7 dBm für ein sicheres Schalten und Aussteuern des 74AC14 Schmitt-Triggers nicht ausreicht.

- Deshalb wurde beim Schaltungsentwurf die Möglichkeit einer Spannungstransformation,
   u.a. durch einen RF-Übertrager, vorgesehen, diese ist durch setzen der Jumper umsetzbar.
 +7 dBm-> 5 mW, 500 mV, 708 mVp, 1416 mVpp

  Achtung: nicht der 74AC14 ist die Ursache sondern die nicht datenblattgerechte Ansteuerung!


Achtung:
Bestückungsaufdruck vertauscht, C16 ist C19!
Pegelerhöhung durch einen Breitbandübertrager

T4-1T-X65 Mini-Circuits®


-> T4-1-X65, 50-Ω-Breitbandübertrager 1:4, 0,2-350 MHz via Box73
    Preis: 4,70 € , 20.04.2022

    - T4-1-X65.pdf (box73.de)


  -> Hersteller: Mini-Circuits®

      T4-1-X65+  1:4 CORE & WIRE Transformer, 0.2 - 350 MHz, 50Ω


  - RF-Übertrager mit Doppellochkern ...




- Ersatz des Tr1 durch ein RLC-Glied



- zur Anwendung kam bei meinem ersten Aufbau eine selektive Spannungstransformation durch einen Schwingkreis

- R= 47 Ohm, L= 4,7 uH, C: 47 pF

- SMD-Induktivität EPCOS B82432A1472K, 4,7 µH, 0,39 A, Datenblatt


- Ergebnis:

  OK, der 74AC14 wird deutlich besser ausgesteuert und es wird "kein nennenswerter" Jitter hinzugefügt.

 Ein weiterer Vorteil  der LC-Transformation ist der "impedanzgerechte" Abschluß, ca. 50 Ohm, des OCXO
 für 10 MHz.







  Indikative Messung mit dem Frequenzzähler FA-2 unter Nutzung der statistischen Funktion.

 Referenzen: Wenzel, ...,
 G3RUH,

 Sinus- Rechteckwandler, Basteltagebuch, DK7JB



Achtung: Bestückungsaufdruck: C16 ist C19















Aufbau auf DIL-6 Steckfassung




 Abschätzung der Spannungsüberhöhung, Transformation



Eine empfehlenswerte Software für jeden HAM mit einem Android-Smartphone

RF & Mikrowelle Werkzeugkasten

"10 EURO-Ausgabe, die einen deutlich höheren Wert besitzt."

Alternative gibt es verschiedene kostenfreie Versionen mit eingeschränkter,
aber sehr brauchbarer Zusammenstellung.

DL7UKM






  ================================================================ ==========================================================


- Was ist neu in der Version PCB ...


    - umgesetzt Elko 47 uF
    - Abstimmung des OCXO durch zusätzliches Potentiometer erleichtert

   Abstimmung durch grob(R4) und fine(R40) Poti


  - HF-Siebung der DC-Speisung

  - Tiefpass 100nF-100uH-100nF
     11PHC-101K-50
  - L-11PHC 100µ: Stehende-Induktivität, 11PHC, Ferrit, 100 µH bei reichelt elektronik

- Datenblatt
-  11PHC-101K-50
- L-11PHC 100µ Stehende-Induktivität, FASTRON  11PHC  Datenblatt
   - Ferrit
   - Toleranz: ± 10 %
   - Ø 12 x 15 mm, Raster: 5 mm
   - DCR max : 0,16 Ohm, IN: 1,84 A  DC



   --> N° 10 L’oscillateur de référence Wenzel. by HE9DYY,  Hinweis auf DC-Siebung

  ================================================================ ===========================================================


Stromversorgung



  - Steckernetzteil 15 V

    - MW GST25E15 Steckernetzteil, 25 W, 15 V, 1,66 A  via Reichelt 13,75 €, 09.01.2021

"MeanWell Steckernetzteil der Serie GST25E. Steckernetzteil mit Eurostecker Universaleingang Überlastschutz durch Abschalten (hiccup), auto recovery geschützt gegen Kurzschluss, Überlast, Überspannung Isolationsklasse II niedrige Leerlaufleistung Energy efficiency level VI (DOE)
Technische Daten:
Eingangsspannung: 85 - 264 V AC / 47 - 63 Hz
Ausgangsspannung: 15 V DC / 1,66 A
Leistung: 25 W
Restwelligkeit: 100 mVp-p
Effizienz: 87%
Einschaltstrom, max.: 65 A
Arbeitstemperatur: -30 ... +70 °C
Größe: 79 x 54 x 33 mm
Gewicht: 0,203 kg"

- Datenblatt
- Installation Manual-MEAN WELL Switching Power Supply Manufacturer

  -> Bedienungsanleitung Stecker- und Tischnetzteile






  ================================================================ ===========================================================


- To Do


  - RF-Übertrager für 10 MHz, Doppellochkern


  ================================================================ ===========================================================


Gehäuse


  GEH EG 2: Alugehäuse, 168 x 103 x 56 mm, silber bei reichelt elektronik
- Datenblatt Datum: 18.03.05

ProMa Technologie -> Gie-Tec GmbH -> Profilgehäuse -> Euro Gehäuse




Proma 131030 131030 Universal-Gehäuse 168 x 103 x 56 Aluminium bei CONRAD
  - Preisniveau deutlich über Reichelt, Status: 10.01.2021
  - Datenblatt  Datum: 10.04.2012
     -> Platinenabmessung mit 100 * 160 mm erwähnt
         Dicke der LP? Nut mit 1,8 mm angegeben
         Tiefe der Nut 2 mm
Ist das Gehäuse geeignet? [10.01.2021, mkn]

Eigentlich kommt die Frage zu spät...

Uni OCXO mit MORION DOCXO MV89A
 Höhe DOCXO: 39 mm
 Höhe PCB= 1,62 mm
 Abmessung der LP: 100 * 100 mm
 PCB: pcb_dl4zao_v10

Seitliche Freiheit zur Bauelementebestückung?
K9 und R4 zeigen auf die Frontplatte
Ist zusätzlich Platz für ein 4-Fan Out Board?

Vertrauen wir den Angaben, gefunden bei CONRAD, und bestellen bei REICHELT.
Und nun der Ausgang der Geschichte...

An manchen Stellen könnte es knapp werden.
- Siehe Sicherungshalterung
- Kühlkörper: ist isoliert aufgebaut
- Abstand des MV89A zur Seitenwand, hier ist es sehr eng,
  Tiefe der Nut beträgt 2 mm
- SMA-Buchse: OK

Alternative Montage der Leíterplatte, 90 Grad nach Links gedreht.
- Nun zeigt R4 nach Rechts. Man müsste ein Loch in die Seitenwand bohren,
  was sicherlich nicht wünschenswert ist. Alternative Lösung ein Spindelpotentiometer
  mit vertikaler Abgleichachse einsetzen. Kommt auch nicht zum Einsatz da
  der Abstand des Gehäuses von R4 nicht passt
- SMA-winkel-Buchse kann nicht mehr eingesetzt werden. Kabel mit SMA-Buchse
   wäre denkbar.
- Unterseite: 5-V-Schiene auftrennen und durch Drahtbrücke ersetzen







  ================================================================ ===========================================================


XO


  VCXO, VCTCXO spannungsgesteuerter Quarzoszillator
voltage-controlled crystal oscillator
  - Informationen

- https://www.digikey.de/de/pdf/c/connor-winfield/t-tv-tcxo-vctcxo

  - http://www.conwin.com/datasheets/tx/tx176.pdf


  ================================================================ ===========================================================

  ToDo

  OCXO   HEWLETT PACKARD

  ================================================================ ===========================================================


Atomic Clocks


  - Comparing Miniature Atomic Clocks, RESENTATION by Dr. Thomas CAO, SPACEON
    Download auf der Webseite von AXTAL.com

 - Coherent PopulationTrap(CPT)  CPT Clock
 - Rubidium Clock











Zurück  Oben

Updated on 18.04.22
