 This page is still under construction, I am using it as my
online notebook.
It's time to finalize
and sort the content
on this page, but ...! ;-)
To Do |
|
|
|
|
|
|
|
|
|
|
Icom IC-9700 2m/70cm/23cm-Band ALL MODE
TRANSCEIVER
|
|
|
|
|
|
|
|
|
|
|
|
================================================================= |
|
|
|
|
|
|
27.12.2023, mkn |
|
|
|
|
-D-STAR QSO Party
2023 | Event | Icom Inc. (icomjapan.com) |
|
|
|
|
Source: ICOM Japan |
|
|
|
|
|
- Warum nicht einmal mitmachen, ausprobieren und ein Paar Punkte
verteilen? |
|
|
- Regeln |
|
- Austausch von Bildern bringt extra Punkte
IC-9700/IC-705/IC-905 | Instruction Manual / Guides | Support | Icom
Inc. (icomjapan.com) |
|
- Abrechnung
https://www.icomjapan.com/uploads/event/dqp2023/Log_sheet.xlsx
|
|
|
|
|
|
- Bild-Generierung |
|
|
- Endung .jpg |
|
|
- File-Größe: max 200 kByte |
|
|
- File-Name: bis zu 23 Zeichen, ohne die File-Endung |
|
|
- "Progessive JPEG Format! wird nicht akzeptiert |
|
|
- Es können bis 500 Bilder angezeigt werden. |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================= |
|
|
|
|
|
|
31.12.2023 |
|
|
|
|
Habe nun den IC-9700 in das Heimnetzwerk
meiner
Fritz!Box7150 integriert.
Anlass war die Nutzung der ICOM Bild APP auf
dem PC und Smartphone.
Nun können die bearbeiteten Bilder direkt
über das Netzwerk auf die SD-Karte gespeichert werden.
|
Wie immer..
|
|
|
|
|
Es wird Zeit diese Dinge auch einmal zu erkunden. Die
Fritz!Box7150 hat
nur einen LAN-Anschluß und der ist blockiert durch den PC, so wurde für den Anfang ein lange nicht mehr
genutzter LAN-Switch dem Lager entrissen. |
|
|
|
|
 |
CentreCOM FS705
10/100TX x 5 ports unmanaged
Taste
PC
HUB
Allied Telesyn FS700 Series Datasheet (alliedtelesis.com) |
|
|
|

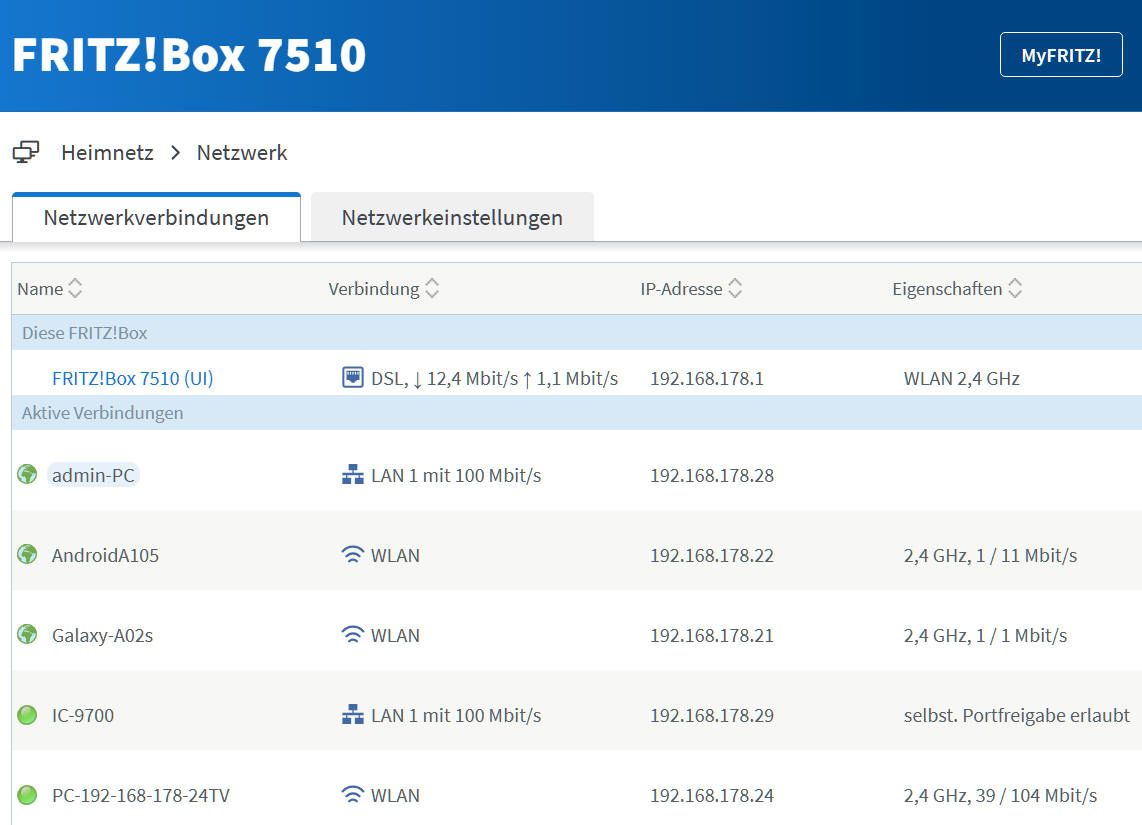

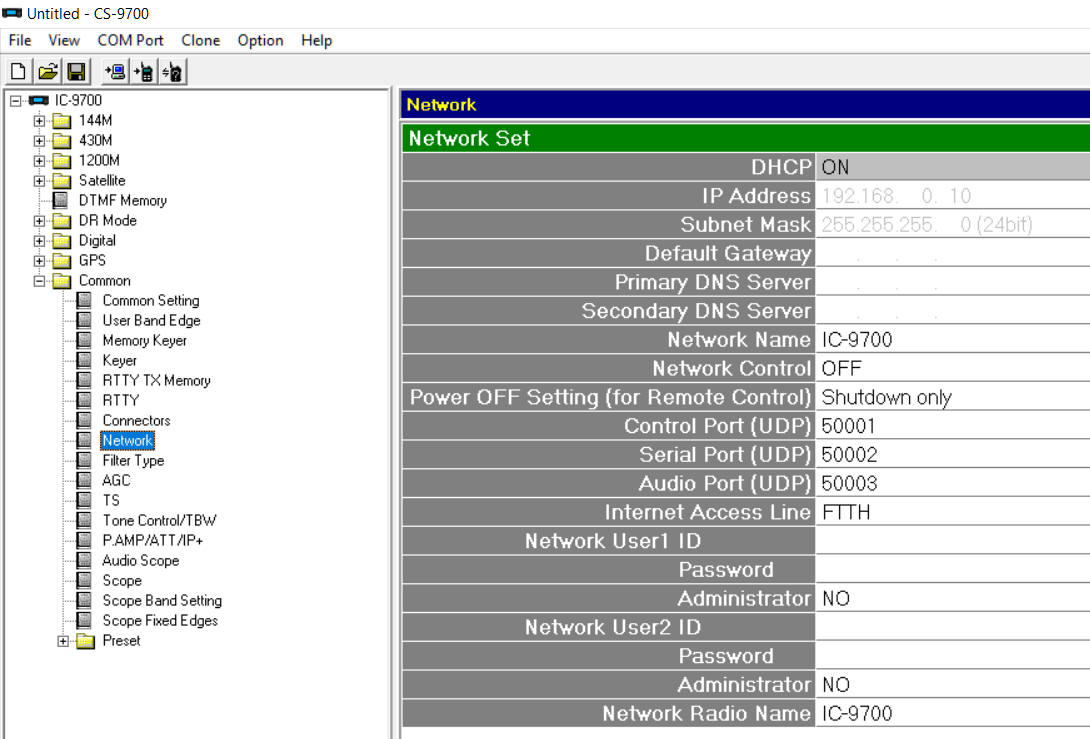

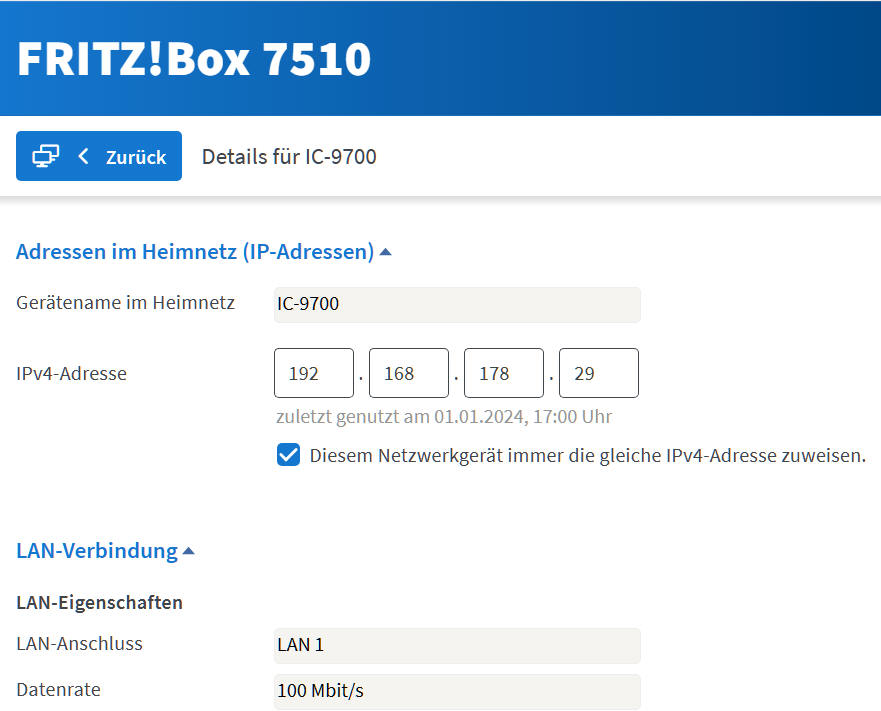

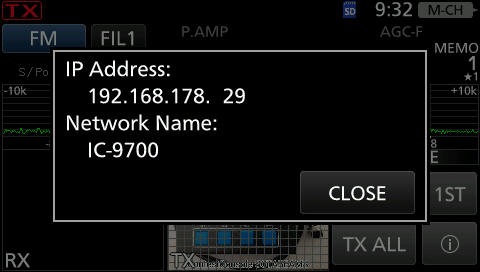

FRITZ!Box7510 vergibt eine Adresse, dies wird manuell als
feste Adresse dem
IC-9700 zugeordnet.
Bezeichnung nötig. Nur 9700 wird abgelehnt,
Buchstaben und Ziffern sind erforderlich, ok, dann IC-9700. |
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
|
 |
01.01.2024 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Die Welt der Signale im 2-m-Band ist kräftig angestiegen, dies bedarf
einer näheren Abklärung. |
|
|
|
|
|

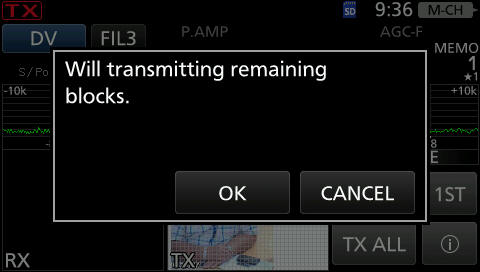

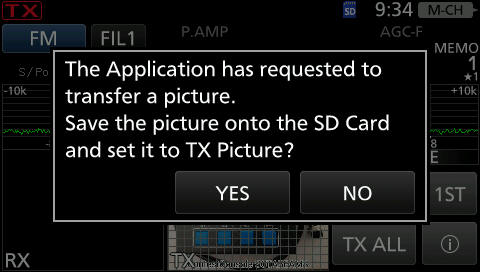

Erste Nutzung ist die Übertragung der aufbereiteten Bilder zum
Transceiver, so entfällt das leidige Entnehmen der SD-Card und das
Kopieren. |
|
|
|
|

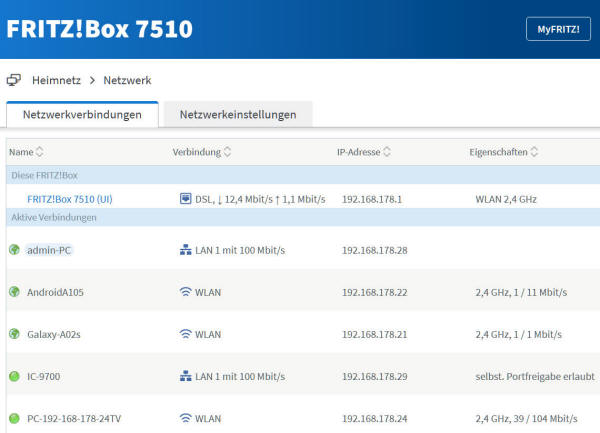

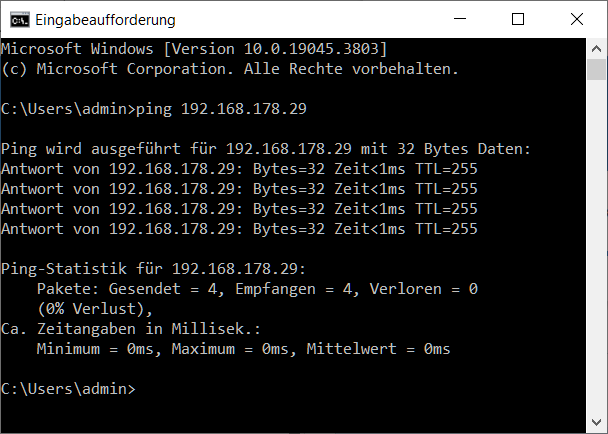

Die FRITZ!Box listet den IC-9700 nicht als aktive Verbindung! Also
einmal "anpingen", es klappt. Und nun?
System neu starten, alles ok.
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
-
PingTools Network Utilities – Apps bei Google Play |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-
TL-SG108 | 8-Port 10/100/1000Mbit/s Desktop Switch | TP-Link Deutschland |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-
Icom IC-9700 Internal Terminal Mode – David Cappello (KG5EIU) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- Hilfe für den Icom
G3 Terminal Zugang, XLX508 Amateur Radio Gateway OWL (xlx-owl.de) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================= |
|
|
|
|
|
-
Port forwarding for Icom Radios - Open Icom ports in you modem - VK3FS |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================= |
|
|
|
|
|
|
|
 |
--> Time.is |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================= |
|
|
|
|
|
- FRITZ!Box
7510 | AVM Deutschland |
|
|
|
|
|
- Einbindung des IC-9700 |
|
|
- Problem, aber lösbar, ist, daß die 7510 keinen LAN-Switch enthält.
Lediglich ein LAN-Port ist vorhanden. |
|
|
|
|
|
Ziel: Zugang des IC-9700 zum Internet |
|
|
|
|
|
Nutzung der abgelösten 7312, WLAN 2,4 GHz und 1 LAN-Port ist vorhanden |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================= |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
- Heimnetzwerk |
|
|
- Router, FRITZ!Box |
|
|
- Netzwerkadapter der Teilnehmer des Heimnetzwerkes, IP-Adresse,
MAC-Adresse |
|
|
|
|
|
|
|
|
================================================================= |
|
|
|
|
- Bestimmung der zugewiesenen IP-Adresse durch den ISP
|
|
|
|
|
|
- Öffentliche IP-Adresse |
|
|
|
|
|

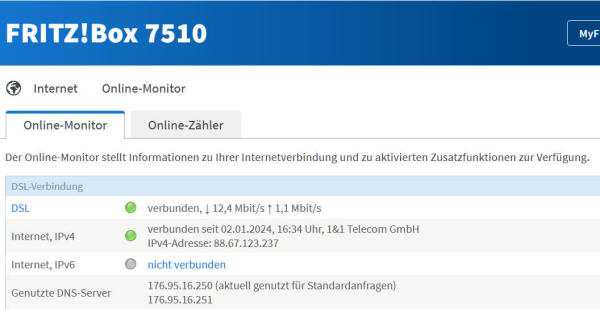

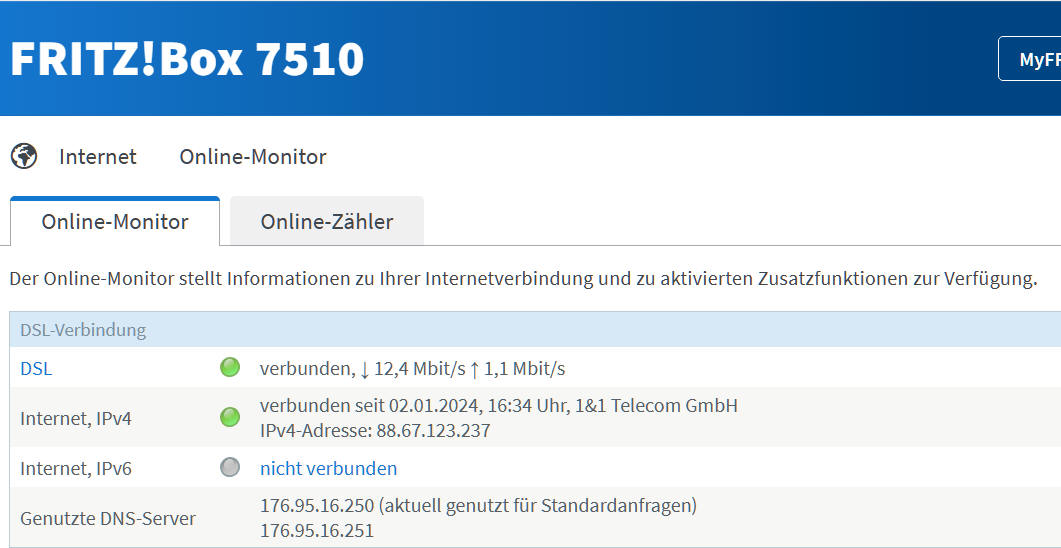

- Info aus dem Internet Router FRITZ!Box7510 |
|
|
|
|
 |
88.67.123.237 |
|
|
|
|

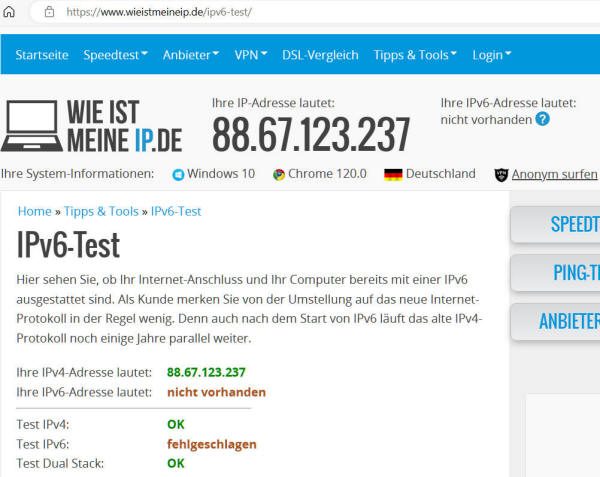

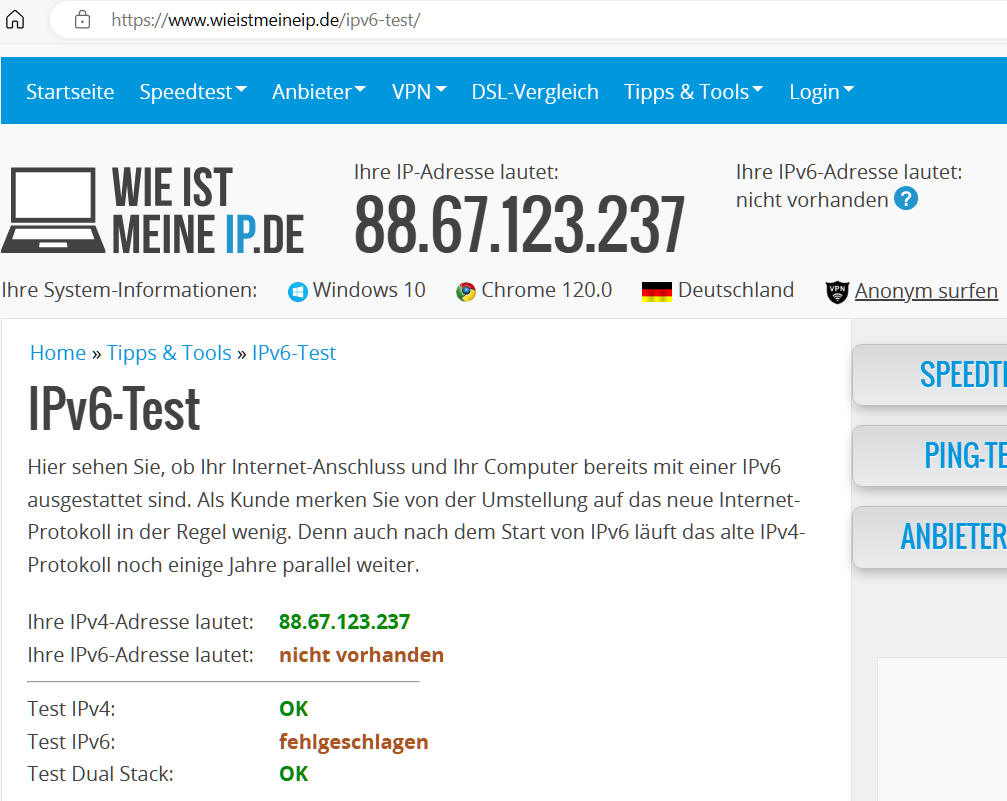

- Alternative Methode z.B. via
https://www.wieistmeineip.de/ |
|
 |
|
|
|
|
|
- UDP Port Scanner,
Online UDP Port Scan, UDP Port Scanning | IPVoid
|
|
|
|
|
-

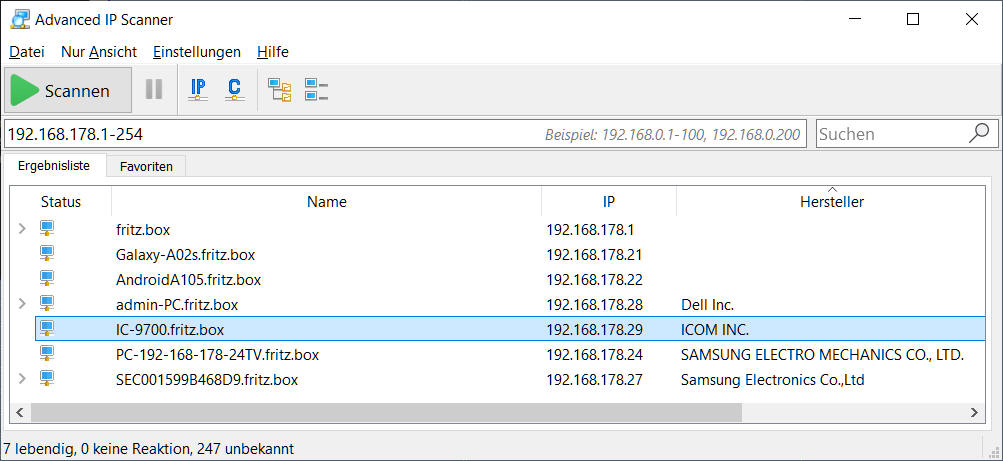

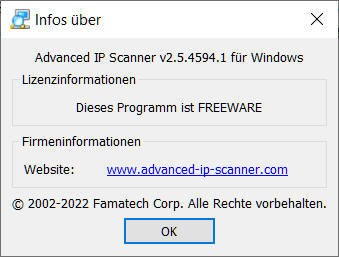

Advanced IP Scanner - Gratis-Download von heise.de
-
scannt Ressourcen des lokalen Netzwerkes |
|
|
-
Wireshark - Gratis-Download von heise.de
|
|
|
|
|
|
- FRITZ! Talk XL
01 - Portfreigaben - YouTube
|
|
|
|
|
|
|
|
|
|
|
|
-
IP-Adresse herausfinden: So einfach geht das (t-online.de) |
|
|
|
|
|
|
|
|
|
|
|
- cmd |
|
|

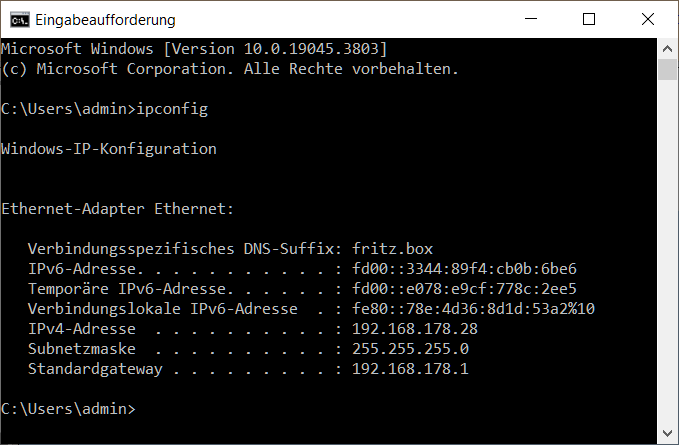

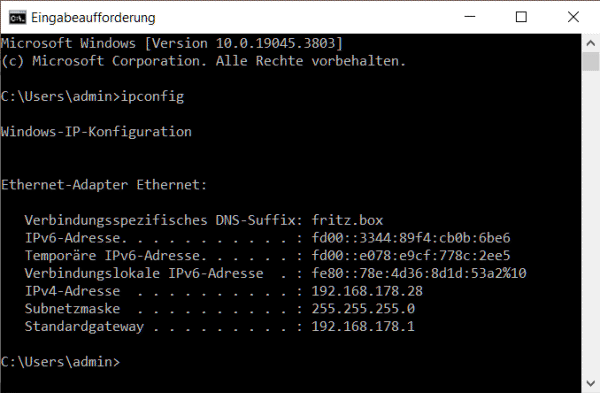

- ipconfig |
|
|
- ping |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================= |
|
|
|
|
|

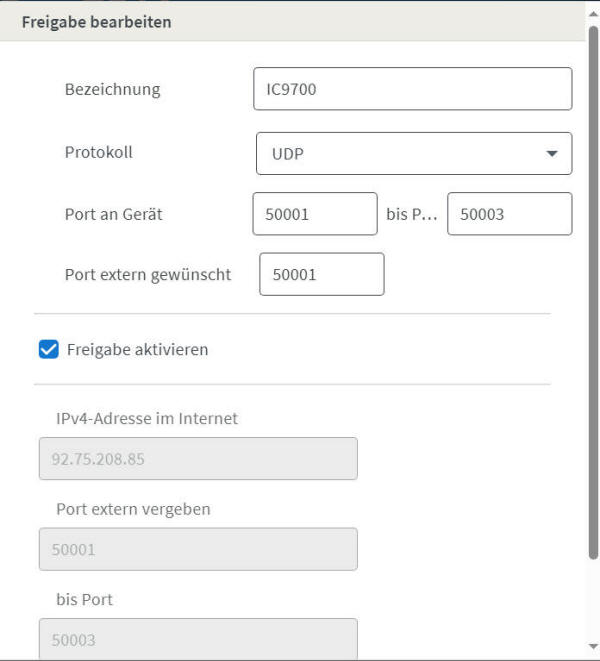

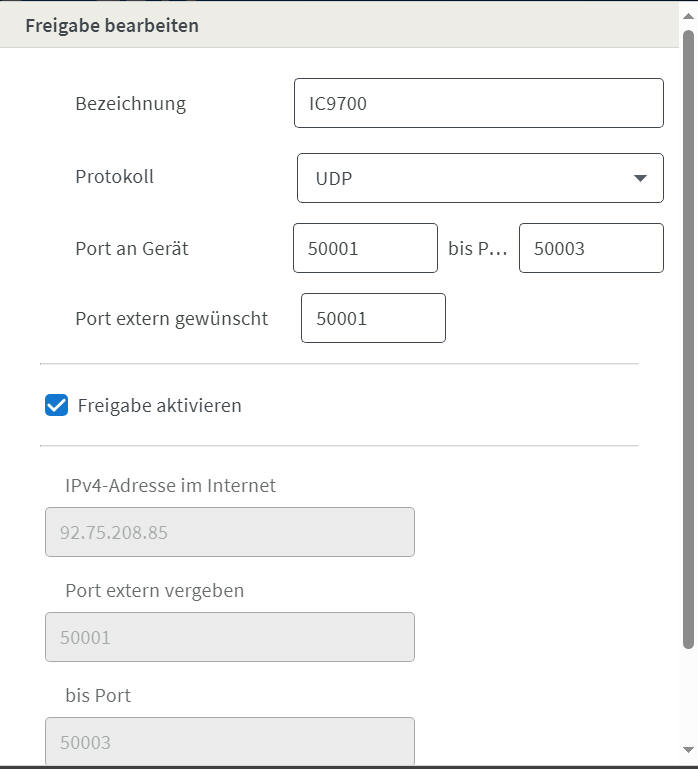

Internet -> Freigaben |
|
|
|
|
OK, nicht im Bild, drücken. |
03.01.2024
verbunden seit 03.01.2024, 02:03 Uhr,
1&1 Telecom GmbH
IPv4-Adresse: 92.75.208.85 |
|
|
|
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
--> 92.75.208.85 |
|
|
|
|
 |
|
|
|
|
Die Spalte MAC-Adressen ist im Screenshot ausgeblendet |
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
03.01.2024 |
|
|
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
 |

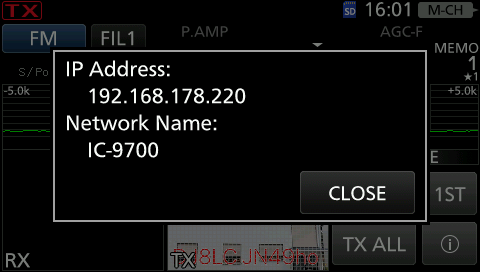

Aktuelle Stand der gewählten Adresse. 14.01.2024 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-
Controlling Icom Radios with LAN or WLAN from Spectrum Lab (qsl.net) |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================= |
|
|
|
|
|
ircDDB Home |
|
|
ircDDB Channel List
Generator |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
================================================================= |
|
|
|
|
Habe die Network-Orientierung verloren... hi
Das erste Ziel ist die Einbindung des IC-9700 ins Homenet
oder Heimnetz.
Warum eigentlich?
app Picture
bietet neben der Aufbereitung der Bilder auch den direkten Transfer via
IP-Adresse an.
Wie ist meine Heimnetz
aufgebaut?
Internet-Router mit 1 Lan Port, Wifi und DECT
Zugang.
Welche Geräte sind gegenwärtig eingebunden?
Einbindung via WiFi
DECT-Telefone
SMARTPHONES
TABLETS
TV-Gerät(u.a. Nutzung
der Mediatheken der einzelnen Sendeanstalten, etc.)
Laptop
Internet-Radio
Via LAN
Home-PC via LAN-Anschluss
Ein LAN-Switch erweitert die verfügbaren Ports auf 4, zukünftig auf 7
Ports.
Anwendung für IC-9700
1. Picture Transfer
- PC
- Smartphone via
Wifi, Android

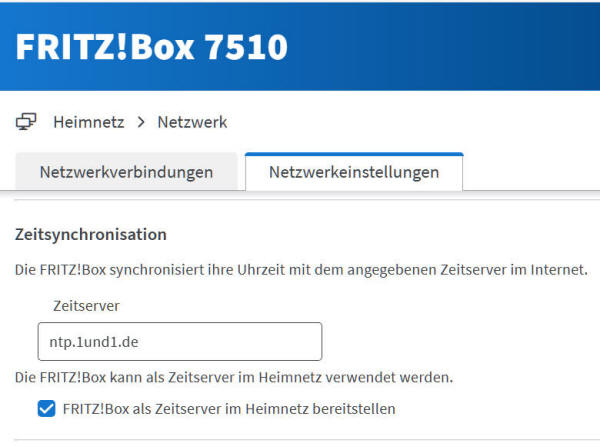

2. TIME Synchronisation

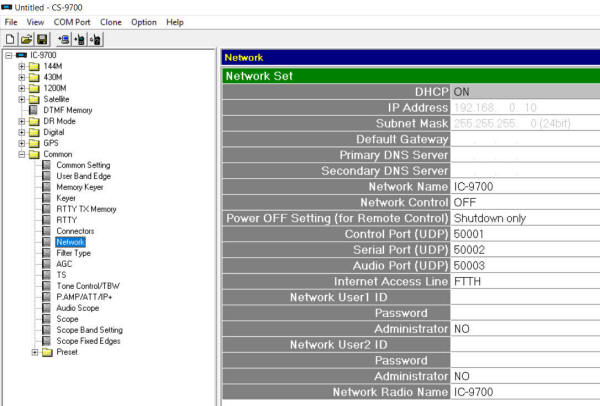

3. REMOTE-Zugriff via Heimnetz
- PC,
LAN-Kabel LAN local area network
SW: RS1BA2
4. Externer Zugriff via Internet
5. D-STAR
- Terminal-Access
-
6. Etc, ....
Wie viele LAN Ports? LAN wired
- FRITZ!Box7510
- PC DELL 745
- Laptop HP
- IC-9700
-
IC-7610 ?
- zukünftiger PC ?
Android 192.168.178.22 WLAN
Galaxy-A02s-von-Angelika 192.168.178.21 WLAN PC-192-168-178-24TV
192.168.178.24 WLAN
|
|
|
|
|
|
|
|
|
|
|
www.Kab24.de
"SF/UTP Patchkabel, doppelt geschirmt
CAT5e grau
Eigenschaften:
- für 10/ 100 / 1000 MBit/s Datenübertragungen
- Folien-
und Geflechtgeschirmt(S-FTP)
- geschirmte RJ45-Stecker
- angespritzte Knickschutztüllen
- Belegung 1:1 nach
TIA/EIA 568 B
- Rastnasenschutz (wie auf dem Foto)
- Leitung 2x2xAWG 26/7
- PVC Aussenmantel, Farbe grau
- vergoldete Kontakte
- CCA-Kupferinnenleiter
- RoHs-konform
- Längenangabe auf beiden Steckern
- ISO/IEC 11301 & EN 50173 verified
Dieses
Kabel können Sie für folgende Verwendungszwecke einsetzen:
- vom T-DSL Anschluss zum Splitter
- vom PC zum HUB/Switch/Router
- von der Netzwerkdose zum
PC
- vom Patchpanel zum HUB/Switch/Router
-
als ISDN-Kabel " |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Enhanced 350MHZ Patch Cord S-FTP 28AWG 4PR 2835 E87647-DG au AWM
60°C 30V LL58663 CSA AWM
80°C 30V FT1 ETL to TIA/EIA 568 CAT5e
Länge: 1,5 m |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
