Bauelemente, Baugruppen
mkn, 2013, ;-)
Frequenzaufbereitung Frequency Generation and Processing
einer gewünschten Frequenz.
- variable
PLL Phasenregelschleife, Phase-Locked Loop
- http://www.ti.com/product/SN65LVDS150
- MuxIt™ PLL FREQUENCY MULTIPLIER
- clock-timing-clock-generators-plls-frequency-synthesizers
- interessante Experimentierleiterplatte
by https://twitter.com/oh2aue
- Einsatz als REF für 10 GHz LNB's, PLL-Teiler: 390
- Seitenbandrauschen bei 9750 MHz Mittenfrequenz
- Bild 1
- sinusförmig
- rechteckig
- Form, Zusammensetzung der Harmonischen
- Nichtlinearität, Oberwellengenerierung
- PLL
- ideal Nadelform, wie war das mit dem Dirac-Stoß und seinem Frequenzspektrum
--> Delta-Distribution
- Projektbeschreibung pdf
- XO: 6,4 MHz, Teiler 4060N -> 100 kHz
- Impulsformung mit 74HC04N
- Messung: Amplitudenverlauf des Frequenzspektrum bis 500 MHz
- Information zur Leiterplatte
- http://www.wenzel.com/documents/circuits1.htm
- ungerade Vervielfachung, Dioden 5082-2811
- Idee: Sinussignal wird durch Dioden-Brücke in Rechtecksignal gewandelt
- gewünschte ungerade Harmonische durch Filter selektiert
- beschrieben ist ein Vervielfacher 10MHz -> 30 MHz
Frequency_Doubling_using_Semi-Conductor_Diodes.pdf
Dioden Verdoppler
it need 25MHz on the PLL. I have a 10MHz GPSDO in the shack.
This design I use to get 25MHz out of 10MHz.
The Starcom SR3602 mini works fine on it. https://t.co/Jd39mWB7at“ / Twitter April 2019
- Aufbau
- Verwendung: dient als Referenzfrequenz einer LNB-PLL, als Ersatz des 25-MHz-Quarzes
- Welche Forderung wird an die spektrale Reinheit des 25-MHz-Signals gestellt?
- Benötigter Pegel?
Transfer
Lieferung

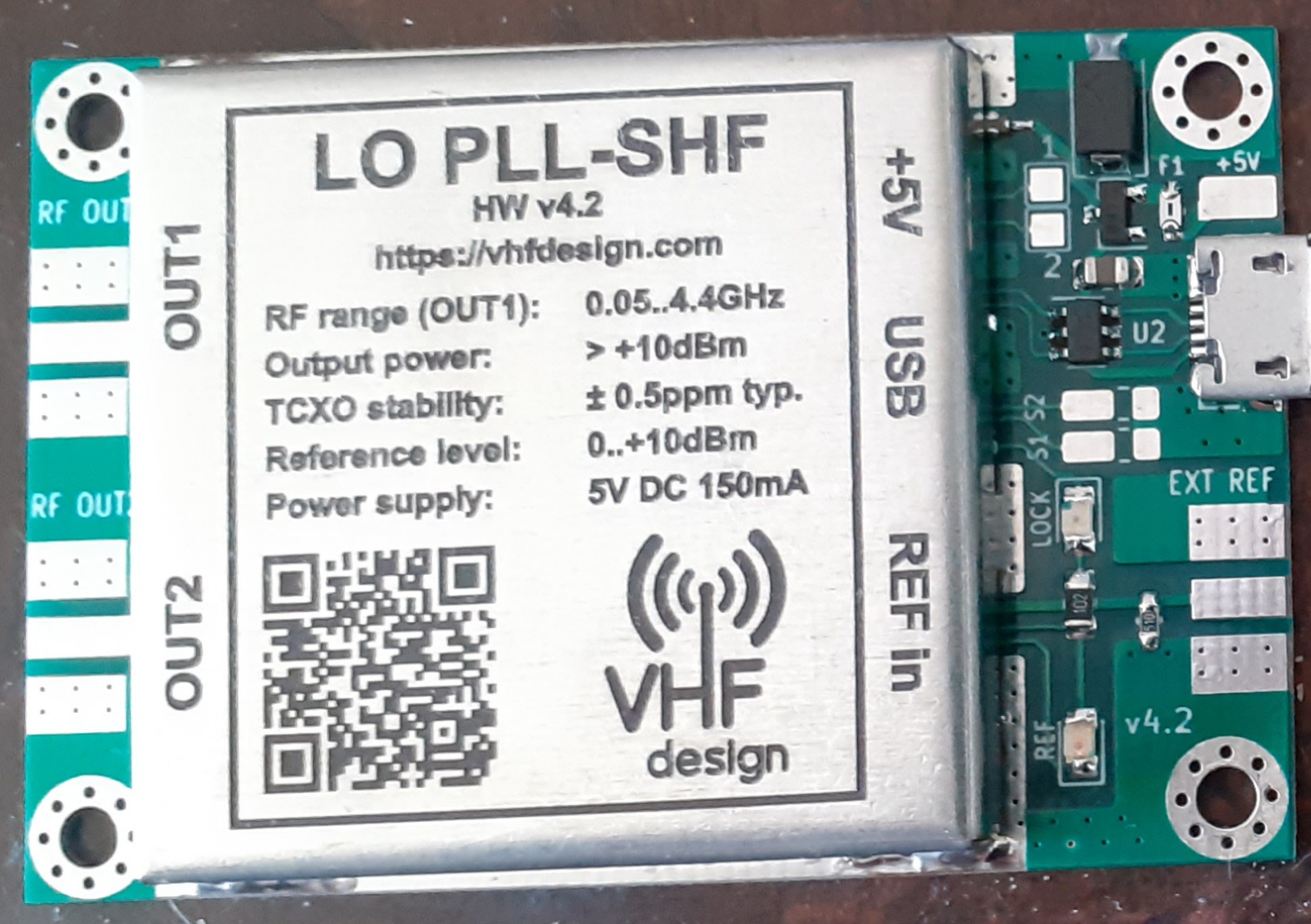

"LO PLL USB ADF4351 user programmable board"
RF range 50 MHz - 4400 MHz
Output power > 10 dBm
TCXO stability typ. +/- 0.5 ppm @ 10 MHz
Supply operation +5 V DC & 150 mA
PCB dimensions, mm 54 x 29 x 6
Weight 10 g
Package contains
1 x LO-PLL-USB-ADF4351 user programmable board
1 x PLL software and documentation
PCB LO PLL USB ADF4351 CW beacon user programmable board
- VHFdesign.com
- LO PLL USB MAX2871 ADF4350 ADF4351/a> by UR3IQO
Description
The frequency synthesizer module can be used in several operation modes:
- Signal source controlled from the PC;
- Autonomous signal source which can generate four preprogrammed by the user frequencies;
- Beacon which can send a CW text, the scan mode with up to four frequencies is also available.
All beacon parameters are user programmable.
If you need a compatible USB A to USB Micro B 5 pin cable for PC
connection (not comes with PLL module itself)
- let me know before
buying this board.
While using the PLL module for a long time - apply additional heat removal measures.
Do not allow the overheating of the board.
by Michael Bailey [pdf]
-> Hinweise für Kühlung
For additional details that describe all board features and PLL software instructions please check the PLL documentation."
- Kühlkörper notwendig -> Empfehlung?
- Abstand ext. REF und USB-Stecker kritisch
DC Anschlusskabel mit Hohlsteckerbuchse zu microUSB B-Stecker.
Technische Daten DC-Buchse 2,1 (innen) x 5,5 (außen) mm Buchse
microUSB B-Stecker Pluspol innen, Minuspol außen
Innenleiter: AWG24 Kupfer
Länge: ca. 17 cm

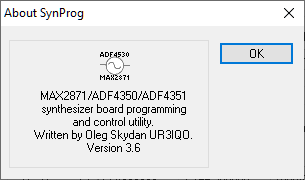

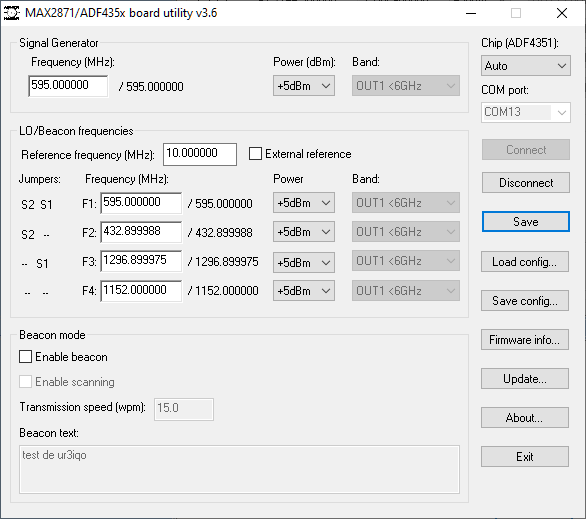

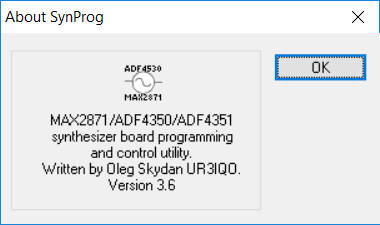

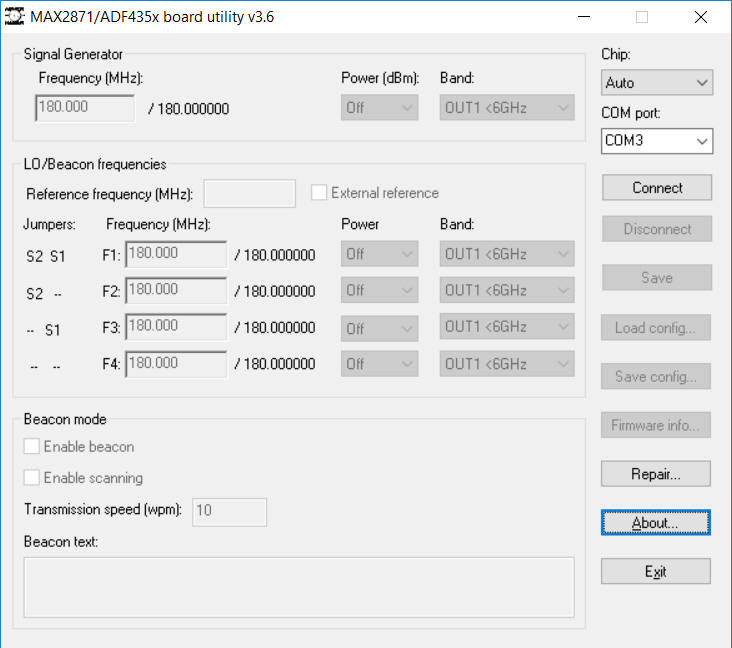

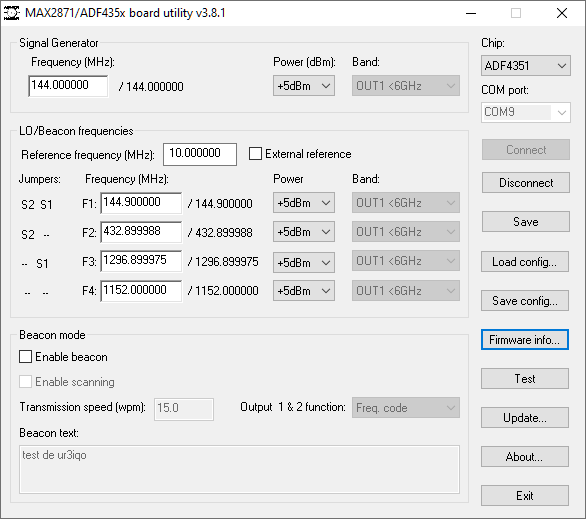

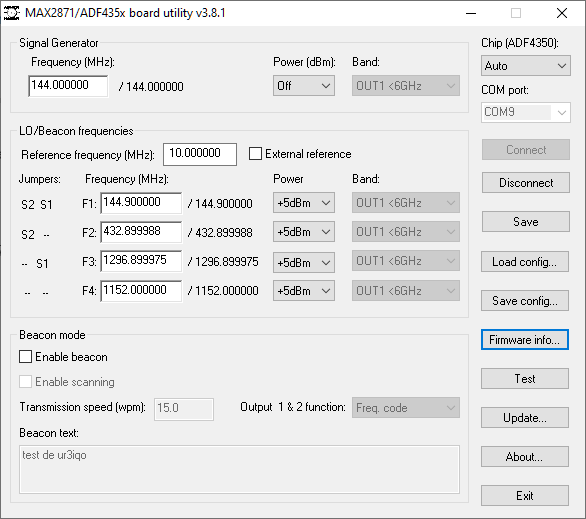

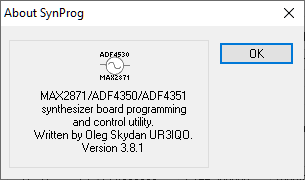

Software

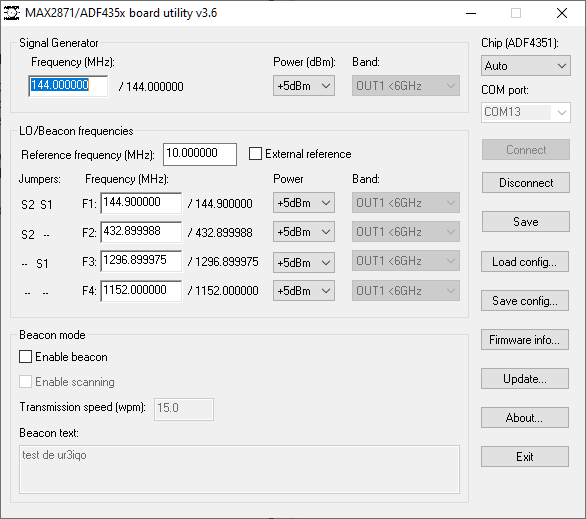

Ver. 3.6 (Release date — 2019-05-16):
https://vhfdesign.com/data/zip/SynProg-v3-6.zip

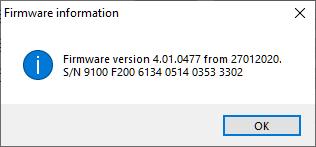

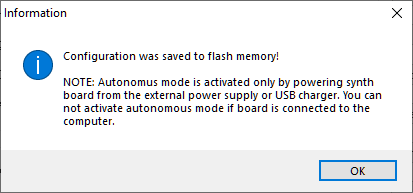

Inbetriebnahme
User
Review
LO PLL USB MAX2871
- Ein Synthesizer der extra Klasse
-
-> Hinweise für Kühlung
- Modul zur
Frequenzerzeugung im Bereich 35-4400 MHz
https://www.sv1afn.com/adf4351m.html
https://www.qsl.net/bg6khc/tg_new_version.htm
