Sorry, ich benutze die Seite als Notizbuch. Sicherlich wird sich einmal Zeit finden um ein wenig aufzuräumen. Alle Hinweise und Anwendungstipps erfolgen ohne jegliche Gewähr und Haftung. Beachten Sie die Hinweise in den mit den Geräten gelieferten Dokumentationen und die Hinweise der Hersteller oder Anbieter auf den verlinkten Seiten.

[Jan. 2005] Die Seite wurde in mehrere Sektionen aufgeteilt. In den vergangenen Monaten kam es mehrfach zur vollen Auslastung des maximalen Transfer-Volumens und zeitweise wurden die Seiten vom Netz genommen.

Hinweise zu unterbrochenen Links, Ideen, Hinweise und Anfragen bitte an md8008 @ knietzsch.de senden.
Danke.

Diese Seite erreichen Sie auch unter www.knietzsch.de/md8008 und www.knietzsch.com/md8008

--------------------------------------------------------------------------------------------------------------------------------------------------------------------

ALDI PC MD 8008
MEDION^® Titanium MD 8008

Noch kein DSL-Anschluß?

Meine Empfehlung ---> 1&1 DSL Flatrate

Verkaufstag im ALDI Süd: 26. März 2003, Preis: 1179,00 EURO

Medion bietet den Rechner im Januar/Februar 2004 für 899 EURO im Online-Shop an, bestückt mit zwei Festplatten (120 GB und 40 GB).

Wie hoch ist der Marktwert des MD 8008 heute? http://search.ebay.de/md-8008

Diskussionsforen zum Aldi PC MD8008 findet man unter:

Discountfan.de ---> PC's und Notebooks Peripherie Software WWW & Netzwerke
computist ---> Test Pentium 4 mit 2,6 GHz
PCPr@xis networld Der neue ALDI-PC 2003

PC-Welt Forum Billig-PCs von Aldi und Co. Forum Explorer: Bearbeiten -> Suchen MD 8008

Google-Suche de.alt.fan.aldi Search: MD 8008 or MD8008

Was findet Google über den MD 8008 im Internet? MD 8008 MD8008

Tests

ZDNet DE Produkte & Tests- Desktop-PCs- Medion Titanium MD 8008
PC-WELT Aldi-PC- Medion Titanium MD 8008 XL
Chip.de Das bringt der neue Aldi PC ab 23. März
Computer-Nachrichten.de
ALDI-PC Medion MD8008 Test by www.hardware.info (NL)
Computer Bild Test MD 8008
ALDI-PCXL Titanium MD 8008
PC Magazin: Aldi Medion Titanium MD 8008
ALDI MEDION TITANIUM MD 8008 Download- Excel Datenblatt

Medion's Referenz: Computerbild März 2003

Hardware

Motherboard

MD 5000 (Rev. 1.2)

Dieses Motherboard wird in verschiedenen Versionen und mit unterschiedlichen PC-Komponenten in mehreren Medion-PC's verwendet.
Version 1.0 wurde im ALDI PC MD 8000 im November 2002 verwendet.
Neues Board des MD 8008 => MD 5000 (Rev 1.2).
Eine ausführliche Beschreibung ist als pdf-File auf der Festplatte des PC's abgelegt.
Testtool auf der msi Homepage, downzuloaden als ZIP Datei betitelt >>hyper-threading technology readiness tool
Overclocking--->fr

Intel's Hyper-Threading Readiness Tool, Version 1.2. Download von MSI Deutschland: http://www.msi-computer.de/download/ht-support.zip
Natürlich sind die Ergebnisse negativ, da der Prozessor kein HT unterstützt.

Des weiteren auch in Media Markt PC's enthalten, OEM-Produkt für Hewlett Packard A9...

Hersteller MSI MS-6701
OEM Produkt für Medion, wird in zahlreichen Medion-PC's eingesetzt, wird auf der MSI Web-Seite nicht erwähnt und nicht unterstützt. Hier ist man auf MEDION's Unterstützung angewiesen.

ALDI als Verkäufer benennt MEDION als Service-Partner.

MSI bietet ein Motherboard mit Sockel 478 und SIS648 648 Max (MS-6585 v1.x) mit 6xPCI,1xAGP / 3xDDR DIMM / @400/533MHz / ATX , siehe auch hierzu tom's hardware. ---> Preiswerte Pentium-4-Plattformen: Fünf Motherboards mit SiS648-Chipsatz

Sockel 478

CPU

Intel^® Pentium^® 4 Prozessor
• 2,6 GHz Taktfrequenz
• FSB: 400 MHz
• 512 KB Second Level Cache

SIS 648

3 PCI Steckplätze, wovon einer durch das TV-RADIO-Modem-Modul belegt ist. Die Medion spezifische TV-RADIO-Modem-Modul-Schnittstelle (Blau markiert) bedient das Modem und das TV-Radio-Modul. Die Kombination kompensiert ein wenig die geringe Anzahl von zwei verfügbaren PCI-Slots.

Die ALDI-Werbung betont, daß die "Grafik aufrüstbar durch APG8x Steckplatz" ist und läßt sie den Schluß zu daß die Grafikkarte APG8 nicht beherrscht? Wieso? Nein, sicherlich soll auf die zukunftsträchtige Schnittstelle verwiesen werden.


FIREWIRE IEEE 1394	1x Front, 2x Rückseite

DOLBY DIGITAL

6-Kanal Audio für das digitale Heimkinoerlebnis mit optimalem Klang


DSL & Network Ready	Netzwerkcontroller on Board 10/100 MBit Fast-Ethernet


USB 2.0 UNIVERSAL SERIAL BUS	5 x USB 2.0 (3x Front, 2x Rückseite)

Motherboard

Hersteller

Medion OEM MSI

Motherboard

MD-5000 M-ATX Rev 1.2 ---> ATX Specification v2.2

OEM-Hersteller

MSI Micro-Star International, Inc.

Produkt-Code MSI

MS-6701 Layout des Mainboards

Version

1.2

Bios-Version

Award v6.00PG

AwardBIOS Index of Setup Fields for AwardBIOS PhoenixBIOS/AwardBIOS Documentation Award BIOS Setup Utility - Generic

Bios W6701M7 V2.09 012203, Auslieferungszustand

CPU

Sockel 478, Intel Pentium 4 up to 3.066 MHz

FSB

400/533 MHz

Chip-Set

North Bridge SiS 648, South Bridge SiS 963
Source: SiS

größere Darstellung

SiS Chipset Identification Online Utility

Arbeitsspeicher

2x 184 pins DDR DIMM 266/333MHz, max. 2GByte

DDR-333 (PC2700) ermöglicht Übertragungsraten bis zu 2,7 GBit pro Sekunde

Steckplätze

3x PCI (davon ein PCI-Combo-Slot), 1xAGP 8x

Netzwerk

LAN 10/100MBit/s Realtek RTL8201BL oder RTL8201BL

Der RTL8201BL dient als Netzwerk Interface Adapter.

IEEE1394

realisiert durch die South Bridge SiS 963 und den Firewire-Controller FW803

Agere Systems 1394 Products Datenblatt: FW803 FW803
IEEE 1394 Interface, Firewire-Controller FW803
- 3 IEEE1394/Firewire-Ports können bedient werden (2* rückseitig, 1* Frontseite)
- 100/200/400 MBit/s

1394 Trade Association

ExtremTech FireWire—the Consumer Electronics Connection

Audio

5.1 Sound On Board (Analog+SPDIF)
Realtek ALC650 oder ALC650 ftp://ftp3.realtek.com.tw/pc/ac97/ 6 Kanal Sound, AC97 Sound

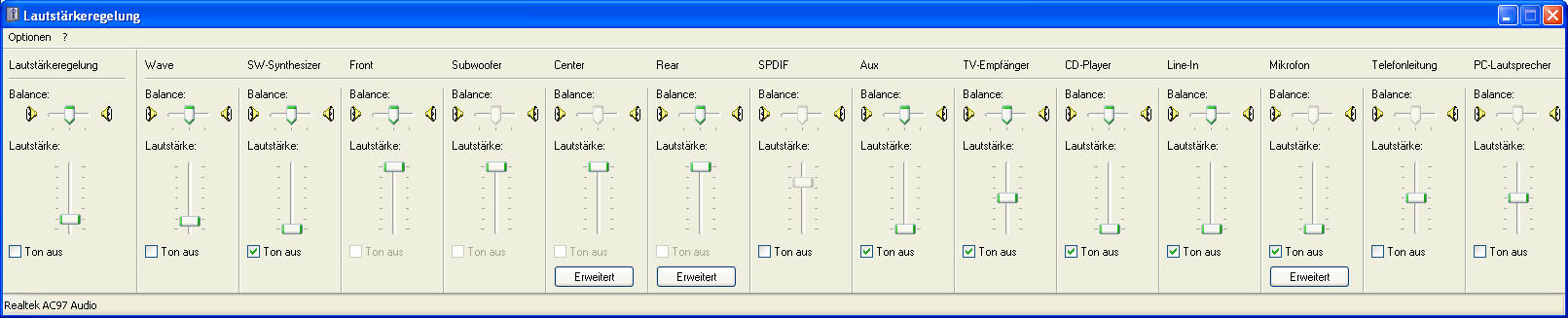

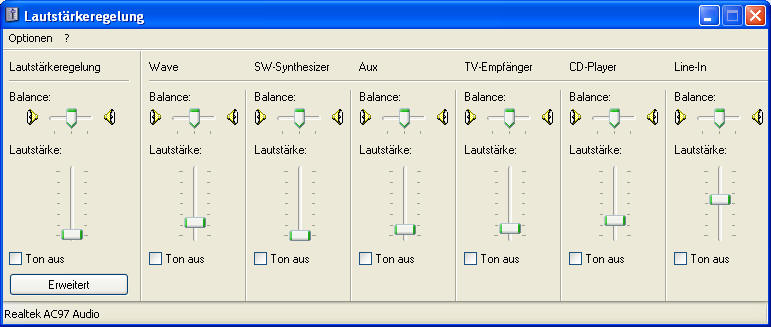

Der Schaltkreis ALC650 ist die Soundkarte on Board und für Otto-Normal-Verbraucher ausreichend.

- High performance CODEC with high S/N ratio (>90 dB)
- 18-bit ADC and 20-bit DAC resolution
- Compliant with AC’97 2.2 specifications
- 18-bit stereo full-duplex CODEC with independent and variable sampling rate
- 4 analog line-level stereo inputs with 5-bit volume control: LINE_IN, CD, VIDEO, AUX
- 2 analog line-level mono inputs: PC_BEEP, PHONE_IN
- Mono output with 5-bit volume control
- Stereo output with 5-bit volume control
- 6 channel slot selectable DAC output for multi-channel applications
- One standard MIC input, and one dedicated Front-MIC input for front panel applications (software selectable)
- LINE Inputs shared with surround output; MIC1 and MIC2 shared with Center and LFE output
- 2 MIC inputs, which are software selectable
- Power management capabilities
- 3D Stereo enhancement
- Embedded 50mW/20ohm OP at front LINE output
- External amplifier power down capability
- Digital S/PDIF output Digital S/PDIF input. (ALC650 Rev. E or later)
- No external crystal/clock required
- Supports 1 general purpose I/O pin
- Power supply: Digital:3.3V; Analog: 5V/3.3V
- Standard 48-Pin LQFP Package

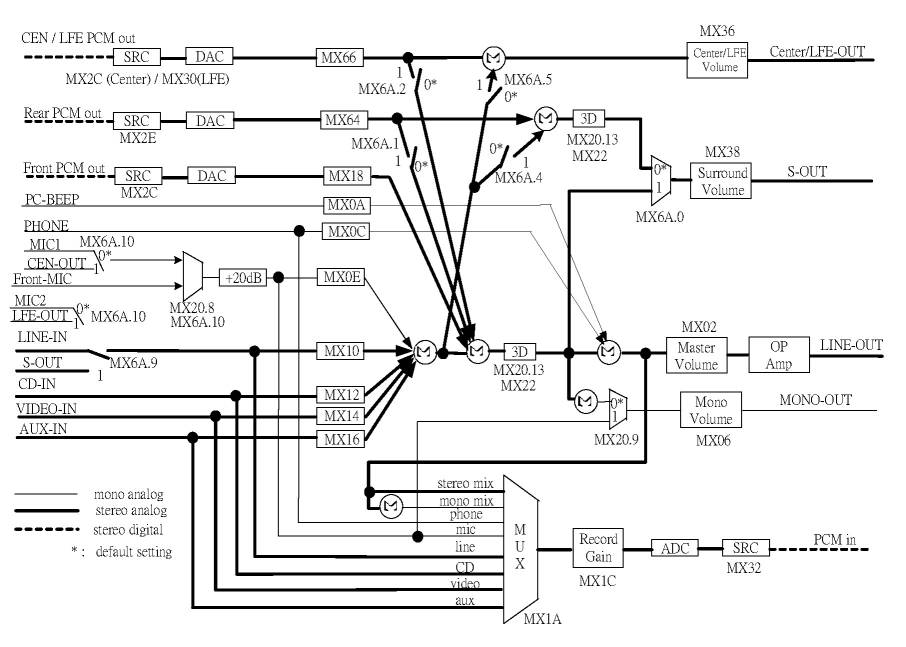

Mixer Block Diagram of Analog Data Path (Source REALTEK)

Weitere IC's auf dem Motherboard

Winbond W83697HF realisiert verschiedene I/O Schnittstellen und auch das Hardware Monitoring.
LPC (Low Pin Count) Interface
Schnittstellen
- GAME-Port
- MIDI-Port
- Floppy-Disk-Controller
- 2 UART's, serielle Schnittstellen (Ports)
- Printerport
- Flash-ROM-Interface
- Hardware-Monitoring
- etc.

Anschlüsse des Motherboards

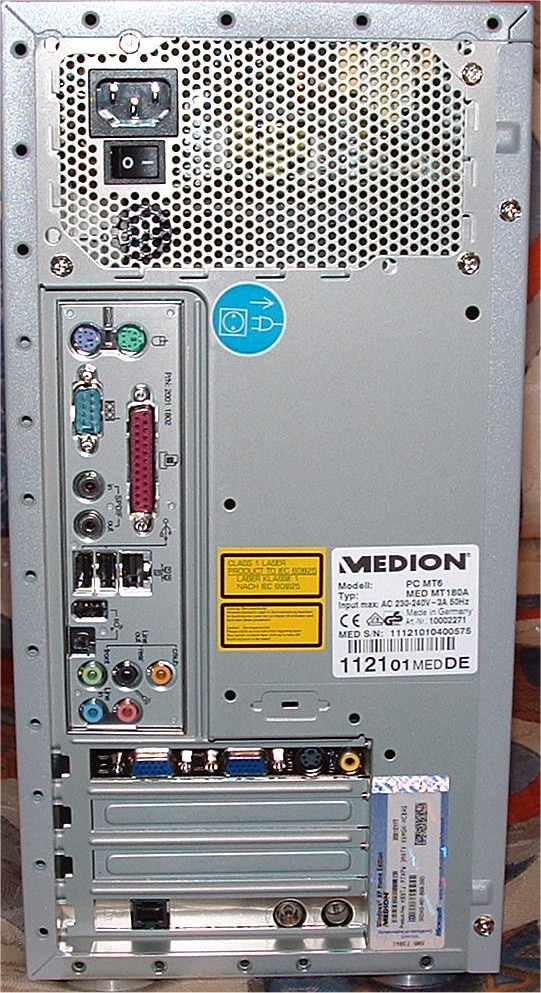

Rückseitige Anschlüsse

1 x PS/2-Maus

1x Seriell

1x Parallel (Drucker)

2x IEEE1394, plus ein weiterer interner Anschluß auf dem Motherboard

5x USB 2.0 (2 * auf der Rückseite zugänglich), 3 * vorn auf dem Motherboard, intern verbunden mit ConnectXL genutzt)
USBMan.com ---> SiS USB Guide --> http://www.usbman.com/WebDrivers/

Audio-Rückseite

Mikrofon-In und Line-In

Audio-Rückseite

3 * Line-Out

Audio-digitaler Eingang (optisch)

1 x S/P-DIF-Eingang Sony/Philips Digital Interchange Format

Audio-digitaler Ausgang (optisch)

1 x S/P-DIF-Ausgang

LAN

1 x Ethernet 10/100

USB

Übertragungsraten bis zu 480MBit/s, geeignete Abschlußgeräte vorausgesetzt

Anschlüsse des MD8008

5 x USB 2.0 (davon 3 x vorne); 3 x Firewire (davon 1 x vorne); je 1 x S-VHS-Ein- und -Ausgang; je 1 x Composite-Video-Ein- und -Ausgang;

Form Factor

M-ATX

Beschreibung

Eine Beschreibung des Motherboard ist als pdf-File auf dem Rechner abgelegt.

Treiber

FAQ bei Medion

Diese FAQ hatte Medion vor der Umstellung des Downloadbereiches bereitgestellt. Stand: 13. April 2003

Medion
--> Treiber, Bedienungsanleitungen, FAQ
--> PC_allgemeines FAQ
--> Recovery & Piracy

Medion hat die ursprüngliche Gliederung der Treiber MD 8008, mit der Einführung der Zugangs-Identifikation, aufgegeben. Mit etwas Ausdauer kann auf einen Großteil des Bestandes über die Volltext-Suche zugegriffen werden. (28.02.2004)

1. Eingabe der Serien-Nummer des PC's: z.B. 11120010140885

Medion: "Hier finden Sie alle Treiber und Updates, Anleitungen und FAQs für das von Ihnen angegebene Gerät."
Status: 28.02.2004 Die Zusammenstellung ist nicht komplett. Es fehlen verschiedene Treiber oder die aktuellsten Versionen. Und auch das früher vorhandene FAQ zum MD 8008 wird vermisst.

Die Windows XP Aktualisierungen sind ohnehin über Microsoft zu beziehen.

2. Volltext-Suche

Eingabe	Ergebnis
8008	Fernbedienungs Software Medion X10 PC Fernbedienung, Power Cinema 2.0 Suite Update, Update Instant Copy 7
9600	Grafik-Treiber
9600 TX	Grafik-Treiber
Radeon	Grafik-Treiber
X10	Fernbedienung
MD 5000	BIOS
Realtek	Sound Treiber
SiS	Treiber
USB	Cardreader
USB	Power Cinema Reg. Patch
Cardreader	MS 6982 Treiber
Pioneer	Update Firmware
Power Cinema	Updates
Power Cinema	Power Director
Power Cinema	Power Cinema Handbuch
Instant	Update Instant Copy 7
Handbuch	Handbuch Power Cinema 2.0 Suite

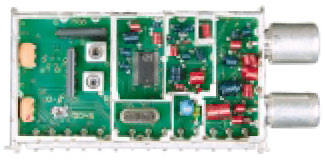

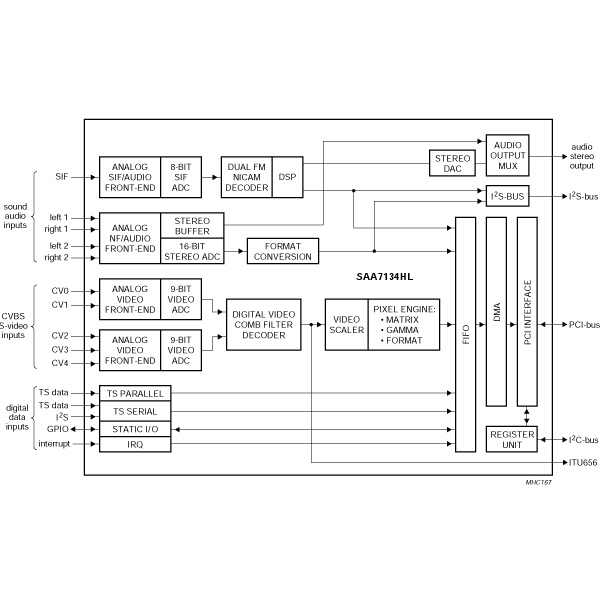

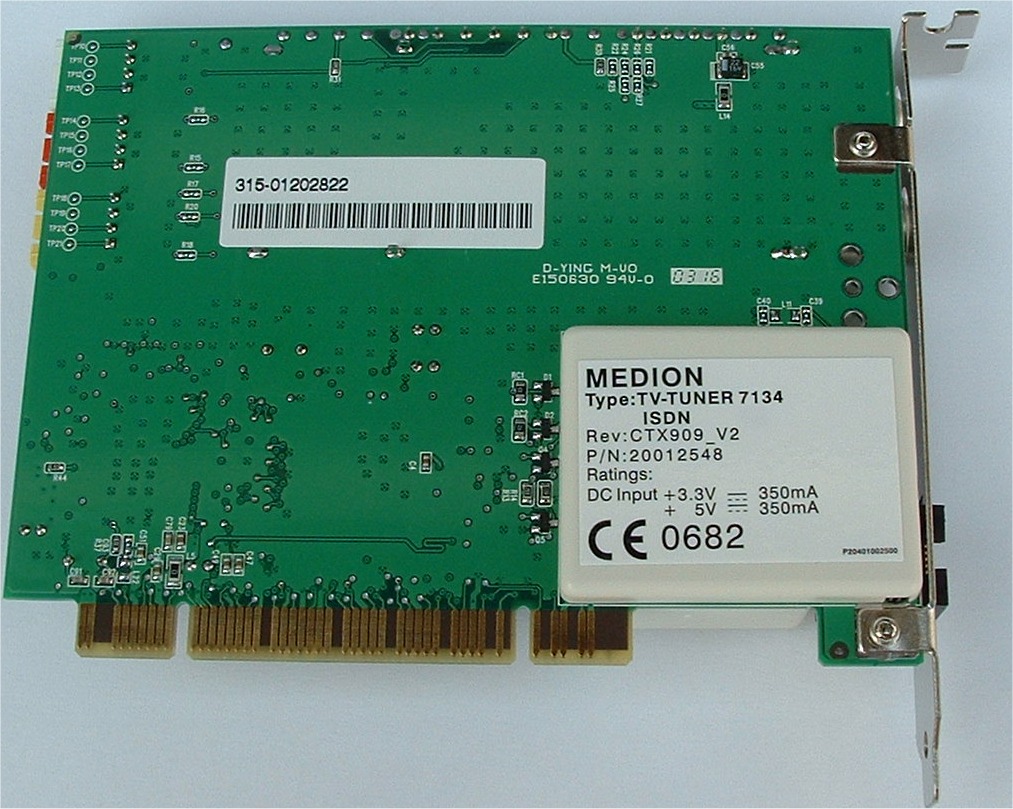

TV-Tuner	TV Karten Treiber PC-Combo Modem/TV-Tuner CTX908 (7134-Chipset)
Modem	Treiber
Fax	Modem Treiber Creatix V9x DSP Data Fax Modem
Mainboard	SiS AGP Port Treiber, BIOS Update, ...
IDE	Power Director 2.5 SVRT Patch
IDE	Power DVD 4.0 Patch, der die Deaktivierung des TV Anschlusses ermöglicht.
HDD	Seagate HDD Error Codes Seatools
Patch	zahlreiche

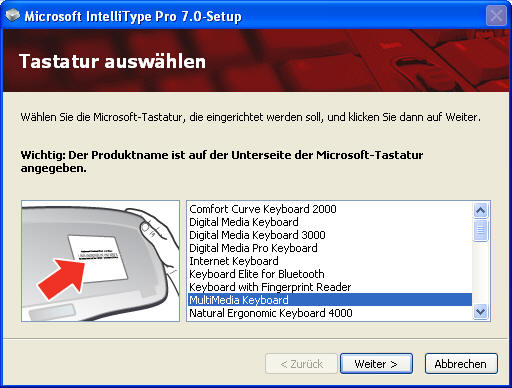

Maus	MICROSOFT IntelliMaus^®
UDMA	SiS UDMA Treiber
MS 6982	Firmware

Bedienungsanleitung

e	Ganz Neugierige erhalten einen nahezu vollständigen Angebotsüberblick.

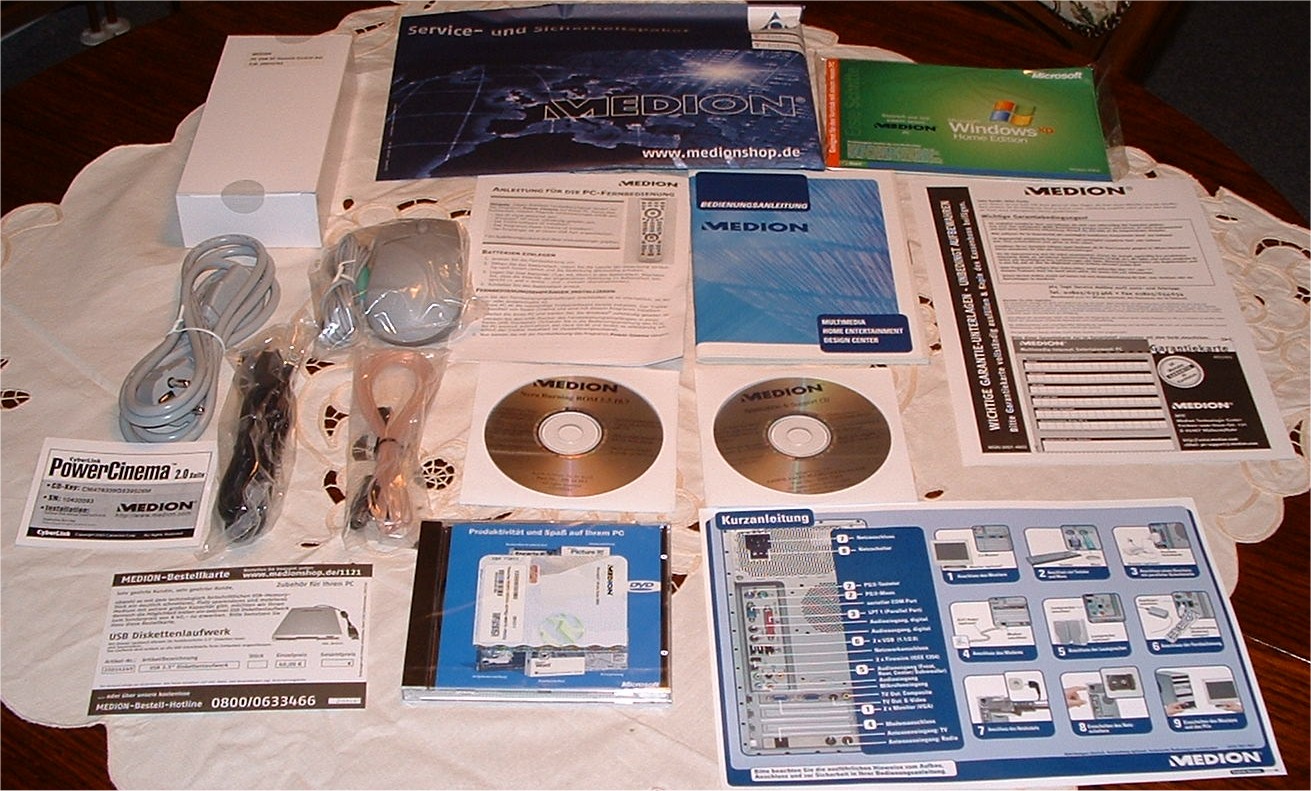

Zubehör

Medion-Shop Zubehör --- PC-Multimedia --> PC-Systeme --> MD 8008 --> USB-Floppy, RAM, Software, TV-Karte

BIOS-Versionen des MD 5000 (MS-6701) Rev. 1.2

Auslieferung	Bios W6701M7	V2.09 012203
1. Update		V2.12 040303	verwendete Version
2. Update		V2.14 09.07.2003	(habe ich nicht installiert)
3. Update		V2.16 19.05.2005	ATA Security Freeze Lock Update
4. Update		V2.18 12.10.2005	ATA Security Freeze Lock Update

Weitere Informationen

Hersteller

Medion

Produkt

Titanium MD 8008 XL

Modell

PC MT6

Type

MED MT 180A

Motherboard

MSI MD5000 (MS-6701) Rev 1.2

Eine unvollständige Beschreibung befindet sich auf der Festplatte des Rechners unter D:\Tools\Manuals. Warum gibt es keine deutsche Ausgabe? Die Beschreibungen der Setup-Einstellungen des BIOS und der AC97 Audiokonfiguration (Sound-Chip on Board) fehlen.

Die Beschreibung des Motherboards MSI MD5000 (MS-6701) Rev 1.0 (MD8000) finden Sie hier.

Teilweise hilft die deutschsprachige Dokumentation des Motherboardes 648 Max (MS-6585 v1.x) weiter. Allerdings verwendet dieses ein AMI-BIOS.

CPU

Intel Pentium 4 2,60 GHz
Der im Rechner befindliche Prozessor unterstützt kein Hyper-Threading.
Datasheet
Intel® Processor Identification Utility piddeu03.msi 18.02.2005

Das Intel® Processor Identification Utility erlaubt die Ermittelung einiger Schlüsselinformationen über den im Rechner verwendeten Prozessor, wie z.B. den Typ des Prozessors, der tatsächlichen und erwarteten Arbeitsfrequenz.

Ergebnisse zum MD 8008

Processor Spec Finder Prozessordaten: 0F2737

Chip-Set

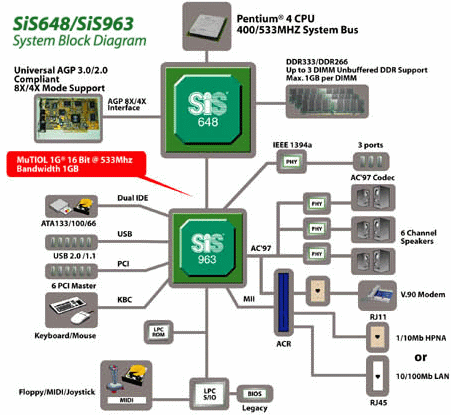

North Bridge SiS 648 System-Blockschaltbild (Quelle: SiS)
South Bridge SiS 963

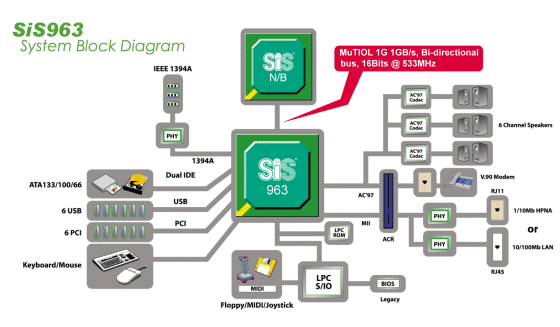

System-Blockschaltbild (Quelle: SiS)

SiS Chipset Identification Online Utility

FSB

400 MHz Takt wird durch den eingesetzten Prozessor bestimmt.

Speicher

Original 512 MByte RAM SAMSUNG
M368L6423DTM Data Sheet SPD
512 MB DDR333 MHz RAM ---> Data Sheets --> Unbuffered DIMM
Arbeitsspeicher 1 Modul
- erweiterbar (max. 2 GB)

MEDION Online-Shop

512 MB RAM Erweiterung ---> Zubehör

PC Speicher MD80 - 512MB
512MB DDR RAM PC333, Markenspeicher

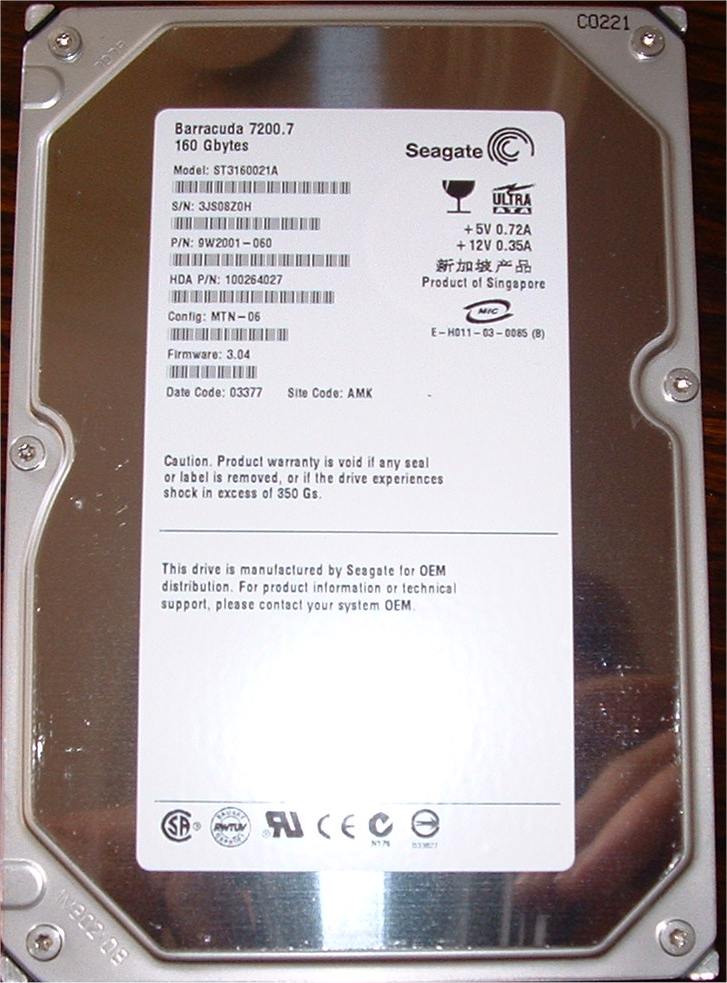

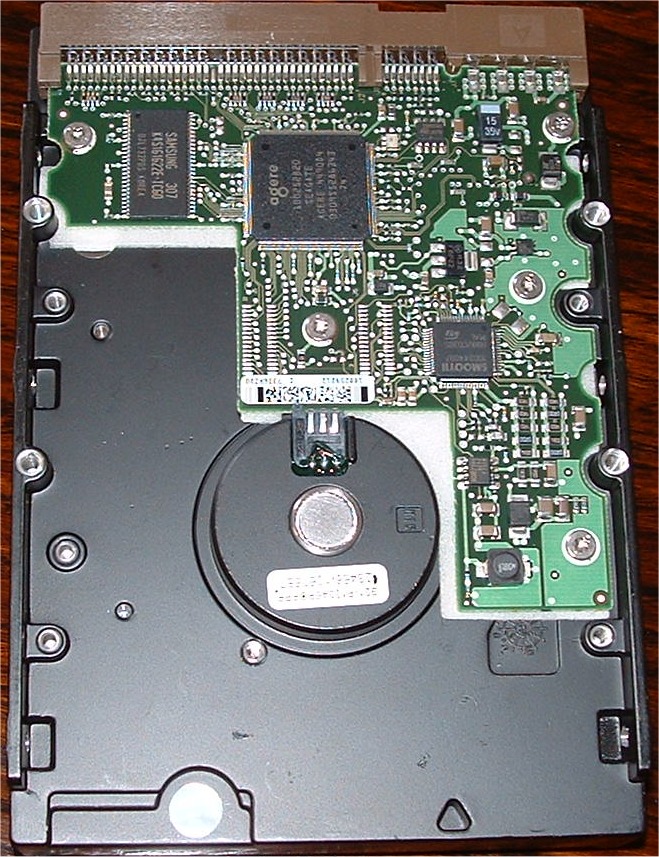

Festplatte

Seagate ST3160021A, 152.626 MB (formatiert)
160 GByte Festplattenkapazität
Ultra ATA100 Interface
7200 U/Min

Model Number:ST3160021A
Capacity: 160 GByte
Speed: 7200 rpm
Seek time: 8.5 ms avg
Interface: Ultra ATA/100
Buffer: 2Mbyte

Cylinders
Heads:
Sectors:

1023
256
63

Specification file: Specification ST316002.1A
Configuration Product Manual Installation Guide

Barracuda 7200.7
Model: ST3160021A
Firmware: 3.04

SeaTools Diagnostic Suite is Seagate's exclusive disc drive diagnostic software designed to troubleshoot most Seagate hard drive issues.

Temperaturauswertung der Festplatte ist möglich.
SMART Aktivierung BIOS

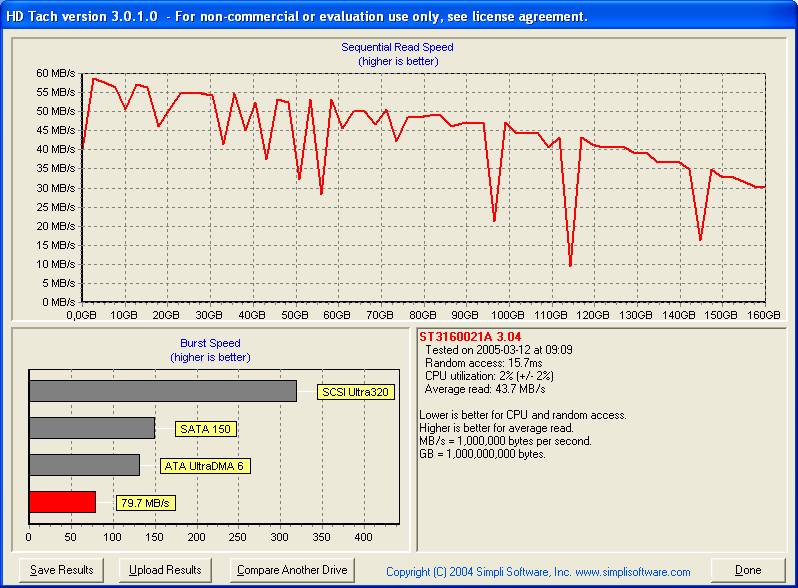

Festplatten-Benchmark

Zugriffs-Geschwindigkeit auf die Festplatte mit Hd Tach 3 testen
Ergebnis: HD hat drei Partitionen, umfangreicher Datenbestand

Gemessen wird die Leistung der Festplatte und nicht der einzelnen Partitionen.
- Sequential Read Speed:
- Random Access: die mittlere Lese-Zugriffszeit der Festplatte in Millisekunden.

- Burst Speed: Datentransfer in MByte pro Sekunde

Floppy

Nicht enthalten. Kann nachgerüstet werden.

DVD- und CD-Brenner

Achtung !!!

Medion stellt den geeigneten Firmware Upgrade auf ihren Downloadseiten zur Verfügung.

DVR-A05, DVR-105

R5ta130.exe

Firmware Upgrade Ver. 1.30
This upgrade is not suitable for use on drives supplied in Computers by Medion/Aldi.
Caution! Once the drive has been updated to this version, the drive will NOT be able to be restored to an earlier firmware version.

Source:

Pioneer Europe

The Firmware Page

Pioneer Pioneer Electronics Australia ---> Manual
Wichtiger Hinweis!

Wichtiger Hinweis für Besitzer des Medion PC Titanium MD8008

Bitte wenden Sie sich für technische Fragen und Firmware-Updates des PIONEER DVR-105/DA Laufwerks an die
Callcenter Medion AG, Tel.: 0180/5633466, Mo-Fr von 07-23Uhr, sonstige Tage 10-18 Uhr, E-mail: pcsupport@medion.com

Source: Pioneer.de

DVR-105 Datenblatt Bedienungsanleitung

Art. Bezeichnung	DVR-A05(Retail-Kit) / DVR-105 Medion Version
Laser Wellenlänge	650nm (Nanometer)
beschreibbare Medien	DVD-R- und DVD-RW (general), CD-R und CD-RW
unterstützte Formate DVD	DVD-ROM, DVD-R, DVD-RW, DVD-Video
unterstützte Formate CD	CD-ROM, Photo-CD, CD-DA, CD-Extra, Video-CD, CD-R, CD-RW, CD-Text
Schnittstelle	Atapi / Ultra DMA Mode 2
Schreibgeschwindigkeit	DVD-R	4 x
	DVD-RW	2 x
	CD-R	16 x
	CD-RW	8 x
Lesegeschwindigkeit	DVD-ROM	12x
	CD-ROM	32 x
Schreib-Puffer	2 MB
Lese-Puffer	2 MB
Einbau	horizontal & vertikal

Quelle: Pioneer

Pioneer's service & support

DVD-ROM Laufwerk

http://www.cdfreaks.com/

SONY DDU1612 (16x 40x) http://www.storagebysony.com/ ---> DDU1621 ---> Anleitung

Sony DDU1612 Black 16X/40X DVD-ROM/CD-ROM Internal Drive, Black Bezel
Technical Specifications
- Interface: E-IDE/ATAPI
- Reading Speeds DVD-ROM: 16X
- Reading Speeds CD-ROM: 40X
- Loading Methods: Tray
- Mounting: Vertical or Horizontal
- Buffer Memory: 512 kByte
- Random Access Time: 100 ms (DVD-ROM, typical), 80 ms (CD-ROM, typical)
- Short length version
- OEM product

Hersteller: Lite-On

LITE-ON IT LITE-ON LTD-166S (16x 48x) --->Utility

http://codeguys.rpc1.org/firmwares.html

Grafik-Karte

Leider gibt es zur Grafik-Karte keine separate Beschreibung.

MEDION RADEON 9600TX Ver. 1.0.0 (MSI MS-8906)
• 128 MB DDR SDRAM
• AGP 8X standard, providing a high-speed link between the graphics board and the rest of the PC (2.0 GB/sec)

VGA und TV-Out
• Volle Hardwareunterstützung für DirectX 9

Anschlüsse:
• Zwei VGA-Ausgänge, ein DVI-Ausgang wird leider nicht geboten
• Composite-Ausgang
• S-Video-Ausgang
TV-Out (S-Video+Composite)

Zweischirmbetrieb VGA+VGA, VGA+TV

----------------------------------------------------------------------------------------------------

Medion Radeon 9600 TX oder mit Speck fängt man Mäuse (Was kaufte man?)

Die Grafikkarte verwendet einen verbesserten oder selektierten Chip ATI Radeon 9500 Pro. Treiber: unter Medion Downloads oder CATALYST

Jeder Kauf will vorbereitet sein. Und so ein PC-Kauf ist nicht irgend ein Event. Wochenlang werden die verschiedenen Rechner verglichen, die Werbung der Hersteller und die journalistischen Interpretationen der Computer Fachzeitschriften studiert. Aber was hilft es, wenn die Beteiligten falsche oder ungenaue Informationen streuen.

PC-Welt's Recherche zur Medion Radeon 9600TX:

Überraschung- Neuer Aldi-PC mit ATI-Radeon-Grafikkarte (PC-WELT Online, 20.03.2003) Druck-Version

PC-WELT-Test: Radeon 9600TX. Update (27.03.2003, 14:20 Uhr) Druck-Version

ATI bestätigt- Im Aldi-PC steckt in Wirklichkeit eine Radeon 9500 Pro Druck-Version

Aldi-PC- Radeon 9600 oder Radeon 9500 Pro - Verwirrung um Grafikchip (PC-WELT Online, Update: 27.03.2003, 16:25 Uhr) Druck-Version

PC-WELT Nachtest- Radeon 9600TX mit aktuellen ATI-Treibern (28.03.2003, 15:50) Druck-Version

Im PC-WELT Testlabor- Der neue Aldi-PC (PC-WELT Online, 25.03.2003)

PC-WELT Test- Neuer Aldi-PC - Medion Titanium MD 8008 XL (25.03.2003)

Neuer Aldi-PC & günstiges IT-Zubehör- Alle Fakten und Details (PC-WELT Online, 21.03.2003) Druck-Version

heise online - Ein Sammlerstück im Aldi-PC

------------------------------------------

Hartware.net - Review: Radeon 9600TX - Die Grafikkarte im Aldi-PC

ATI Driver for RADEON Familie --> Catalyst

Tipps zur Installation

CATALYST - ATI Maintenance Utilities

------------------------------------------------

Lüfter SUNON Model: 124010VM, DC 12V, 1,0W

www.sunoneurope.com

Sunon Deutschland GmbH
Carrie LIN
Internal Sales
Switchboard : + 33(0) 146 154 515
Direct line : + 33(0) 146 154 514
Fax : + 33(0) 146 154 510
email : carrie.lin@sunoneurope.com

Combo-Karte
Modem, TV- und FM-Tuner, Video-Capturing-Card,

zwei Varianten: Modem: analog oder ISDN

V.9X-Faxmodem Creatix V.9X DSP mit Medion TV-Tuner 7134 MK2/3;

ISDN

TV-Radio-Modem-Karte, diese realisiert auch die analog/digital Wandelung eines Video-Signals

Prinzip:

- FM/TV-Tuner
- A/D-Wandler für Audio und Video-Signal
-analoger Audio/Video-Eingang

Analog oder ISDN-Modem

MEDION^®Stereo TV/FM-Tunerkarte 7134

MEDION TV-TUNER 7134 (MK2/3 ?) ISDN, Rev. CTX 909_V2

Philips TV-Tuner FM 1216ME/I H-3 FM 1216ME
Mehrnormen: B/G, D/K, I, L/L'

Quelle: Philips

Philips Components --> RF Solutions --> Products -->Tuner

Multimedia Front-Ends FM1200

Fully integrated tuner front-end with analogue demodulator and FM stereo radio.

Features:

True 5V device (low power dissipation)
Full TV frequency range
Full FM band coverage from 76.0 MHz to 108.0 MHz
PLL controlled tuning
Programmable PLL step size ( 31.25, 50 or 62,5 kHz)
True-synchronous vision IF demodulator (PLL)
Ultra linear FM PLL demodulator for FM broadcast
Demodulated video output and FM-stereo output
IC-bus control of tuning, adress selection, AFC status information
Small, horizontally or vertically mounted metal housing
Complies with national regulations

Philips Semiconductors Products --> Video --> TV-Tuner Demodulators TV

Ritronics Corp, Thailand Tuner
Philips Semiconductors
SAA7134HL; PCI audio and video broadcast decoder

The SAA7134HL is a single chip solution to digitize and decode video and sound, and to capture both data streams through the PCI-bus.
Block diagram (Quelle: Philips)

Download PDF File SAA 7134
PCI Digital Audio/Video Deccoders

D-Ying Electronic, Inc. Professional PCB Manufacturer Hersteller des PCB.

bttv (and more) tv,video and radio card gallery

Anschluß an TV-Kabel-Netz

Zur Verfügung steht nur eine durch den Wohnzimmer-TV genutzte Kabel-TV-Endose

Skymaster RF-TV-Splitter

Einfügedämpfung: ca. 3,5 dB, Entkopplung ca. 22 dB ---> diese Lösung hat sich nicht bewährt, offensichtlich zu starke gegenseitige Störung zwischen PC und TV-Empfänger. Störstrahlung, Störung Video-Text im Band I

Lösung: Enddose gegen Durchschleif-Dose gewechselt. Auskoppel-Dämpfung 10 dB (für TV), Entkopplung größer 40 dB. Nun mehr ist der Betrieb beider Geräte möglich. Die ausgebaute Enddose wird nunmehr für die Speisung der FM/TV-Karte genutzt. Neben TV ist nun auch die Nutzung der Kabel-FM-Frequenzen möglich.

Achtung: Pegelverhältnisse beachten.

Das Analog-Video-Capturing wird ebenfalls durch die TV-Karte realisiert.

Composite-Eingang

S-Video-Eingang

Audio-Eingang

SAA7134HL

Signal wird über ConnectXL zugeführt.

Signale werden über ConnectXL zugeführt.

Frontseite: Aufnahme AUX

TV-Tuner-SAA7134 Treiber

Medion ---> Tuner oder 7134 eingeben

Medion AG
TV Karten Treiber

1.5.0.0 / 2.3.0.5
Win 2000/Win 98/Win 98SE/Win ME/Win XP
Bereitstellungsdatum 10.11.2003
Bisherige Downloads 50771 (Stand 11.04.2004)

TV Karten Treiber des PC-Combo Modem/TV-Tuners CTX908 (7134-Chipset).

Die Treiber betreffen den TV-FM-Tuner und die eigentliche Analog-Digital-Wandlung (TV oder Video) durch den IC SAA 7134.

Important! Symptoms include loss of capture functionality and potential inability to set/retain device capture settings.

NTSC-J, PAL, and SECAM TV Tuner Hotfix for DirectX 9.0b on Windows 2000, Windows XP, and Windows Server 2003 (KB825116) - Deutsch

MEDION^®56K V.9x PCI Daten-FAX-Modem
inklusive Faxsoftware u. Telefon-Anschlusskabel
OEM-Version

Creatix V.9X DSP Data Fax Modem Creatix Polymedia GmbH

Nachträgliche Umrüstung des MD8008 auf ISDN, Online-Shop MEDION

ISDN / TV-Combo PCI-Karte CTX909V2
Interner TV-, Radio- und Internetzugang in einem
Best.-Nr. 20012548
Mit der ISDN / TV-Combo PCI-Karte können Sie Ihren PC von analog auf ISDN aufrüsten. Hierzu müssen Sie nur die in Ihrem Rechner enthaltene Modem / TV-Combo Karte ersetzen.

Diese ISDN / TV-Combo Karte ist nur für die Verwendung im Medion Titanium MD 8008 geeignet.
ISDN-Features

CAPI 2.0, NDIS WAN Miniporttreiber
B-Kanal 2x64 Kbps, Datentransferrate bis 128 Kbps
D-Kanalprotokoll EURO-ISDN (DSS1)
PPP und Multilink PPP
Protokollunterstützung: X.75 transparent, X.75, T.70NL, V.110 async., V.120 async., Bit transparent, ISO 7776, ISO 8208, T.90 NL

Combo-Slot

Achtung, der blau eingefärbte Combo-Slot befindet sich beim MD8008 am Rande des Motherboards, PCI Slot 3.
Im mit mitgelieferten Handbuch des Motherboards ist die Lage falsch angegeben.

Quelle Medion AG:
"Warum ist der mittlere PCI-Slot auf dem Mainboard blau eingefärbt?
Bereitstellungsdatum 20.11.2003

Der mittlere PCI-Slot ("Combo-Slot") ist eine Entwicklung aus unserem Hause und stellt einen erweiterten PCI-Slot dar. Dadurch wurde es möglich, die TV-Karten-Funktionalität sowie ein Modem bzw. einen ISDN-Adapter Platz sparend auf einer einzigen Steckkarte unterzubringen. Durch die beschriebene Funktionserweiterung ist es hingegen nicht möglich, die TV/Modem-Karte (bzw. TV/ISDN-Karte) in einem anderen Slot oder auf einem anderen Mainboard ohne Combo-Slot in Betrieb zu nehmen. Jedoch können andere PCI-Karten in dem Combo-Slot genutzt werden.

Netzteil

FSP250-60MDN-120 (1) REV:A FSP Group Inc.

Input Max:

AC 230-240V, 3A, 50Hz

Anschlüsse

Rückseite

siehe Motherboard, Anschlüsse des Motherboards

Rückseitige Anschlüsse

1 x PS/2-Maus

1x Seriell

1x Parallel ---> Drucker

2x IEEE1394

2x USB 2.0

Audio-Rückseite

Mikrofon-In und Line-In

Audio-Rückseite

3 * Line-Out

1 x S/P-DIF-Eingang Sony/Philips Digital Interchange Format

1 x S/P-DIF-Ausgang

1 x Ethernet 10/100

Übertragungsraten bis zu 480MBit/s, geeignete Abschlußgeräte vorausgesetzt

Vorderseite

CONNECTXL

Hersteller: Dynamic SYS ? Hinweis im Treiber

Intel ® Front Panel I/O Connectivity Design Guide

ICSI
AsiaMOS

ConnectXL Frontpanel als 5,25" Einschub

5.25" Multipanel
USB Card Reader
MultiPort input

Zusätzlicher USB-HUB ? Nein. Es werden die durch das Motherboard bereitgestellten USB-Ports genutzt.

Medion Card Reader Flash XL (MS 6982)

Medion Cardreader MS 6982 Nur Reader? Auch Writer!

Frontanschlüsse:

3 x USB 2.0 --> intern verbunden mit Motherboard

1 x Firewire ---> intern verbunden mit Motherboard (J7)

1 x Kopfhörer

1 x S-Video-In

1 x Composite-In (Video)

1 x Gameport

1 x Mikrofon

1 x Audio-In (AUX)

4 Schächte für Speicherkarten (1 x Compact-Flash/Microdisc; 1 x Memorystick; 1 x SD/MMC; 1 x Smartmedia).

Integrierter Flash-Karten-Leser für folgende Karten:
CompactFlash, IBM Micro Drive, SD Card, Multimedia Card, Memory Stick und SmartMedia Card.

Angenehmes Feature, frontseitige Zugänglichkeit der Audio- und Video-Einänge

Signalwege:
1 x Kopfhörer ----> Motherboard ---> Connector JAUDIO1 --> Soundchip
1 x S-Video-In ---> führt zum S-Video-Eingang der TV-Karte
1 x Composite-In ---> führt zum Composite-Eingang der TV-Karte
1 x Game-Port -->Motherboard ---> Connector J9
1 x Mikrofon -->Motherboard ---> Connector JAUDIO1 --> Soundchip
1 x Audio-In -->Motherboard ---> Connector JAUDIO1 --> Soundchip

ConnectXL: es gehen fünf Kabel ab

- Game-Port --->Motherboard ---> Connector J9    Brauner (orange/gelb)Stecker, Flachbandkabel
- Firewire ---> intern verbunden mit Motherboard (J7)   Schwarzer Stecker
- USB ---> Motherboard ---> Connector      3 *USB und Card-Reader    Weißer (grauer) Stecker

ConnectXL Motherboard TV-Karte Stecker

Audio (In und Out) Connector JAUDIO1 --- blauer Stecker

Video --- X gelber Stecker

Game-Port Connector J9 --- brauner (orange/gelb) Stecker

Firewire Connector J7 --- schwarzer Stecker

Cardreader Connector JUSB1 --- 3 *USB und Card-Reader, weißer (grauer) Stecker

USB Connector JUSB1 --- 3 *USB und Card-Reader, weißer (grauer) Stecker

Schließt ConnectXL einen zusätzlichen USB-Hub für die frontseitigen USB-Anschlüsse ein? Nein, die USB-Anschlüsse werden durchgeschleift zum Motherboard.

Funktion Kartenleser
Schaltkreise auf der Card Reader-Board:
Controller IC1110-F128LQ der Firma ICSI Integrated Circuit Solution Inc.
Logic Product Naming Rule
USB1.1 Card Reader

Part Function CF SM
xD NAND Flash MLC SD
MMC MS
MS-Duo MS-Pro MP3 Code ISP MP Status

IC1110
-F128LQ USB1.1 All in One Card Reader V V V V V V V
1-bit bus V Embedded Flash USB1.1 IIC MP

PCMCIA True-IDE: no
Other Embedded Functions: no

Spannungsregler APL1084 der Anpec Electronics Corp.

Kühlung

AIRXL ---> es soll lautere Rechner geben...

Leistungsaufnahme

Betrieb: 89,5 W; Standby: 4,2 W (Durch Betätigung des Netzschalters reduzierbar.)

Tastatur

MICROSOFT PS/2-Tastatur mit Multimedia HotKeys , KB-9908, D, Stromversorgung:+ 5V, 200 mA

Chicony 104-Key Gray PS/2 Keyboard

KB-9908 -->
KBP9908
KB-9908: without palm rest
KBP9908: with palm rest

General Features:

Attractive gray Color with light gray keys
PS/2 interface
Sturdy construction
104-Key QWERTY layout
Laser printed keycaps
Tactile feedback
5.5-foot cord
Num Lock LED
Caps Lock LED
Scroll Lock LED
Windows keys

One-Touch Multimedia Key Features:

Internet button
E-mail button
Search button
Mute button
Volume down button
Volume up button

Treiber ftp://driver.chicony.com/

Maus

MICROSOFT IntelliMaus^® OEM-Version,

Version: 1.3A PS/2 Compatible, 5V DC 20mA, Product ID 63618-OEM

Mitgeliefertes Zubehör

Kabel

Netzkabel

Fernbedienung

MEDION^® Funkfernbedienung RF Remote Control 433 MHz
- enthält den Fernsteuer-Sender 433 MHz; moduliert durch die einzelnen Befehle (Tasten-Druck)

MEDION^® USB RF Remote Receiver P/N: 20014751
- enthält den Fernsteuer-Empfänger auf 433 MHz
- demoduliert

Die Funk-Fernbedienung erlaubt eine bequeme Steuerung der DVD-, TV-, Video-, CD-, Radio- + Fotofunktionen (Medion Power Cinema) ohne direkte Sichtverbindung zwischen der Fernsteuerung und dem PC.

weiterreichende Nutzung ?

Reichweite?

USB RF Wireless Remote Receiver
X10 Wireless Technology, Inc.

X10.com

X10 Wireless Technology, Inc. FCC-ID: X10 (USA) Inc

http://www.girder.nl/ ---> http://www.promixis.com/

AldiPC 8008 Fernbedienung nutzen

PC Remote Control

ATI REMOTE WONDER
ATI RF Remote Controller
ATI USB Remote Receiver
ATI Remote Control Button Functions

Dokumentation

- Bedienungsanleitung MEDION Multimedia Home Entertainment Design Center, auch als pdf-File auf der Festplatte unter D:\Tools\Manuals\PC-Gebrauchsanweisung.pdf

- Technische Dokumentation zum Motherboard D:\Tools\Manuals\Mainboard.pdf

- Microsoft Windows xp Home Edition "Erste Schritte", Version 2002, Broschüre

- Kurzübersicht & PC-Pass

- Bedienungsanleitung Remote-Control

- Technische Dokumentation zur Festplatte D:\Tools\Manuals\HDD_Manual.pdf

	Medion	MSI
	MD 8008
Motherboard	MD 5000 (v 1.2)	MS-6701
Grafikkarte	MEDION RADEON 9600TX Ver. 1.0.0	MS-8906
	CONNECTXL
Cardreader		MS-6982
DVD-RW
DVD
Schnurloses Funktastatur-Mausset TEVION MD 6434	MD 6434

Garantie und Service

• 36 Monate Hersteller-Garantie Verkaufstag im ALDI Süd: 26. März 2003

• Service-Hotline 365 Tage im Jahr - auch
sonn- und feiertags

E-mail support: pc-support@medion.com

www.medionservice.de

MTC − MEDION Technologie Center
Freiherr-vom-Stein-Straße 131
D-45473 Mülheim/Ruhr

Öffnungszeiten:
Montag - Freitag: 08:00 Uhr − 17:00 Uhr
Samstag: 08:00 Uhr − 14:00 Uhr

------------------------------------------------------------------------------------------------------------------------------

Soundboard
Frequenzgang
Wie messen?
Audioeingänge
Wer beeinflusst die Lautstärke und den Frequenzgang?

------------------------------

Radio- und TV-Empfang

FM-TV-Tuner ermöglicht den Empfang von analogen Radio- und TV-Programme mittels Antenne oder Kabelanschluß.
Mitgeliefert ist eine flexible Draht-Dipol-Antenne für den UKW-Empfang (FM-Empfang). Der Empfang über den Kabelanschluß ermöglicht eine grössere Programmvielfalt und bietet die bessere Qualität.

Die Fequenzbelegungen sind den Veröffentlichungen des jeweiligen Kabelnetz-Betreibers zu entnehmen.

Kabel Baden-Württemberg ---> Frequenzbelegung

Capturing of Video

Dscaler

VirtualDub.org

Audio-Wiedergabe Qualität

Beachten Sie die verschiedenen Möglichkeiten der Beeinflussung

- Player
- Volume Control
- AC97 Audiokonfiguration

TV-Ausgang des PC's

und der TV-Bildschirm bleibt schwarz?

TV-Ausgang aktivieren

www.tv-out.de Wie kommt das PC-Bild auf den Fernseher.

Digitaler Video-Recorder

Steuerung der Aufnahme-Lautstärke

Anschluss an TV-Empfänger

- Kabel
- Funkübertragung (analog)
nur Composite möglich.

- WLAN

TV Wiedergabe

WWW.NICKELS.DE: SCART UND CO - PERFEKTE VERBINDUNG

PC als Signal-Quelle

S-Video-Ausgang auf der Rückseite, Grafikkarte

TV-Video-Ausgang muß aktiviert werden Desktop ---> rechte Maustaste--> Eigenschaften ---> Einstellungen --> Erweitert ---> Anzeige Anzeigeformat???

ATI TV-Out-FAQ

Overscan

Video-Signal

Eingang-->

Audio-Ausgang

Klinkenstecker vor (Kopfhörer-Ausgang) schaltet die hinteren Ausgänge ab solange der AC97 auf "keine" eingestellt ist ???

Video-Wiedergabe oder TV-Set

Verbindung von TV-Out der Grafikkarte zum TV-Empfänger ?

Wird kein separater PC verwendet und steht der PC nicht direkt neben dem Fernseher, so ist eine geeignete Audio-Video-Übertragung zwischen dem PC und dem Fernseher zu installieren.

- Kabel - Audi-Video-Kabel, die Verkabelung - ein Alptraum für die Mitbewohner, falls der PC nicht neben dem Fernseher steht und die Kabel durch mehrere Zimmer oder Wanddurchbrüche geführt werden müssen.

- Kabel - LAN Audio-Video Stream Server VideoLAN

- Funk Funkübertragungssystem Pegelverhältnisse AV-Ausgang des RX und RF-Ausgang
Bildqualität, Ton, Entfernung zwischen TV und PC, Störungen

- WLAN, WPAN die vernünftigste Lösung, allerdings ist ein Stream-Client für den TV zu installieren.
Also wieder ein PC mit TV-OUT. Zukünftig wird sich wohl doch ein Media-Rechner (Box, PC) direkt am TV durchsetzen, welcher seinerseits mit den anderen PC's im Home-Network verbunden ist.

- optisch: direkte Sicht oder Reflektion ist Voraussetzung

TV-Empfänger

RF-Tuner-Eingang

Audio und Video

composite

S-Video

Scart

RGB RGB-Ausgang der Grafik-Karte verfügbar?

Achtung TV auf AV umstellen und den richtigen Eingang definieren oder benutzen

Anschluß an die Stereo-Anlage oder Sound System

PC: Audio Out

FAQ:

Sound leise, verbrummt, Radio-RF-Kabel. Brummschleife, Mantelstromfilter

Video-Aufnahme mit dem PC

Video-In (gelb) Audio-In (weiß und rot)

mehrere Aufnahme-Möglichkeiten

Software

Audio-Quellen beachten

TV-Mode

Steckdosen-Leiste

Der PC und die peripheren Geräte erfordern zahlreiche Steckdosen. Das Ein- und Ausschalten der einzelnen Komponenten kann durch den Einsatz einer schaltbaren Steckdosen-Leiste vereinfacht werden. Ein integrierter oder externer Überspannungsschutz wird empfohlen. Die Gesamtabschaltung verhindert den Stand-By-Verbrauch.

Schaltbare Steckdosen-Leiste
Angeschlossene Geräte	Ein/AUS-Schalter	Stand-by	Speisung	Leistungsaufnahme
PC MD 8008	ja, hinten	Taster, vorne	Internes Netzteil
Monitor	ja		Internes Netzteil
Lautsprecher-Set	ja, hinten		externes Steckernetzteil
Scanner
Modem T-DSL			externes Steckernetzteil
WLAN-Station und Router			externes Steckernetzteil

Zweiter Netzanschluß
Modem ISDN/Telefon-Verteilung	ständig im Betrieb		externes Steckernetzteil

MD 8008

Hintere Netzschalter trennt den PC vom Netz. Sobald der Schalter in die Position Ein geschaltet wird, werden die USB-Module mit 5 Volt versorgt. Rote LED des Funkfernsteuermoduls leuchtet. Ebenso signalisiert der Netzwerk-Router das Vorhandensein der Netzwerkverbindung. Somit ist die Netzwerk-Karte ansprechbar.

Stand-by-Modus des Rechners Wake-Up

Die Funktion des Tasters (Hauptschalter) ist programmierbar. ---> Beschreibung des Mainboards

Gewählter Einschaltvorgang

1. Mit dem Schalter der Steckdosenleiste werden alle Geräte mit der Netzspannung versorgt. Die Netzschalter des Monitors und des PC's sind ständig auf Ein und der Einschalter des Druckers auf Aus. Der Drucker wird bei Bedarf zugeschaltet. Die Steckernetzteile versorgen die angeschlossenen Geräte.

Anmerkung: Medion empfiehlt die Einschaltung aller Peripheriegeräte und danach die Betätigung des Netzschalters auf Ein.

2. Der PC wird durch drücken des Tasters (Hauptschalter) hochgefahren.

Ausschalten

1. Der PC muß heruntergefahren werden. ---> Wie gewohnt geht das bei Windows über START ---> Ausschalten. Bitte warten bis der PC in den Stand-by-Modus versetzt ist.

Nur im Notfall: Der PC wird durch den Taster (Hauptschalter), drücken länger 4 Sekunden, in den Stand-by-Modus versetzt.

2. Der Schalter der Steckdosen-Leiste schaltet alle Geräte aus.

Einschalten des Rechners über die Tastatur

Installation: MD 5000, Version 1.2, Bios-Version 2.12 040303

- Rechner starten mit Taster (Hauptschalter)
- mit DEL in das BIOS Setup (F1 funktioniert nicht)
- Power Management Setup
- PM Wake Up Events
- PS/2 KB Power On auf Enable setzen
- Verlassen des Setups mit F10
- Rechner hochfahren
- Start: Ausschalten, Ausschalten --> Stand-by Betrieb

Vorgang: Keyboard-Taste fährt den Rechner aus dem Stand-by Modus hoch

Vorteil: kein Griff unter den Tisch oder Bücken um den Taster zu drücken

Voraussetzung: hinterer Netzschalter auf EIN, Rechner im Stand-by Betrieb, somit steht die Funktion erst nach dem ersten Herunterfahren des PC's zur Verfügung

Nachteil: Energie-Verbrauch im Stand-by Betrieb Kosten: Verbrauch/Stunde*Tarif*Stand-by-Zeit

c't jow's FAQ: Wie schalte ich meinen PC per Tastatur oder Maus ein?

jow --> http://www.jockulator.de/

Power Producer

Video-Bearbeitung

VHS auf DVD

Applikationen

Der PC als DVD-Recorder für TV-Sendungen

WEBCAM TEVION MD 9308

Treiber für XP funktioniert nicht für Still-Pictures

1&1 NETXXL ISDN Controller) Fritz! Inside, USB, ISDN

More infos in the internet

Medion Titanium MD8008
