This page is still under construction, I am using it as my online notebook.
To Do   It's time to finalize and sort the content on this page, but ...! ;-)






Bauelemente, Baugruppen


  "Die Einen kochen und kreieren leckere Gerichte; hier findet man einige Zutaten zur Realisierung elektronischer Schaltungen."
  mkn, 2013, ;-)





RF Module


  - eine Vielzahl von RF Modulen  werden auf den verschieden Verkaufsplattformen angeboten
- IC-Applikationen auf Breakout Boards
- sinnvolle Symbiose zwischen gefertigten Bausteinen und eigenen Lösungen, zwecks Schaffung einer neuen Gesamtheit,
  das gewünschte Equipment, unter dem Optimierungskriterien wie eigene Möglichkeiten, Zeit und finanziellem Aufwand
- Nutzung in der Entwicklungsphase einer neuen Baugruppe
- letztlich gelebte Arbeitsteilung, förderlich für alle Beteiligten
- häufig unterschätzt man den zeitlichen und finanziellen Aufwand einer komplett eigenständigen Lösung gemessen
  an den  anfangs gesehen "hohen" Kosten eines fertigen Moduls
  - Bezugsquellen gibt es zahlreiche, die Listung im Internet sind sehr umfangreich
  - ebay, Amazon

  - PLL-Module, GPSDO mit TCXO, etc -> DF9NP
  - Hartwig Nachrichtentechnik Meisterbetrieb




  ============================================================

  - Modulplatinen für Experimente und Selbstbauprojekte by Uwe Richter - DC8RI

  FUNKAMATEUR (2021), H.8, S. 636-637, H.9, S. 724-725, H.10, S. 792-793
Bezug: FUNKAMATEUR-Leserservice, Online-Shop
-> Module als Bausatz
   - einige Module bestellt und aufgebaut
 - fairer Preis, Support des DIY
 - Verwendung



  - Modul zur HF-Umschaltung
   - geliefert wird u.a. die Platine mit Relais ARK111-RK1-12 V (Matsushita) bis 1,5 GHz


  ============================================================

Ringmischer, double balance mixer

     RM Inside

  SYM-11.pdf
Level 7 (LO Power +7dBm) 1 to 2500 MHz
Features
• wideband, 1 to 2500 MHz
• low conversion loss, 7.0 dB typ.
• good isolation, 40 dB typ. L-R, 35 dB typ. L-I
https://ww2.minicircuits.com


Bei Pollin leider ausverkauft
Frequenzmixer MCL SYM-11, 1,95€
  http://www.qrp4u.de/docs/en/Components/index.htm

  Ein hochwertiger Mischer mit Bauteilen aus der Bastelkiste by DC9OE

  IE-500
- Hersteller Mini-Circuits RF Frequency Mixers
IE-500-I-0
  - HP 10514A - Double-Balanced Mixer for HP 8640A HP 8640B - 1965 , Volume v.17 n.2 , Issue Oct-1965 (worldradiohistory.com)

  - Taking the mystery out of diode double-balanced mixers (robkalmeijer.nl)
  - 5082-2830: Schottky Barrier Diode Quads for Double Balanced Mixers
  - The Schottky Diode Mixer AN995 by HP
  - Projekt 10_Double Balanced Mixer_2016.pdf (gunthard-kraus.de)
  - mixers3.pdf (qrp.gr)
  - Application Note 991, Harmonic Mixing With the HSCH-5500 Series Dual Diode


  ============================================================

  GRUNDIG RF-Modul STS (MPS0123D)

"RF-Modul aus einer ehemaligen Grundig-Produktion. Keine technischen Daten oder Unterlagen vorhanden. Maße (LxBxH): 82x49x16 mm."
Preis: 1,95, 2017
Preis: nunmehr 50 Cent, 05.02.2019, 15 Cent, 05.02.2020
Bilder Google

Bestandteil der Basis-Station ? CP-800 1991 Telefon TS-980 ???

- Pollin Schnäpchen GRUNDIG RF-Modul STS (MPS0123D) (1x MC3371 + 1xMB1519 +.) by Markus W. (dl8mby)








- Schnurlostelefon
  Bestückung:

- MB1519  FUJITSU, DUAL SERIAL INPUT PLL FREQUENCY SYNTHESIZER WITH 600MHz PRESCALER
- TBB204G Siemens, balance mixer up to 1,1 GHz
- MC3371, Motorola, Low Power Narrowband FM IF Empfänger

- CO-T97NW 12.800176 BM, MEIDEN, Quarzoszillator
- TOYOCOM, JAPAN, TCO-918T3 12.800176  9302 (Fertigungsjahr 1993?]

- 55D M A Murata -> Ceramic Filters (CERAFILr)/ Ceramic Discriminators for Communications Equipment
   - Filter
   - 455 kHz Total BW=20kHz CFU455D2 marking 55D

- 886  34     Murata   muRata -> Filters Diplexer
- 931  34     Murata
- 8H3E 28 VCO?
- 26BV     VCO ?
- 2 Quarze?
- Quarz 20,945 MHz NDK Rx-Zweig
- Antenne

- SAW-Filter: 886 MHz Rx-Zweig ???  8860x Murata, Filter oder Resonator

Rx: Antenne-F300: 885-887 MHz-> SAW-Filter ???-> Mischer 886 MHz(TBB204G, LO: ???)-> 21,400 MHz-> MC3371(LO: 20,945 MHz) -> 455 kHz


Kennzeichnung der Leiterplatte: MPS0123D















Telefon
-> CT1+: 885–887 MHz (Uplink) und 930–932 MHz (Downlink)
  Transistoren
- E2p ->  BFS17A  NPN 3 GHz wideband transistor
              https://www.nxp.com/part/BFS17A

- V2p  - BFQ67

- 3L oder 3Ls
https://www.sphere.bc.ca/download/smd-codebook.pdf
  - M1U  MA3X716.pdf - http://www.smdmark.com/en-US/smd-code-M1U.html
  - R3 6 Pins

  Bauelementegewinnung, Verwendung

  - Wie XO 12,8  MHz auslöten?




  ============================================================

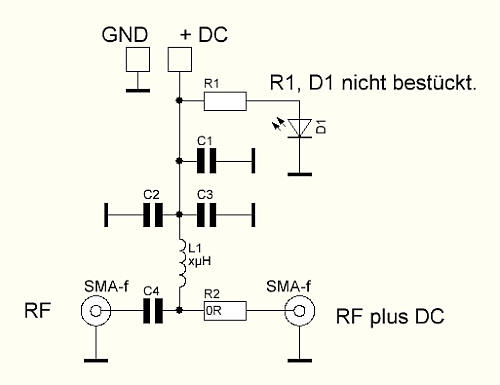

RF Bias-Tee
Speiseweiche, Fernspeiseweiche, Bias Tee

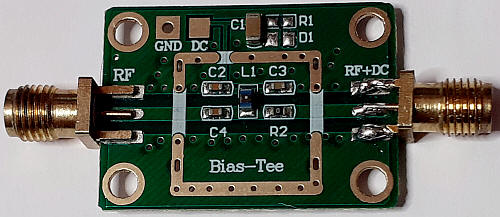

  - HF-Bias-T

Bias-T-Modul für 10 MHz bis 6000 MHz
Ein- und Ausgang SMA-Buchse (50 Ohm)
- RF
- RF+DC
Anschluß, Löt-Pads: DC und GND
  Technische Daten:
Eingangsfrequenz  10 MHz … 6000 MHz
Einfügedämpfung  < 1,2 dB
Impedanz  50 Ω
Betriebsspannungsbereich  1 V ... 50 V
Strom  < 0,5 A
Abmessungen der Platine  34 mm x 24 mm (ohne Buchsen)

- Messung der Kapazität am Anschluß DC-GND: 9 uF

  - Dokumentation: keine
  - Lieferzustand:
  - eine SMA-Buchse fehlerhaft montiert, händisch aufgelötet! (siehe Foto)
  - R1 und D1 sind nicht bestückt




   - modification of a GSM bias tee for 2 m , 70 cm and 23 cm use by  DL4XAV
   MIKOM Bias Tee TMA id-No. 145120 Rev. 00 SN. 7662
   ein Blick in die offene Box






  - Bias Tees https://www.youtube.com/watch?v=lxgpm-UXTNY




  ============================================================

RF Schalter


  AS183-92/AS183-92LF: 300 kHz-2.5 GHz pHEMT GaAs SPDT Switch

- Datenblatt

  Skyworks AS179-92LF

  - Umschalter SPDT mit dem AS179-92LF aufgebaut und vermessen
Shelvin – Elektronik ausprobiert und erläutert
Arduino Microcontroller, Elektronik, ICs, WiFi, NMEA und HF Schaltungen Platinen abzugeben aus meinen Projekten











  ============================================================

  LO PLL USB ADF4351 [17.07.2019, mkn]
  - programmierbarer Local Oscillator




PLL als Frequenz-Vervielfacher



  http://onsemi.com
- https://www.onsemi.com/PowerSolutions/product.do?id=NB3N502

- NB3N502   14 MHz to 190 MHz PLL Clock Multiplier

- https://www.onsemi.com/pub/Collateral/EVBUM2064-D.PDF


- https://www.digikey.de/products/de/integrated-circuits-ics/clock-timing-clock-generators-plls-frequency-synthesizers/728?k=NB3N502

Google
  - Micro-Projects • Tools : A universal XCO/PLL Board  by changpuak.ch

  - http://www.wenzel.com/documents/circuits1.htm

  ---> PLL Frequency Multiplier


  ============================================================

VCO Voltage Controlled Oscillator


  VCO KSV-5M1011, 1011 MHz  Pollin
  Dez. 2017, 2,95 €
  "Spannungsgesteuerter Oszillator ( VCO ). Der VCO ersetzt mechanische Drehkondensatoren. Eine Änderung der Eingansspannung bewirkt eine Frequenzänderung um die Mittenfrequenz. Anwendung findet dieser Baustein in PLL-Schaltungen höherer Frequenzen. ( Mobilfunk, - Satanwendungen )."
Technische Daten:
Bauform: SMD
Mittenfrequenz: 1011 MHz
Betriebsspannung: 5 V
Maße (LxBxH): 12,1x10x3,6 mm"
Datenblatt


  Hersteller http://www.sangshinec.com/ vco_vw.htm

Part Numbering

  http://www.systroninc.com/pdf/vcos/KSV-5V2450BY_Sys.pdf






siehe auch unter Meßtechnik





  ============================================================

RF Splitter/Combiner


  - Power Splitter &  Power Combiner by Werner Schnorrenberg, DC4KU  DC4KU

  - Breitbandige Leistungsaddierer/–teiler und Hybrid-Combiner by DL7MAJ


  -Resistive Power Splitters
  - 6 dB resistive splitter
    Eingang: 1
  Ausgänge: 2
  Insertion Loss: 6 dB
  Entkopplung der Ausgänge: 6 dB, entsprechend der Dämpfung

Ausführungen

- Wye 6 dB resistive splitter

Zo= 50 Ohm
R1= Zo/3= 50:3 Ohm= 16,67 Ohm

- Delta 6 dB resistive splitter

Zo= 50 Ohm
R2= Zo= 50 Ohm

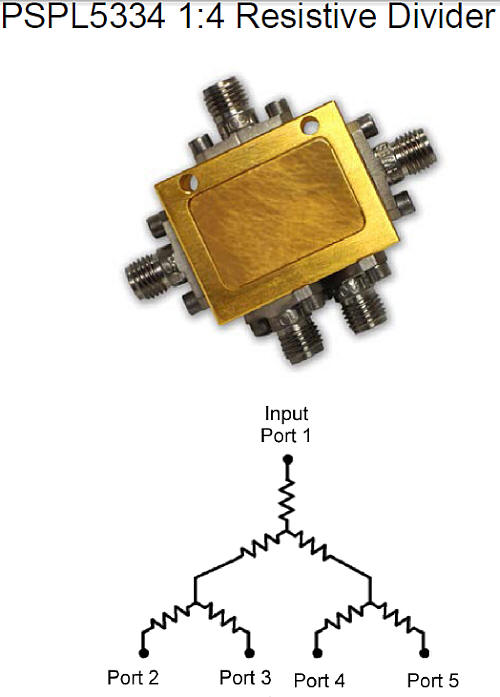

  - 1:4 Resistive Divider by Tektronix

   - ein Eingang und vier Ausgänge

   Uausgang= Ueingang/4 (DC, ...)

   Insertion Loss: 12 dB, nominal DC
                       12.5 ±1.25 dB, 0-25 GHz, guaranteed

   Impedance @ DC (ports 1 through 5) 50 ±1 Ω, guaranteed

Widerstände:
Port 1: R1=Zo/3= 16,67 Ohm

Verbindungswiderstände zu den Ausgangssplittern: R1A=R1B= Zo/3+Zo/3= 33,34 Ohm

Port 2: R2= Zo/3= 16,67 Ohm
Port 3: R3= Zo/3= 16,67 Ohm
Port 4: R4= Zo/3= 16,67 Ohm
Port 5: R5= Zo/3= 16,67 Ohm


 Vorteil von Resistive Splittern
   - Bandbreite
   - low Insertion Loss difference
   - phasen balance



  ============================================================

  - Low loss Splitter


  - Understanding Power Splitters by Mini-Circuits®

- DIY Low-Cost Power Splitters by Mini-Circuits®

- AN10-002 - Miniature Power Splitter (minicircuits.com)

  - Photograph of the Miniature Power Splitter

    beide Transformatoren auf einem Doppelloch-Ferrit

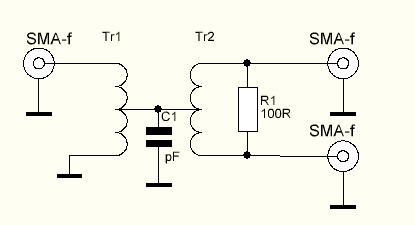

Zo=50 Ohm
 R1=2*Zo




  - Power Splitter/Combiner ZFSC-2-4+    MCL

  - 2 Way-0° 50Ω 0.2 to 1000 MHz, 3* BNC-f


  - Miniature Power Splitter
   -> SBTC-2-10+ 2-way SMT Power Splitter, 5-1000 MHz
        - Datenblatt
        -  Patent  Wicklungsaufbau pdf

  - SBTC-2-10L Splitter Combiner (minikits.com.au)

  - Bewicklung des Doppellochkerns Generic photo used for illustration purposes only.


  - Teardown: Mini-Circuits ZFSC-2-1-75  Zo= 75 Ohm
 - Blick ins Innere
 - Datenblatt ZFSC-2-1-75 by MCL



  - FD-HF Combiner/Splitter 1217  by Fox Delta
  - Schaltbild
- Die Balance-Widerstände sind falsch!


  - Recycling a Mini Circuits ZAPD1 0.5-1GHz power splitter  by G4BAO
 - https://www.minicircuits.com/pdfs/ZAPD-1.pdf



  - Can anyone explain how this mini-circuits power splitter/combiner works? - Es ist immer wieder von Interesse wie die Theorie in der Praxis umgesetzt wird.
     Blick ins Innere und selbsterklärend

  1:4 Splitter/Combiner
  Kaskade von 1:2 Splittern
  Kompensation der Balance-Widerstände, zwei Doppelloch-Kerne
  Kompensations-C zwischen den Matcher-Trafos und Splitter-Trafos

   - Typ?


  - Dual-core power splitters  by IN3OTD
   - Doppellochkern BN43-2402
   - BN 43-2402 Doppellochkern, außen 7 / 4 mm, innen 2 mm, Al: 1275 via Reichelt
    Datenblatt



  - KA7OEI's blog: Homebrew construction of 2 and 4 port splitters/combiners for the LF-MF-HF(30 kHz-30 MHz) frequency range

  - A 1.8 to 54MHz High Power Combiner Set  by w6pql ---> viel Interessantes wird auf seiner Webseite geboten.


  ============================================================


  - Two-way Splitters: A Peek Under the Hood

  - Fürwahr es ist ein Blick unter die Haube,hi



  - SPLITTER / It’s fun to build electronics circuits.|Feb.2019 - Monthly FB NEWS

  - 5~2400MHz SMATV 2-WAY SPLITTER

  - Teardown: Xiamen Seebest 3-way CATV Directional Coupler/Splitter

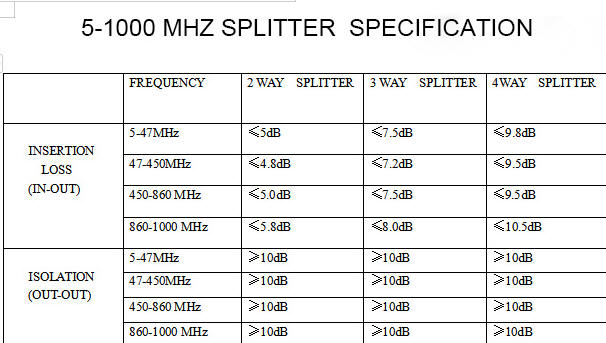

  - 2 Way Digital TV Splitter CATV Splitter Satellite Splitter 5~1000MHz




Zo= 75 Ohm

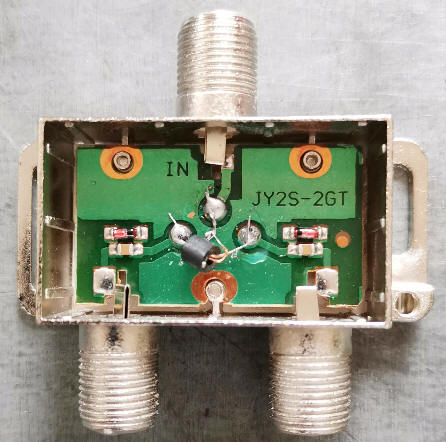

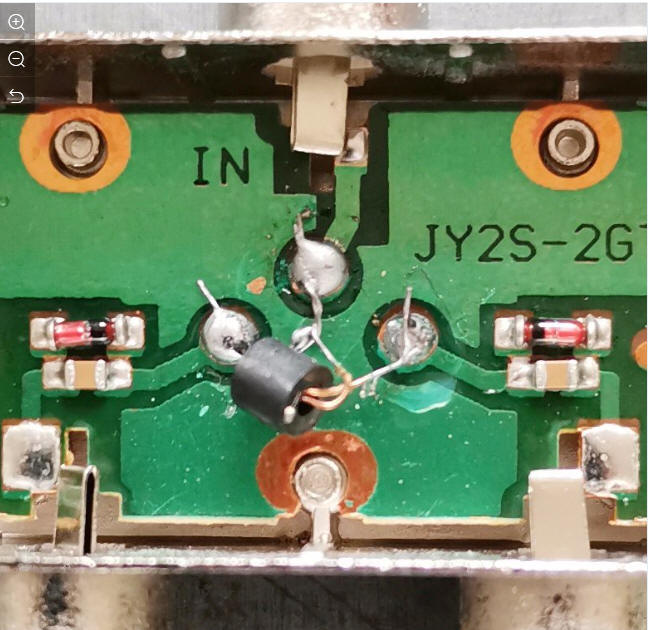

  - Innenaufbau

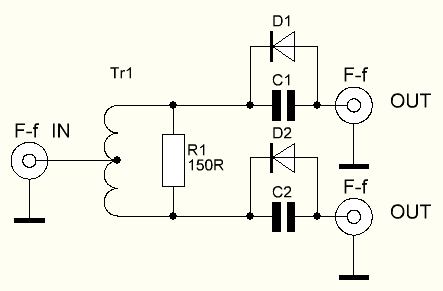

  - nur ein Transformer(?), 150 Ohm, zwei Dioden, 2 Kondensatoren parallel zu den Dioden

  ============================================================

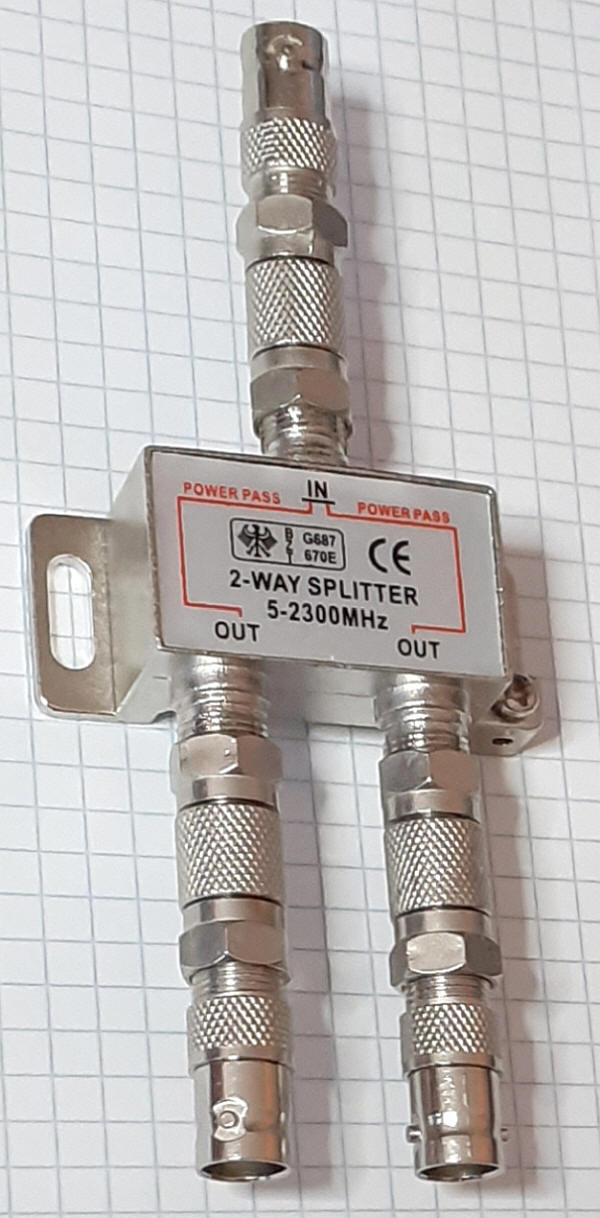

  -Antennenverteiler mit Gleichspannungsdurchgang, 2-fach  POLLIN
 - Bestellnr.: 570290  EAN:  4049702064749
"Technische Daten:
Frequenzbereich: 5...2300 MHz
Impedanz: 75 Ω
Durchgangsdämpfung: 4 dB
Entkopplung: > 30 dB
DC-Durchgang
Voll geschirmtes Metallgehäuse
F-Anschlüsse "

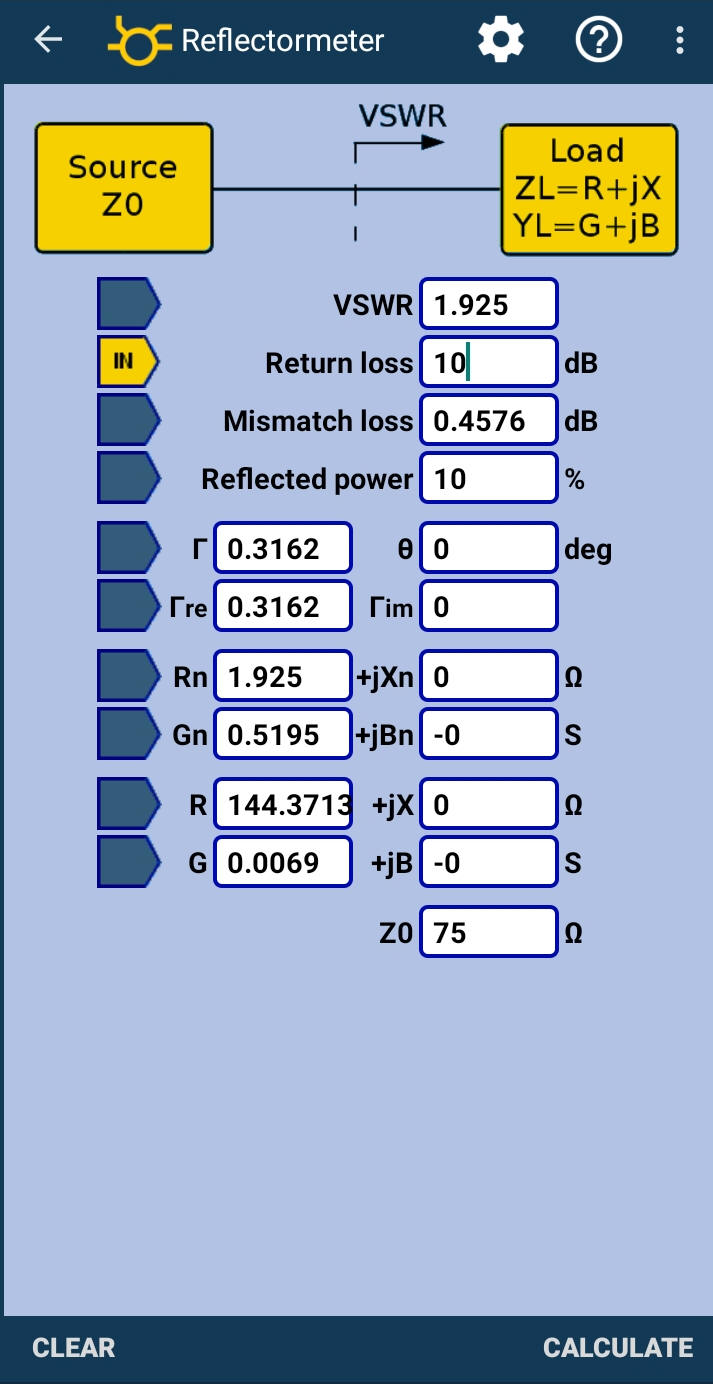

- Return loss= ???




- der lange Weg von der F-Buchse zur BNC-Buchse

- die kürzere Adaption mit einem geeigneten Adapter

- für den Verwendungszweck bei 10 MHz ignorieren wir eine wellenwiderstandsgerechte Ausführung... hi



- K 423: BNC-Adapter, BNC-Buchse - F-Stecker bei reichelt elektronik




  ============================================================

  - SVE 20-01: Verteiler, 5-2400 MHz, 2-fach, 8 dB bei reichelt elektronik

Hersteller: AXING
Datenblatt. Product information SVE 20-01 , ausführliche technische Daten

 - SAT splitter 2-way, 4 dB, basic-line
 Warum 8 dB?

Laut axing  sind es  ca. 4 dB.


Siehe Datenblatt -> Distribution loss vs frequency

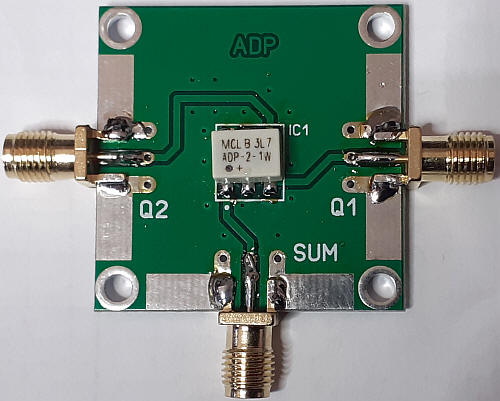

  - 2-fach-Splitter/Combiner
- Bausatz Breitband Splitter/ Combiner bei FUNKAMATEUR Online Shop, Box73

  - Art.Nr.: HFB-ADP
- Preis. 11,95 EUR [24.03.2022]

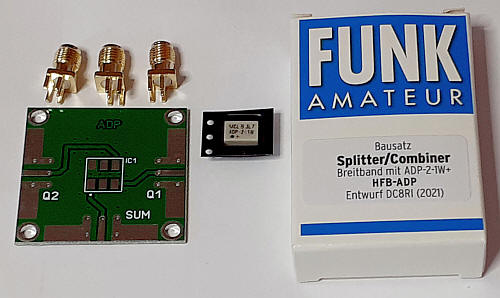

- Lieferumfang:
  - Platine
  - 3 SMA-Buchsen
  - ADP-2-1W+ (Mini-Circuits)

- Entwurf: DC8RI (2021)

Dokumentation: keine, lediglich Bild und Platinenzeichnung im Online-Shop

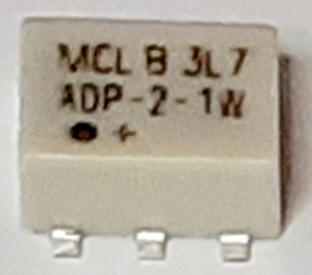

  - Modul ADP-2-1W+ von Mini-Circuits®

  -> ADP-2-1W+ 2 Ways Core & Wire Power Splitter, 1 - 650 MHz, 50Ω

     - Datenblatt
Abmessungen
 7.87 mm * 5.59 mm
 Höhe 4.11 mm

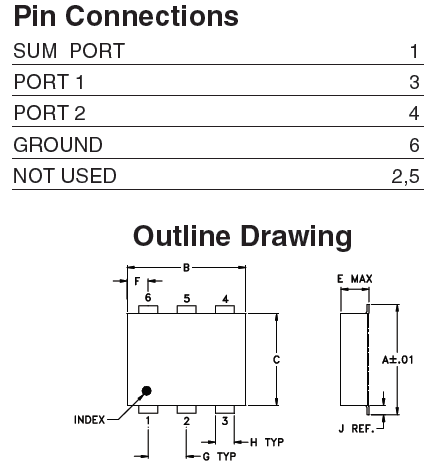

  Quelle:
 Datenblatt Mini-Circuits

            1                 2                3
       Sum Port                          Port 2

















           6                5                 4
         GND                              Port 2

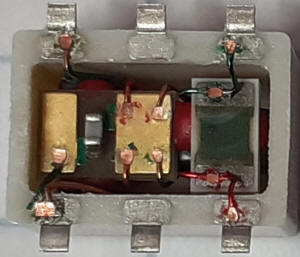

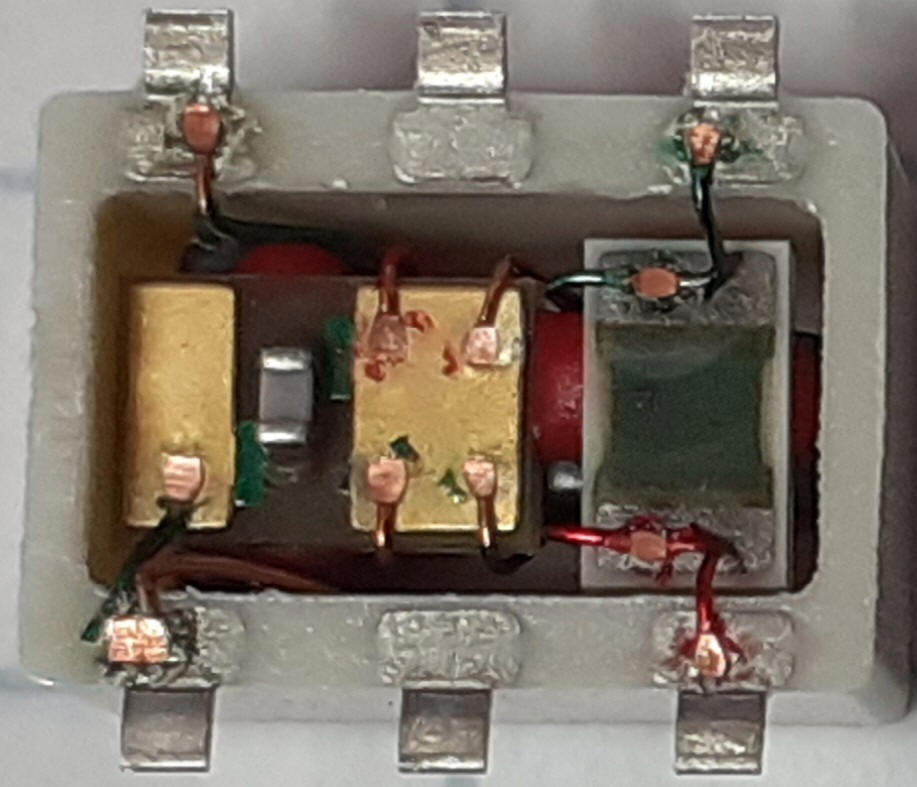

links:  Kondensator
rechts, grün: 100 Ohm Balance-Widerstand

Mitte: Stützpunkt
  Zo= 50 Ohm
  Test des Moduls [26.5.22, mkn]

Test-Aufbau:
Signalquelle 10 MHz:
 -Ausgang: 4foB, K3  des s-GPSDO
Powermeter des FA-2, Fehler ? 0,5 dBm
Kabel: 2*1 m RG xxx SMA-f/BNC-m plus Adapter BNC-f/SMA-m und SMA-f/SMA-f

SUM = +9,4 dBm @10 MHZ
Ausgangspegel

Q1   +6,4 dBm                 +5,8 dBm
Q2    50 Ohm Abschluss    Open

  Q2   +6,4 dBm                 +5,8 dBm
Q2    50 Ohm Abschluss    Open





  ============================================================

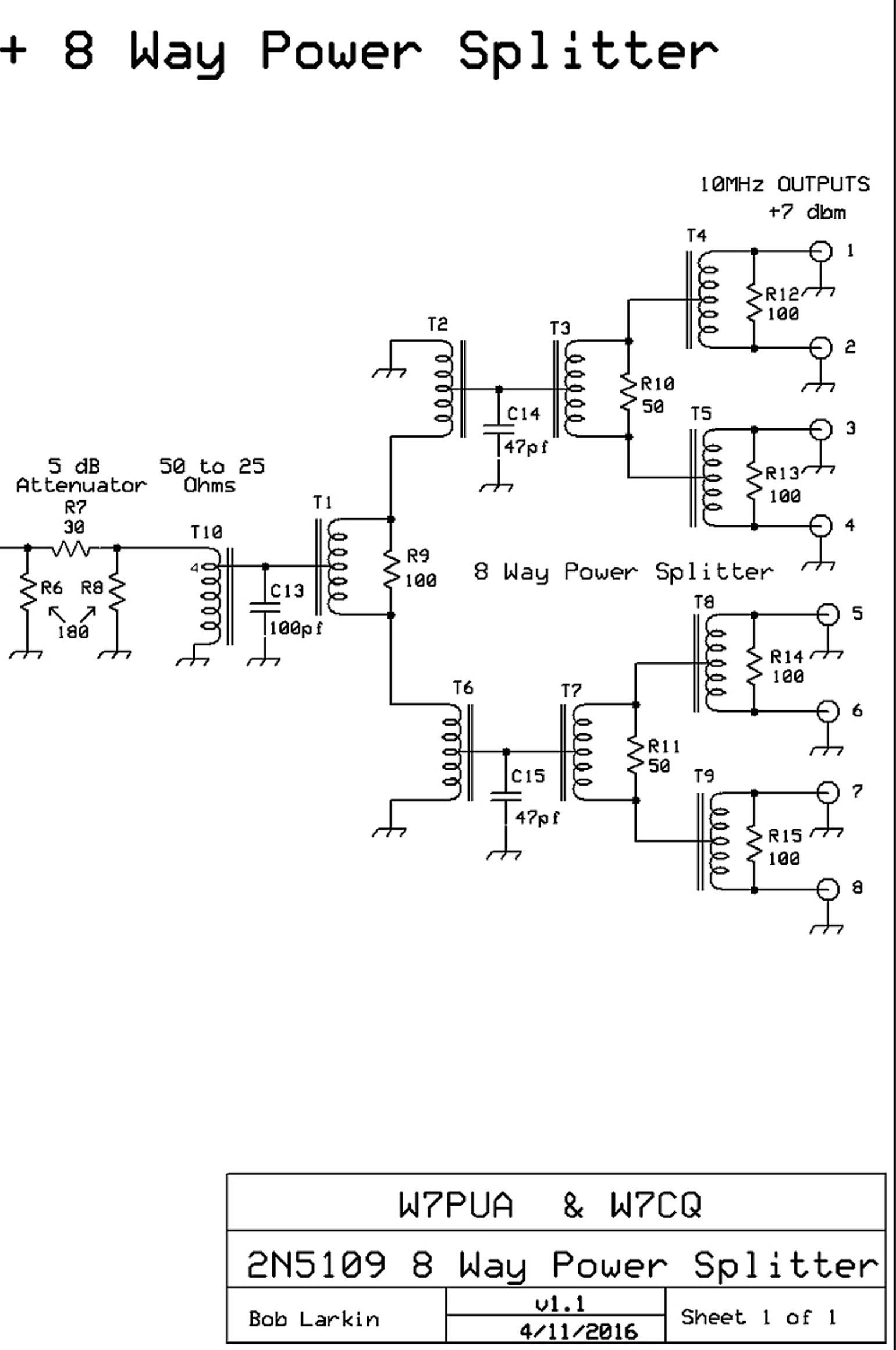

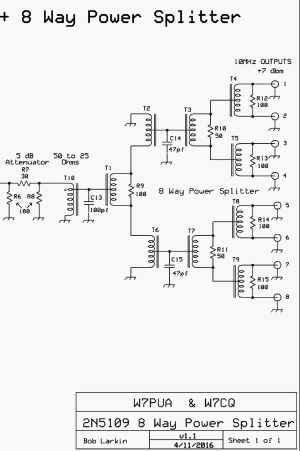

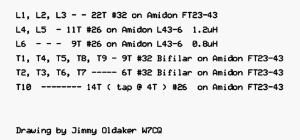

  10mhz Buffer Amplifier / Splitter by Jimmy Oldaker W7CQ
   - Schaltbild

  8-fach-Splitter

Diese Schaltung wurde von Bob Larkin W7PUA entworfen."

Transformationen
 - 50 Ohm -> 25 Ohm -> Splitter 2 * 50 Ohm

 - 50 Ohm  -> 12,5 Ohm -> Splitter 2* 25 Ohm

- 25 Ohm -> Splitter 2* 50 Ohm

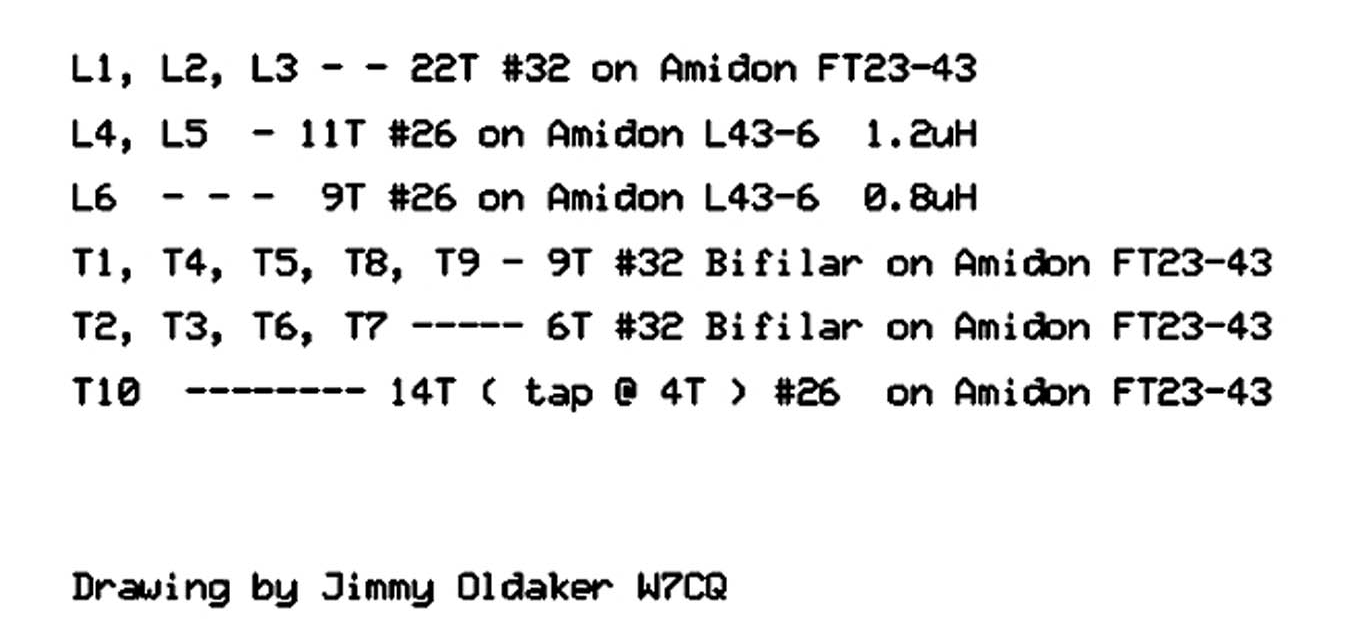

Transformatoren





- FT23-43

- https://www.funkamateur.de/tl_files/downloads/hefte/2008/FA-BE-Info_Amidon-FT.pdf



  Bezug
- FT 23-43 Ferritring 5943000101 via Reichelt, 0,80 € 15.04.22
- https://www.funk73.de/p/ringkern-ft-23-43-l13a
-


  Winding a Bifilar Coil by W7CQ


  ============================================================

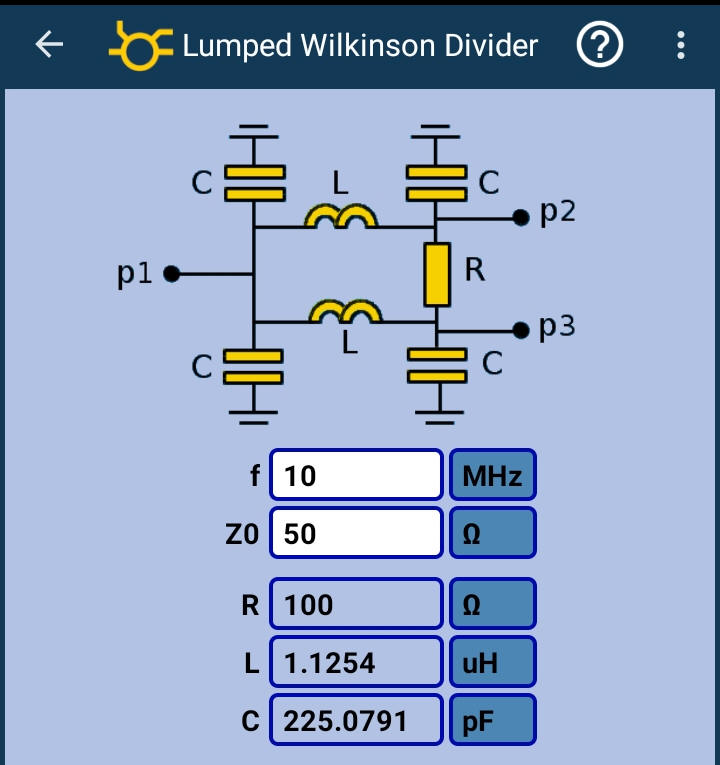

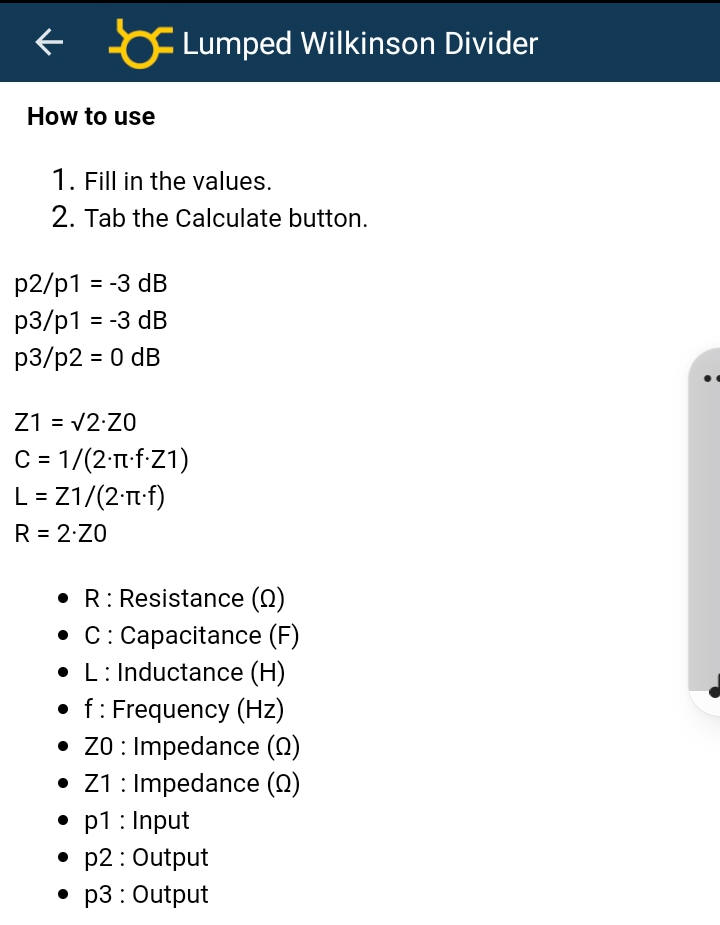

  Lumped Wilkinson Divider
























Microwave Toolbox


  - Lumped Element Wilkinson Splitters (microwaves101.com)

  - Vierfach-Signalsplitter für 10 MHz mit Wilkinson-Teiler by Klaus Roggenkamp - DK3HA
FUNKAMATEUR 2021 H. 10, S. 788-799




  ============================================================


Antennenabzweiger


  Antennenabzweiger 2-fach
 - 570106  Pollin, 0,25 €, 31.01.2020
 - F-Anschlüsse
 - Frequenzbereich 3...900 MHz
 - Durchgangsdämpfung < 0,8 dB
 - Abzweigdämpfung 20 dB



   - AZF 2 / 20 dB
 - Kübler

 -Verschlußdeckel, Innenseite
  - RFI 100 dB
  - Made in Taiwan
  - R. O. C.
 - Aufbau
   - Manhattan-Style
   - zwei Doppelloch-Ferrit-Kerne
   - 6 Kondensatoren, 1,5p ..........,0,5p
   - 2 Widerstände 82 Ohm, hierzu je ein Kondensator parallel  geschaltet
   - an den drei Ausgängen 1 Kondensator gegen Masse
  Anschlüsse
IN
Tap  -20dB
Tap  -20dB
Out
Schaltungsprinzip
- 2 Richtkoppler -20dB in Serie geschaltet



RF Switch Matrix


  - Schaltfeld, Durchschaltung des Signalweges
  - n Eingänge
  - m Ausgänge






Verstärker, Amplifier

  - Kleinsignal-Verstärker
- Leistungsverstärker

   - Verstärkung
 - Linearität
 - ....


MMIC


MMIC Monolithic Microwave Integrated Circuit
  http://www.hp.woodshot.com/hprfhelp/lit/amplit.htm
  http://www.hp.woodshot.com/hprfhelp/lit/amplit.htm#msa_lit
  Bauelemente-Information MMIC by FUNKAMATEUR
  mini-circuits
  Monolithische, integrierte Mikrowellenschaltungen

Leseprobe aus "HF-Bauelemente und -Schaltungen ", beam-Verlag
- hf-bau.inhalt.pdf
beam-Verlag 2004, (Deutschsprachige Lizenzausgabe des Titels „RF-Components and Circuits“, erschienen bei Elsevier Ltd., Oxford) ISBN 978-3-88976-048-7

  - Einstellung des Arbeitspunkts bei MMIC-Verstärkern HF-Praxis 5-2016 II.pdf


  Monolithic Microwava Integrated Circuits - Part 1 - ARRL by Al Ward, WB5LUA

Monolithic Microwave Integrated Circuits - Part 2 - ARRL


  MSA-0335 ADVANTEK
- Datenblatt

    -> http://www.minikits.com.au/kit-help

  http://www.arrad38.fr/bidouilles/lna_pga103_schubert/lna_pga103_schubert.htm




  - INA-02186
  Markierung: N02
 MMIC im SOT-86-Gehäuse (SMD)
 Package 86
 Frequenzbereich: 0...1 GHz
 Verstärkung 31 dB @ 0,5 GHz
 Rauschzahl 2,0 dB @ 0,5 GHz
- Datenblatt
INA-02186   1,95, 11.11.2019






SAT-Leitungsverstärker


  SAT-Leitungsverstärker    POLLIN
 94-570567
02.01.2018 4,95 € (17% Red.)
"Dieser Verstärker wird einfach zwischen Receiver und LNB geschaltet.
Er verstärkt das Signal um ca. 20 dB.
Die Stromversorgung erfolgt über den Receiver.
Frequenzbereich 900...2150 MHz."
Beschreibung, Bild und Lieferung verschieden
Leider keine technischen Daten angegeben
- Informationen und Bild sind aktualisiert 06.02.2019
- Preis: 3,60 €, 08.11.2019, Bestand: ca 534 Stk.

  Geliefert wurde
  2-LINK CABS002, SAT-Inline Amplifier
http://www.2-link.de
Made in China
Datenblatt
  Technische Daten:
- 47-2300 MHz
- 20dB
- DC 13-18 V
http://www.mediawebstore.de/index.php?artno=CABS002
 - Produkt Bilder
  2-Link® SAT-Inline Verstärker - Verstärkung von SAT-Signalen
- Anschluss: F-Stecker
- Signalverstärkung: 20 dB
- Frequenzbereich: 47-2300 MHz
- DC-Durchgang: 13-18V
  Artikel-Nr.: CABS002
  EAN: 42505724006678




  - SAT inline amp modification for weak signal operation by DL4XAV
  - RAM-6A+.pdf  -> https://ww2.minicircuits.com/pdfs/AN60-062.pdf
  - Blick ins Innere
  - Schaltplan
  - interne Stabilisierung der DC für MMIC durch Z-Diode 6 Volt
  - F-Verbinder durch SMA ersetzt
  - Austausch des MMIC-Typs
  - R1 entfernt
  - eine Drossel modifiziert (DLK ?)

DL4XAV

  Ultra-Cheap LNA alternatives

 - Modifikation eines SAT-Leitungsverstärkers
 - Schaltplan
   - MMIC    BGA2709              Datenblatt      Marking by OE5VLL
 - Innerer Aufbau
 - nunmehr externe DC-Versorgung, Durchschleifung DC entfernt
 -










  SAT/DVB-T Leitungsverstärker 18 dB  Pollin


"Dieser breitbandige Verstärker ist kaum dicker als ein Antennenkabel und wird einfach zwischen Antenne und Receiver geschalten. Geeignet für Satelliten- und DVB-T-Anlagen. Die Stromversorgung erfolgt über den Receiver."

Technische Daten:
- Betriebsspannung: 5...15 V-
- Stromaufnahme: max. 40 mA
- Verstärkung: 18 dB
- Frequenzbereich: 5...2300 MHz
- Impedanz: 75 Ω
- F-Stecker mit Gummidichtung
- Maße (ØxL): 12x44 mm
Mini Koaxialkabel-Verstärker 18 dB (DVB-T / SAT)
Wentronic
Artikel-Nr.: 67237
EAN: 4040849672378

Goobay 67237 SAT-Verstärker 18 dB  Voelkner
 - Datenblatt
"Mini Koaxial Kabelverstärker 18dB (DVB-T/SAT)
F-Stecker auf F-Kupplung (5-2300 MHz)
- super kleine Bauform
- für DVB-T und SAT geeignet
- wasserdicht mit Gummidichtung
- für Außenmontage geeignet
- Frequenzbereich 5-2300 MHz
- Impedanz 75 Ohm
- Rauschmaß max. 5 dB
- Rückflussdämpfung 10 dB
- Verstärkung 18 dB (linear)
- Ausgangspegel max. 100 dBμV
- Versorgungsspannung 5-18 V DC/ 40 mA typ. / 50 mA max. über Receiver
- RoHS-konform"



Rauschquelle, Noise Source



  Noise Source Simple Spectrum External Generator Tracking Source SMA Modules Q# noise source BG7TBL 2016-03-06
  Using the BG7TBL Noise Source to Characterize a HF Filter
  Review of a Working Chinese DC to 2 GHz Noise Source
  BG7TBL



Funkamateur http://www.box73.de/product_info.php?products_id=3769






























To Do









Zurück  Oben

Updated on 18.04.22
